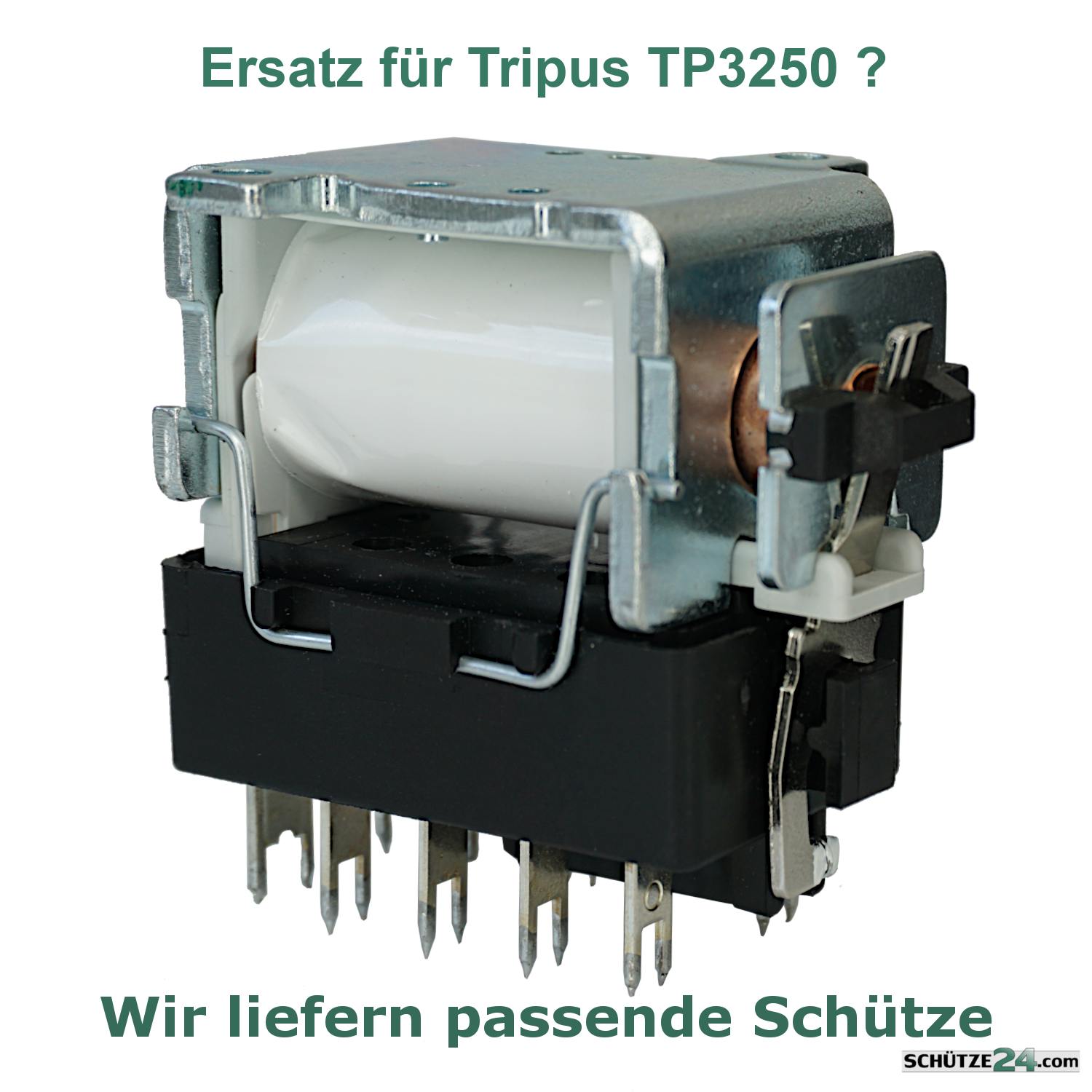

Ersatz für TRIPUS TP3250 Platinenschütz
Arbeiten Sie an einer alten Platine?
Mit TRIPUS TP3250 mit Lötkontakten?
Nicht mehr lieferbar?
Unser K1-09L... ist die passende Alternative:
| Vergleich Sie die PCB-Schütz: | TRIPUS TP3250 | Benedict K1-09L |
| Lieferbarkeit: | abgekündigt | brandneu & lieferbar |
| Dauerstrom Ith AC-1: | 16 A | 16 A |
| Nennstrom AC-3 (@400V): | 1,5 kW | 4 kW |
| mit integriertem Hilfs-Öffner oder Schließer: | ja | ja |
| Anordnung-Kontakt & Spule | identisch | |
| Montage: | Leiterplatte, PCB, Platine | |
Prüfen Sie das:

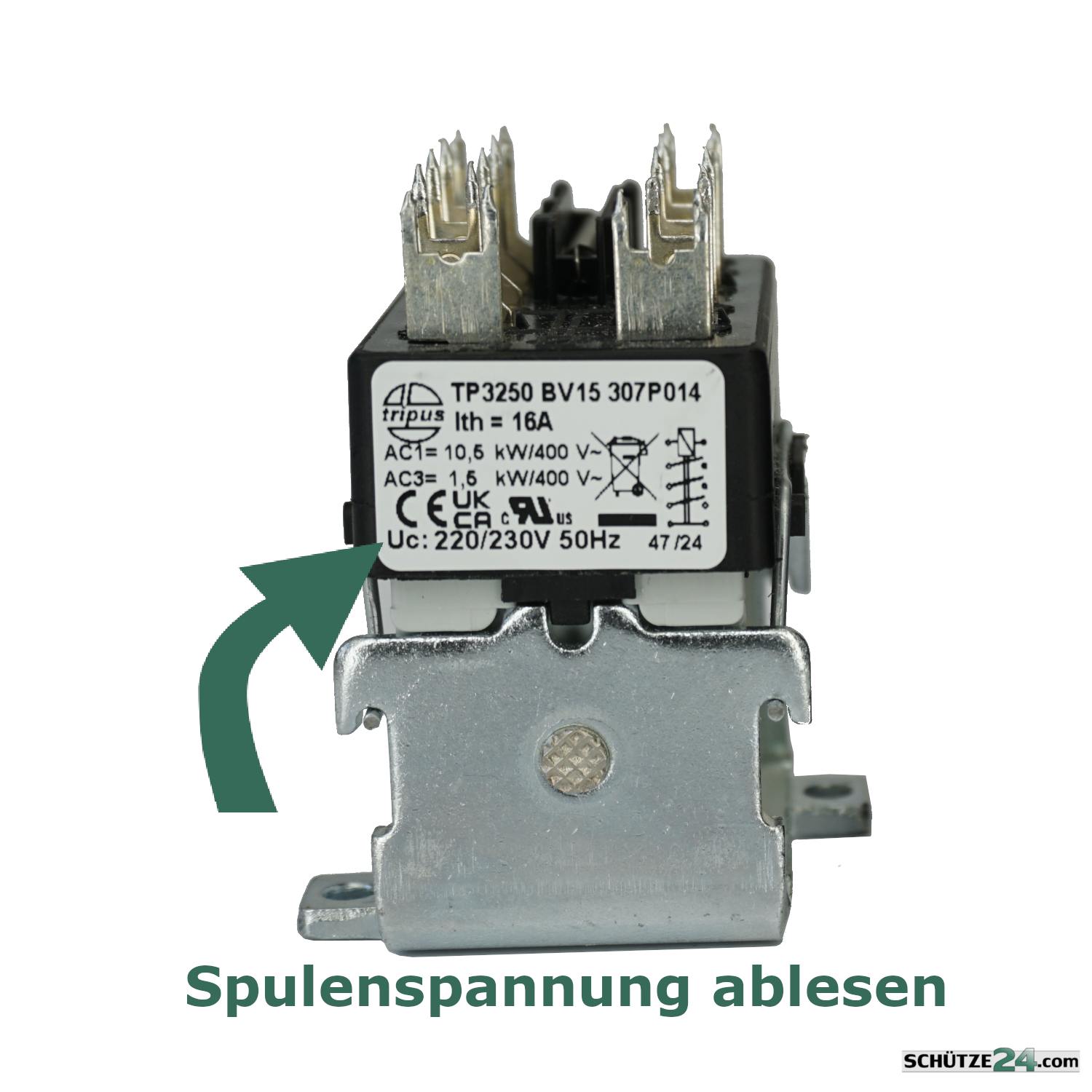

Spulenspannung prüfen
Ermitteln Sie die bisher genutzte Spulenspannung am alten Schütz. Die Magnetspule im neue Schütz muß die gleiche Spulenspannung nutzen.

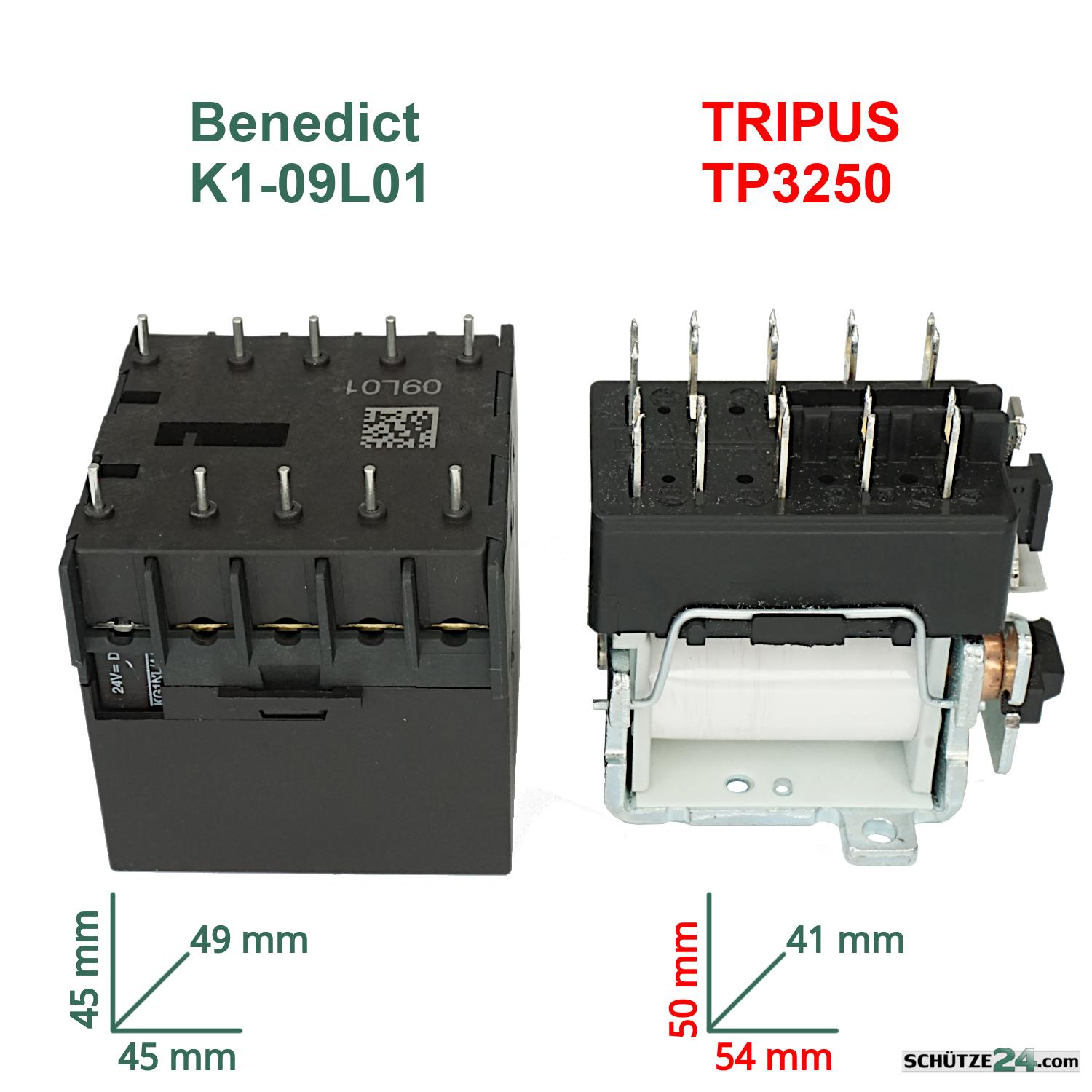

Abmessungen prüfen
Die Abmessungen des TRIPUS TP3250 und unseres K1-09L Lötschütz sind sehr ähnlich. Auf den meisten Platinen ist dafür noch Platz. Nehmen Sie Maß.

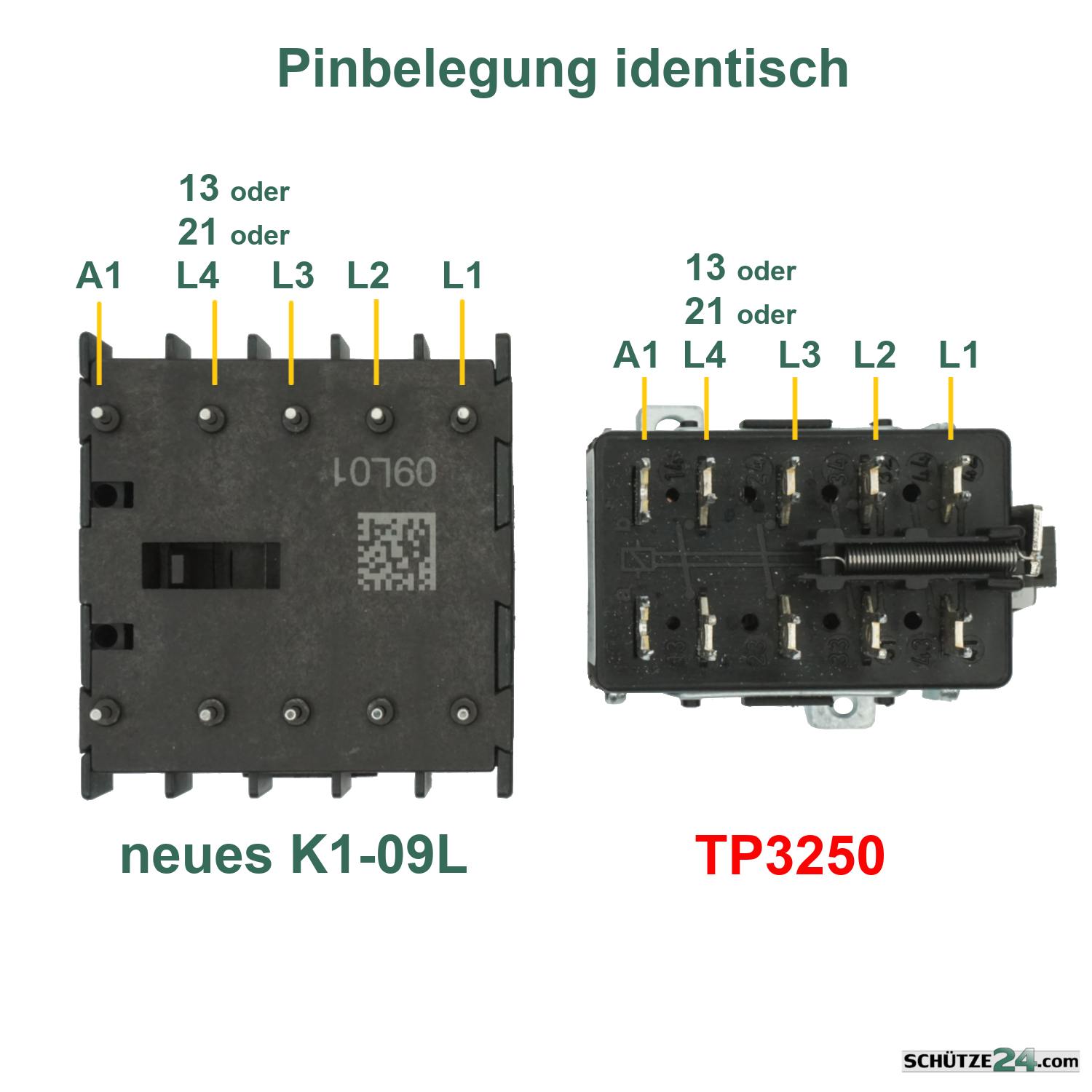

Anordnung identisch
Für ein PCB-Redesign sind nur minimale Anpassungen nötig. Die Anordnung der Kontakt ist identisch. Leiterbahnen müssen nicht neu gelegt werden .

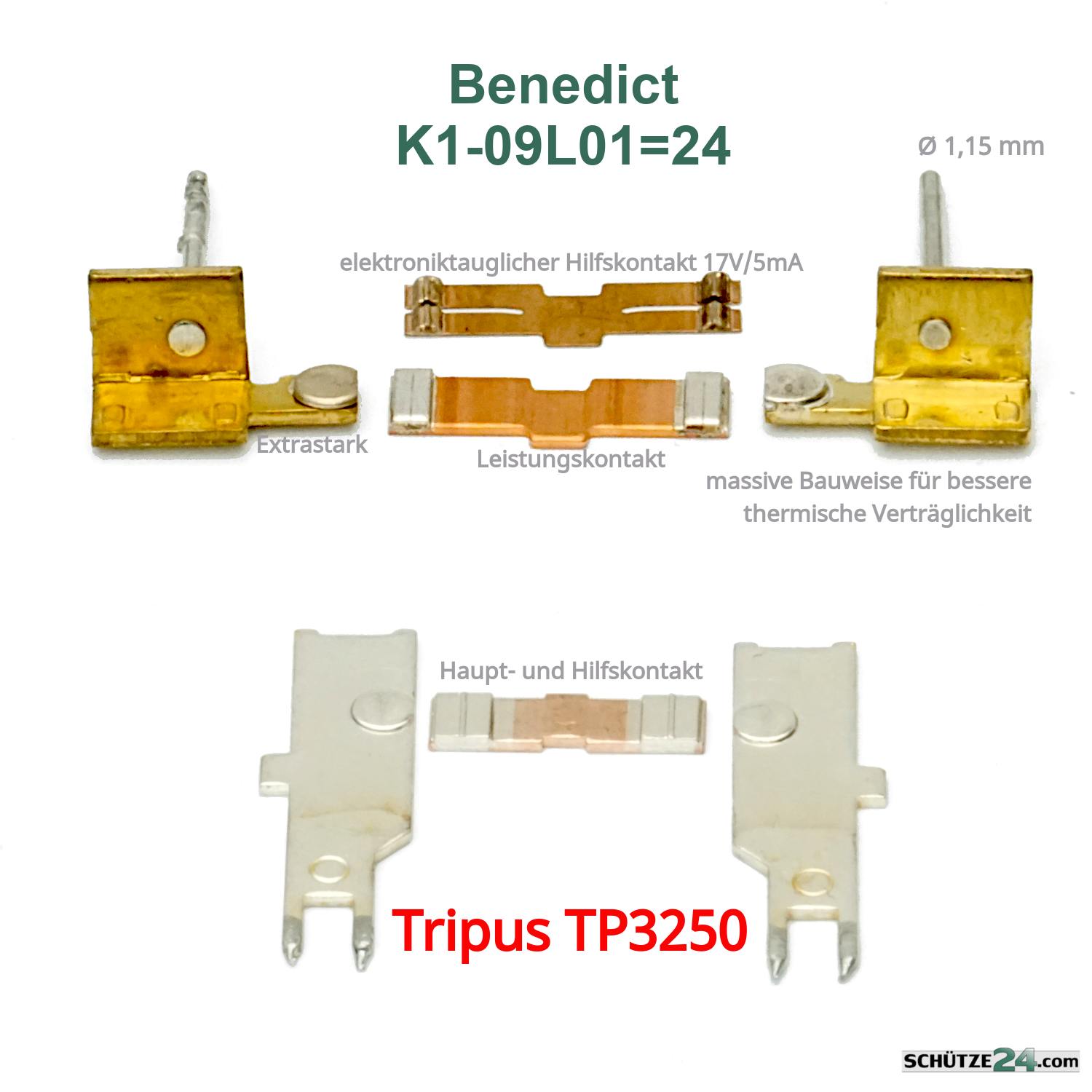

Starke Leistungskontakte
Ein guter Kontakt ist entscheidend! Unser K1-09L Mini-Lötschütz hat extra starke Leistungskontakte. Beidseitig. Mit einer leistungsstarken aufgeprägten Silberlegierung. Das sind gute Voraussetzungen für über 1 Million elektrischer Schaltungen.
Besondere Hilfskontakte
Der TP3250 hat einheitliche Kontakt für Leistungs- und Hilfskontakte. Gerade wenn wenig Leistung zu schalten ist (Sens-Leitung, Rückmeldekontakt SPS, Logik-Kontakt), kann die Schaltleistung zu schwach sein um etwaige Oxyd-Schichten sicher aufzubrechen und zu überwinden. Die Lösung: Unsere Schütze nutzen für Hilfsschaltaufgaben besondere, elektroniktaugliche Hilfskontakte die auch bei nur 5 mA sicher kontaktieren.
| Artikelnummer-Vergleich: | TRIPUS TP3250 | Benedict K1-09L |
| mit 3 Schließer ohne Hilfskontakt; | ||
| Spulenspannung 24 VDC | 307P050 | K1-09Lxx= 24 |
| Spulenspannung 12 VDC | 307P019 | K1-09Lxx= 12 |
| mit 4 Schließer ohne Hilfskontakt; | ||
| Spulenspannung 230 VAC/50Hz | 307P013 | K1-09L00-40 230 |
| Spulenspannung 120VAC/60Hz | 307P015 | K1-09L00-40 115 |
| Spulenspannung 24 VDC | 307P017 | K1-09Lxx= 24 |
| mit 3 Schließer +1 Öffner-Hilfskontakt | ||
| Spulenspannung 230VAC/50Hz | 307P014 | K1-09L01 230 |
| Spulenspannung 24VDC | 307P018 | K1-09L01= 24 |
Qualität aus Österreich
Fa. Benedict GmbH produziert seit über 100 Jahren Niederspannungsschaltgeräte. Unsere Schaltgeräte schalten in Millionen Anwendungen auf der ganzen Welt.
 |
 |
Hergestellt in Wien, Österreich, Europa |
| Konform mit internationalen Normen: |
       |
Wir liefern Lösungen
Fragen Sie uns an. Sie können uns auch Fotos der Anwendung senden.
