LTS-Etikett

Produktinformationen "LTS-Etikett"

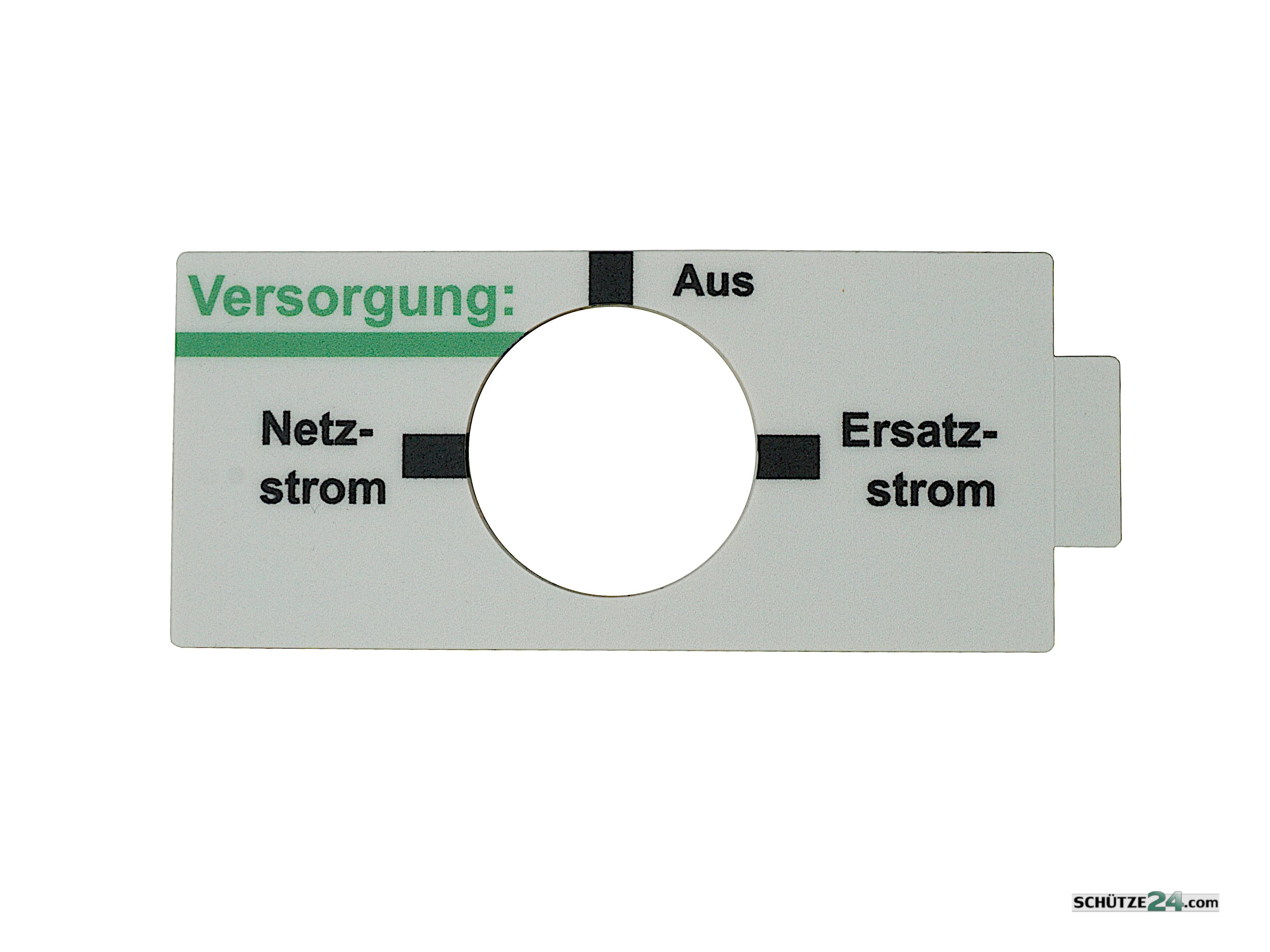

Klebeetikett passt für die Abdeckkappe der Schalter:

  • LTS40.. LTS63
Bestellbar in den Farben Rot, Blau oder Grün
Produktgalerie überspringen

Zubehör

Netzumschalter 4polig 63 Ampere mit raumsparenden Polverbinder
LTS63 SMA 4-polig Netzumschalter bis 63 A
Bemessungsstrom AC21A:

bis 63 A

4-polig
bis 690 V


mit Null-Stellung
4.Pol N schließt voreilend
4.Pol N öffnet nacheilend

Reiheneinbau auf Hutschiene

Netzumschalter LTS63 SMA U4 4-polig umschalten im Reiheneinbau-Format (SMA) Notstromumschalter ermöglichen den sicheren und einfachen Wechsel zweier Stromversorgungssysteme. Unser 1-0-2 Umschalter Netz-0-Notstrom inklusive platzsparender Pol-Brücke ermöglicht die direkte Trennung unter Last. Das Gehäuse ist ideal für den Reiheneinbau in Verteilerschränke. Besondere Eigenschaften: Hoher Kontaktdruck Große Anschlussquerschnitte bis 16 mm² Große Kontaktöffnungswege > Trennerfunktion Der Netznotstromumschalter LTS63 wird häufig in Ersatzstrom-Systemen verwendet. Speziell für das Umschalten auf Ersatzstrom oder Notstrom : Netzumschalter gem. IEC 60947-6-1 Netz-0-Not Umschalter Lastumschalter gem. IEC 60947-3-1 Generatoranschlussschalter Notstromumschalter   Technische Daten zum LTS63 SMA U4               Bemessungsstrom Ie = Ith bis 690 V~AC : 63 A ohmsche AC1-Lasten Dieser 4polige Umschalter 1-0-2 ist sowohl Netzumschalter als auch Lastumschalter. Als Notstromumschalter ist er äußerst zuverlässig und wird tausendfach zum Trennen und Umschalten von Lasten eingesetzt. Die Isolationsbemessung (Luft und Kriechstrecken) im Inneren ist so groß, dass der Umschalter sowohl als Lastumschalter als auch als Netzumschalter zugelassen ist.  Bemessungsstrom bis 3x400 V~AC : 22 kW Motorschalter AC3-Lasten             Schnellauswahl:                             Gemäß IEC 60947-3, IEC 60947-6-1, IEC 947-5-1, VDE 0660, EN 60947-4-1, EN 60947-5-1 Bemessungswerte des Netzumschalter LTS63 SMA U4           Bemessungsisolationsspannung Ui 690 V~ AC           Ausschaltvermögen Ieff: Ieff bei 3x220-440 V~AC 330 A     Ieff bei 3x660-690 V~AC 190 A   Trennerbedingung erfüllt bis   690 Volt                   Lebensdauer: LTS63 SMA U4 Seitenanfang         Voraussichtliche Anzahl mechanischer Schaltungen Trennung lastfrei 100.000   Voraussichtliche Anzahl elektrischer Schaltungen Trennung Volllast 4.000                   AC-21A: Schalten ohmscher Last: LTS63 SMA U4 Seitenanfang         Bemessungsbetriebsstrom Ie (=Ith) 690 V 63 A                   AC-23: Schalten von Motoren: LTS63 SMA U4 Seitenanfang z.B. als Hauptschalter, Motorschalter, Reparaturschalter       AC23 Bemessungsbetriebsstrom Ie 3 x 400 V 45 A Für Umschalter ist diese Anwendung ungebräuchlich         AC23A und AC23B Bemessungsleistung 3phasig, 3polig 3x 220-240 V 15 kW     3x 380-440 V 22 kW     3x 660-690 V 18,5 kW                   AC-3: Schalten von Motoren: LTS63 SMA U4 Seitenanfang         Betriebsstrom Ie 3x 400 V 37 A Für Umschalter ist diese Anwendung ungebräuchlich Bemessungsleistung 3phasig, 3polig 3x 220-240 V 11 kW     3x 380-440 V 18,5 kW     3x 660-690 V 18,5 kW                   Schutzart LTS63 SMA U4 Seitenanfang         Schutzart:   IP40   Zusatzschutz möglich, siehe Zubehör       durch entsprechende Klemmenabdeckung KLAD                       Zulässige Umgebungstemperatur: LTS63 SMA U4 Seitenanfang         während des Betriebs offener Einbau, Schaltschrank:   -40 bis +60  °C (90°C)   während des Betriebs gekapselt in Standardgehäuse:   -40 bis +40 °C   während der Lagerung:   -50 bis +65 °C           Verlustleistung bei AC21A: LTS63 SMA U4 Seitenanfang         bei Belastung mit Ie / AC21A   63 A   Verlustleistung pro Pol   2,739 Watt   Widerstand pro Pol   0,690 mOhm           Kurzzeitbelastbarkeit: LTS63 SMA U4 Seitenanfang         Bemessungskurzzeitstromfestigkeit   1 Sekundenstrom: 600 A   Werte gelten nur für bereits geschlossene Kontakte        Nicht gemeint: Einschaltspitzenstrom                        Kurzschlussschutz / Vorsicherung: LTS63 SMA U4 Seitenanfang         Maximale Vorsicherung gL (gG) 63 A   Bedingter Bemessungskurzschlußstrom kAeff 10 A / 400 V     kAeff 5 A / 690 V            Anschluss und Montage: LTS63 SMA U4 Seitenanfang         Klemme:             Anschlussquerschnitt der Hauptschaltglieder ein- mehrdrähtig 1 bis 16 mm²     feindrähtig 4 bis 16 mm²     feindrähtig mit ADH 0,75 bis 16 mm²   Klemmbare Leiter pro Klemme: 2           Klemmenschraube   M5   Anzugsdrehmoment Nm 2,8 - 4   Anschlussschraube Schraub/Kopf M5 / Pz2             Lasttrennschalter LTS : Der Einsatzbereich der Lasttrennschalter ist überall dort gegeben, wo kompakte Umschalter mit großer Kontaktöffnung (Trenner) und hohem Kontaktdruck und damit größerer Kurzschlußfestigkeit benötigt werden.  Einbaulage: ohne Einschränkung

Regulärer Preis: ab 113,27 €
LTS40 SMA  4-polig Netzumschalter bis 40 A
LTS40 SMA 4-polig Netzumschalter bis 40 A
Bemessungsstrom AC21A:

bis 40 A

4-polig
bis 690 V


mit Null-Stellung
4.Pol N schließt voreilend
4.Pol N öffnet nacheilend

Reiheneinbau auf Hutschiene
flacher Griff

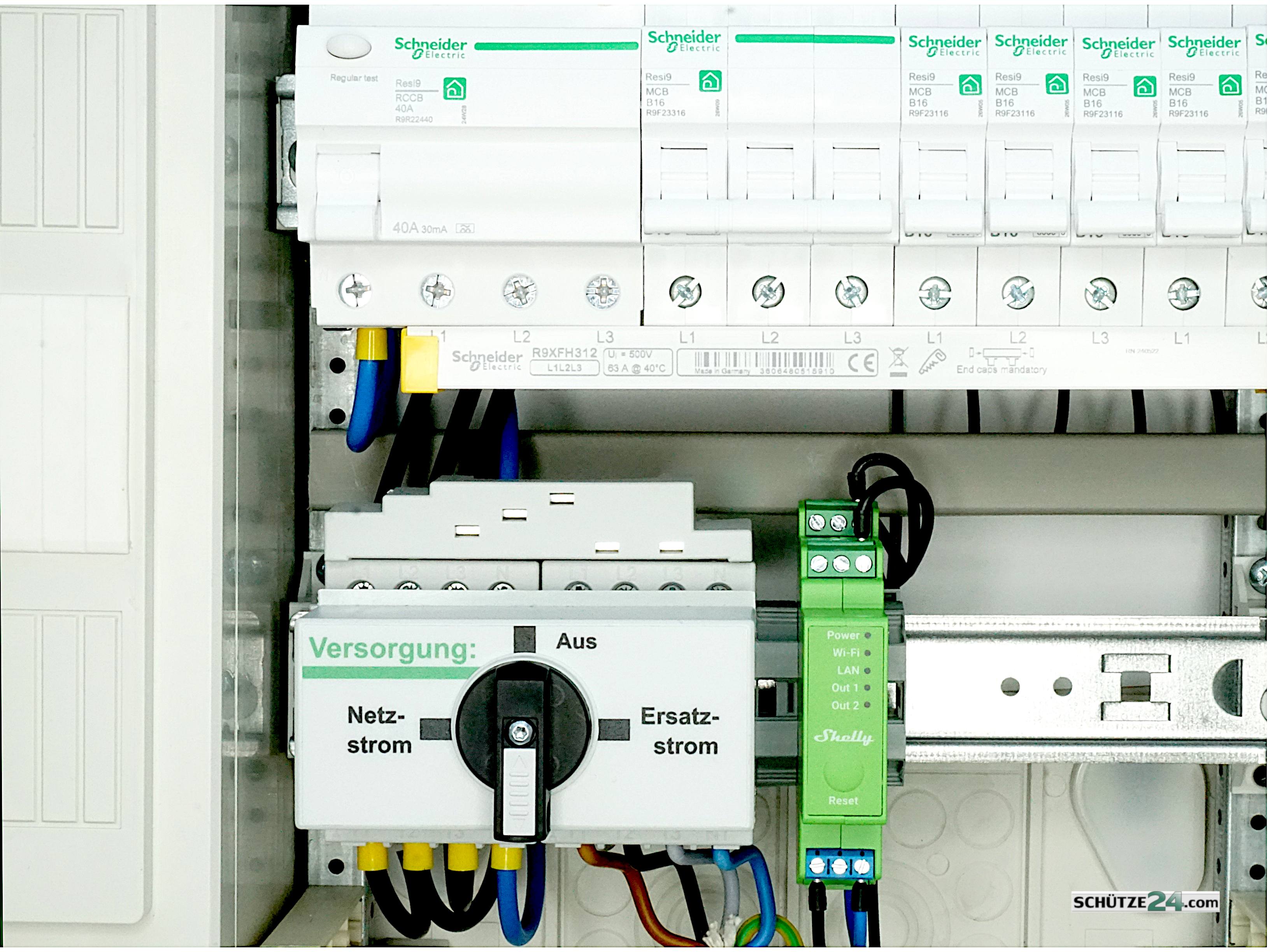

Netzumschalter LTS40 SMA U4 4-polig umschalten im Reiheneinbau-Format (SMA) Notstromumschalter ermöglichen den sicheren und einfachen Wechsel zweier Stromversorgungssysteme. Unser 1-0-2 Umschalter Netz-0-Notstrom inklusive platzsparender Pol-Brücke ermöglicht die direkte Trennung unter Last. Das Gehäuse ist ideal für den Reiheneinbau in Verteilerschränke. Besondere Eigenschaften: Hoher Kontaktdruck Anschlussquerschnitte bis 6 mm² Große Kontaktöffnungswege > Trennerfunktion Der Netznotstromumschalter LTS40 wird häufig in Ersatzstrom-Systemen verwendet. Speziell für das Umschalten auf Ersatzstrom oder Notstrom : Netzumschalter gem. IEC 60947-6-1 Netz-0-Not Umschalter Lastumschalter gem. IEC 60947-3-1 Generatoranschlussschalter Notstromumschalter   Technische Daten zum LTS40 SMA U4               Bemessungsstrom Ie = Ith bis 690 V~AC : 40 A ohmsche AC1-Lasten Der Netzumschalter 1-0-2 ist nach IEC 60947-6-1 ein echter Netzumschalter und auch nach IEC 60947-3-1 ein Lastumschalter. 4-polige Notstromumschalter von Benedict sind äußerst zuverlässige Schaltgeräte und werden tausendfach zum Trennen und Umschalten von Lasten eingesetzt. Die Isolationsbemessung (Luft und Kriechstrecken) im Inneren ist so groß, dass der Umschalter sowohl als Lastumschalter als auch als Netzumschalter zugelassen ist.  Bemessungsstrom bis 3x400 V~AC : 22 kW Motorschalter AC3-Lasten             Schnellauswahl:                             Gemäß IEC 60947-3-1, IEC 60947-6-1, IEC 947-5-1, VDE 0660, EN 60947-4-1, EN 60947-5-1 Bemessungswerte des Netzumschalter LTS40 SMA U4           Bemessungsisolationsspannung Ui 690 V~ AC           Ausschaltvermögen Ieff: Ieff bei 3x220-440 V~AC 250 A     Ieff bei 3x660-690 V~AC 170 A   Trennerbedingung erfüllt bis   690 Volt                   Lebensdauer: LTS40 SMA U4 Seitenanfang         Voraussichtliche Anzahl mechanischer Schaltungen Trennung lastfrei 200.000   Voraussichtliche Anzahl elektrischer Schaltungen Trennung Volllast 5.000                   AC-21A: Schalten ohmscher Last: LTS40 SMA U4 Seitenanfang         Bemessungsbetriebsstrom Ie (=Ith) 690 V 40 A                   AC-23: Schalten von Motoren: LTS40 SMA U4 Seitenanfang z.B. als Hauptschalter, Motorschalter, Reparaturschalter       AC23 Bemessungsbetriebsstrom Ie 3 x 400 V 32 A Für Umschalter ist diese Anwendung ungebräuchlich         AC23A und AC23B Bemessungsleistung 3phasig, 3polig 3x 220-240 V 9 kW     3x 380-440 V 16 kW     3x 660-690 V 15 kW                   AC-3: Schalten von Motoren: LTS40 SMA U4 Seitenanfang         Betriebsstrom Ie 3x 400 V 30 A Für Umschalter ist diese Anwendung ungebräuchlich Bemessungsleistung 3phasig, 3polig 3x 220-240 V 7,5 kW     3x 380-440 V 15 kW     3x 660-690 V 15 kW                   Schutzart LTS40 SMA U4 Seitenanfang         Schutzart:   IP40   Zusatzschutz möglich, siehe Zubehör       durch entsprechende Klemmenabdeckung KLAD                       Zulässige Umgebungstemperatur: LTS40 SMA U4 Seitenanfang         während des Betriebs offener Einbau, Schaltschrank:   -40 bis +60  °C (90°C)   während des Betriebs gekapselt in Standardgehäuse:   -40 bis +40 °C   während der Lagerung:   -50 bis +65 °C           Verlustleistung bei AC21A: LTS40 SMA U4 Seitenanfang         bei Belastung mit Ie / AC21A   40 A   Verlustleistung pro Pol   1,458 Watt   Widerstand pro Pol   0,911 mOhm           Kurzzeitbelastbarkeit: LTS40 SMA U4 Seitenanfang         Bemessungskurzzeitstromfestigkeit   1 Sekundenstrom: 500 A   Werte gelten nur für bereits geschlossene Kontakte        Nicht gemeint: Einschaltspitzenstrom                        Kurzschlussschutz / Vorsicherung: LTS40 SMA U4 Seitenanfang         Maximale Vorsicherung gL (gG) 40 A   Bedingter Bemessungskurzschlußstrom kAeff 10 A / 400 V     kAeff 1 A / 690 V            Anschluss und Montage: LTS63 SMA U4 Seitenanfang         Klemme:             Anschlussquerschnitt der Hauptschaltglieder ein- mehrdrähtig 1 bis 6 mm²     feindrähtig 4 bis 6 mm²     feindrähtig mit ADH 0,75 bis 6 mm²           Klemmenschraube   M 3,5   Anzugsdrehmoment Nm 1-1,7   Anschlussschraube Schraub/Kopf M5 / Pz2             Lasttrennschalter LTS : Der Einsatzbereich der Lasttrennschalter ist überall dort gegeben, wo kompakte Umschalter mit großer Kontaktöffnung (Trenner) und hohem Kontaktdruck und damit größerer Kurzschlußfestigkeit benötigt werden.  Einbaulage: ohne Einschränkung

Regulärer Preis: ab 109,56 €
