DC-Gleichstromschütze für Hochvolt-Schaltungen
DC-Hochvolt-Schütze schalten und trennen Lichtbogenfrei hohe DC-Gleichspannung. Die Schütze sind gepolt und besitzen Löschmagnete. Aus diesem Grund darf die Stromflußrichtung nicht gewechselt werden. Beachten Sie die Gerätebeilage und Installationsvorschrift sowie die am Schütz aufgedruckte Polarität.
Gleichstromschütze von Benedict trennen sicher den Laststrom und vermeiden den typischen und gefährlichen DC-Lichtbogen von Hochvolt-Anwendungen. Diese Hochvoltschütze schalten Photovoltaikanlagen, Traktions- und Antriebsbatterien, Energiespeicher und Bahnanwendungen. In sogenannten Feuerwehrschalter (gefordert in IEC 60364-7-712) trennen diese DC-Schütze mit Unterspannungsauslösung die DC-Stringleitungen vor dem Wechselrichter. Wir beraten Sie.
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 80 A | bis 600 VDC |
| DC1: | Ie 60 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5 | Ie 40 A | bis 310 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 100 A | bis 600 VDC |
| induktiv: | ||
| DC3/5: | Ie 60 A | bis 310 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 12 A | bis 600 VDC |
| DC1: | Ie 12 A | bis 1000 VDC |
| DC1: | Ie 6 A | bis 1200 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 30 A | bis 600 VDC |
| DC1: | Ie 30 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5: | Ie 15 A | bis 310 VDC |
| DC3/5: | Ie 15 A | bis 460 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 60 A | bis 600 VDC |
| DC1: | Ie 60 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5: | Ie 24 A | bis 310 VDC |
| DC3/5: | Ie 24 A | bis 460 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 80 A | bis 600 VDC |
| DC1: | Ie 80 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5: | Ie 40 A | bis 310 VDC |
| DC3/5: | Ie 40 A | bis 460 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 100 A | bis 600 VDC |
| DC1: | Ie 100 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5: | Ie 90 A | bis 310 VDC |
| DC3/5: | Ie 40 A | bis 460 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 150 A | bis 600 VDC |
| DC1: | Ie 150 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5: | Ie 125 A | bis 310 VDC |
| DC3/5: | Ie 125 A | bis 460 VDC |
| DC3/5: | Ie 50 A | bis 600 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 200 A | bis 600 VDC |
| DC1: | Ie 200 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5: | Ie 170 A | bis 310 VDC |
| DC3/5: | Ie 170 A | bis 460 VDC |
| DC3/5: | Ie 60 A | bis 600 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 240 A | bis 600 VDC |
| DC1: | Ie 240 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5: | Ie 200 A | bis 310 VDC |
| DC3/5: | Ie 200 A | bis 460 VDC |
| DC3/5: | Ie 75 A | bis 600 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 300 A | bis 600 VDC |
| DC1: | Ie 300 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5: | Ie 230 A | bis 310 VDC |
| DC3/5: | Ie 230 A | bis 460 VDC |
| DC3/5: | Ie 120 A | bis 600 VDC |
| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 400 A | bis 600 VDC |
| DC1: | Ie 400 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5: | Ie 270 A | bis 310 VDC |
| DC3/5: | Ie 270 A | bis 460 VDC |
| DC3/5: | Ie 160 A | bis 600 VDC |

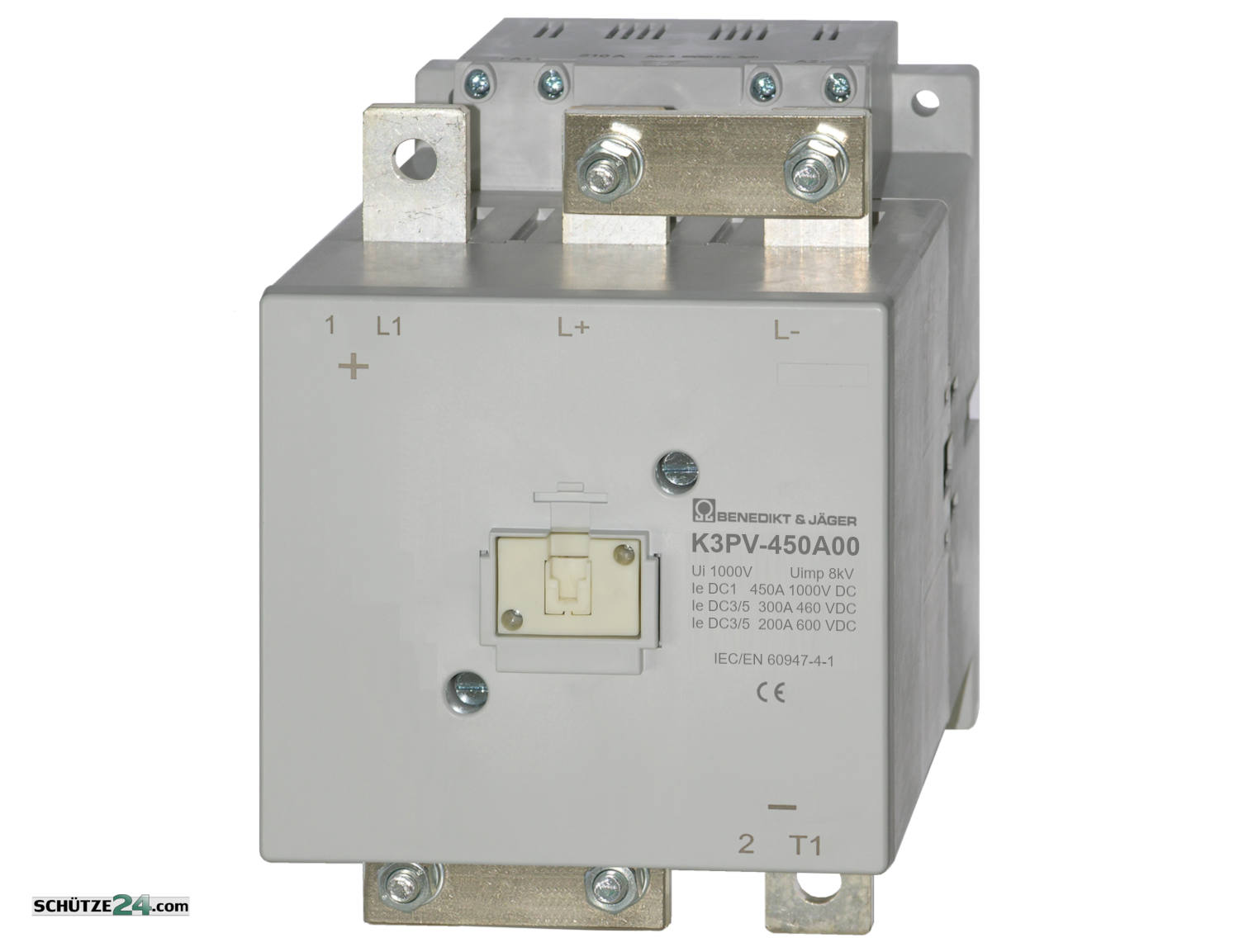

| Schaltleistung dieses Schütz: | ||
| ohmsch: | ||
| DC1: | Ie 450 A | bis 600 VDC |
| DC1: | Ie 450 A | bis 1000 VDC |
| induktiv: | ||
| DC3/5: | Ie 300 A | bis 310 VDC |
| DC3/5: | Ie 300 A | bis 460 VDC |
| DC3/5: | Ie 200 A | bis 600 VDC |
