Dieser Hilfskontaktblock Typ "HN" kann an folgenden Schütze oben aufgesteckt werden: HN passt für...: und für...: K(G)3-07.. K(G)3-10ND... K(G)3-14ND... K(G)3-18ND... K(G)3-22ND... K(G)3-24A00.. K(G)3-32A00.. K(G)3-40A00.. K(G)3-50A00.. K(G)3-62A00.. K(G)3-74A00.. K3-90A00.. K3-115A00.. Gemäß IEC 947-5-1, EN 60947-5-1 VDE 0660   Schaltleistungsdaten unserer Hilfskontakte Typ: HN HA HB HKT / HKA HKF / HKB                 Bemessungsisolationsspannung   Ui    V~AC 690 VAC 690 VAC 690 VAC 690 VAC 690 VAC   Thermischer Nennstrom bis 690 Volt Ith   max. 40°C 10 A 25 A 10 A 10 A 16 A       max. 60°C 6 A 20 A 6 A - -   Zulässige Schalthäufigkeit pro Stunde   1/h 3.000 3.000 3.000 - -   Mechanische Lebendauer Schaltungen   Millionen 10 10 10 - -   Verlustleistung pro Pol bei Ie/AC1   Watt 0,5 1,5 0,5 - -                                       Gebrauchskategorie AC15: Steuern elektromagnetischer Last über 72VA:         HN HA HB HKTHKA HKFHKB   Bemessungsbetriebsstrom Ie   220-240 V 3 A 6 A 3 A 3 A 3 A       380-400 V 2 A 3 A 2 A 2 A 2 A       440 V 1,6 A 2 A 1,6 A 1,5 A 1,5 A       500 V 1,2 A 2 A 1,2 A 1,5 A 1,5 A       660-690 V 0,6 A 1 A 0,6 A 1 A 1 A                     Gebrauchskategorie DC13: Steuern von Elektromagneten:         HN HA HB HKTHKA HKFHKB   Bemessungsbetriebsstrom Ie    bis 60 V=DC 2 A 8 A 2 A -         110 V=DC 0,4 A 1 A 0,4 A 0,5 A 0,5 A       220 V=DC 0,1 A 0,1 A 0,1 A 0,2 A 0,2 A                     Kurzschlussschutz:         HN HA HB HKTHKA HKFHKB   größter Nennstrom der Sicherungen     20 A 25 A 20 A 10 A 10 A   Kurzschlußstrom 1 kA, ohne Verschweißen                 max. Schmelzsicherung gL(gG)                                   Anschlussquerschnitt:                     eindrähtig   mm² von 0,75 mm² bis 2,5 mm²   feindrähtig   mm² von 0,75 mm² bis 2,5 mm²   feindrähtig mit Adernendhülse   mm² von 0,5 mm² bis 1,5 mm²   eindrähtig   AWG von 14 AWG bis 12 AWG   feindrähtig   AWG von 18 AWG bis 12 AWG             Anschlussschraube     M3,5  mit Klemmscheibe   Schraubendreher     Pz2   Anzugsdrehmoment   Nm 0,8-1,4             Anzahl klemmbare Leiter pro Klemme   Stk bis zu 2 Leiter pro Klemme                     Daten nach UL508:         HN HA HB HKTHKA HKF                     General Use Ie   A 10 16 10 10 10   Nennspannung    max.   V~ AC 600 600 600 600 600                     Elektroniktaugliche Hilfskontakte für sichere Kontaktierung: Die Kontaktflächen der Hilfskontakte sind elektroniktauglich und entsprechend IEC60947-5-4 für Nennspannungen 24VDC (Prüfwerte 17V = 5mA). Das bedeutet: Die Kontaktfächen sind so beschaffen, das schon kleine Ströme und Spannungen genügen, um sicher und tausendfach zuverlässig zu kontaktieren. Man spricht von der Durchschlagspannung, die notwendig ist, um etwaige vorhandene Verschmutzung oder Oxidation der Kontaktflächen sicher zu überwinden. Wenn Kontaktflächen nicht "elektroniktauglich" sind, bedeutet das, das eine höhere Spannung und Strom notwendig ist, um eine sichere Kontaktierung der Schaltflächen zu gewährleisten. Wofür ist das relevant: Wenn Sie z.B: während der Schaltung von Lastströmen über die Hauptkontakte, zusätzlich über die Hilfskontakte eines Schützes, auch eine Sensorleitung galvanisch zu- oder abschalten möchten, benötigen Sie zum Schalten kleiner Sensor-Spannungen elektroniktaugliche Kontakte.

Dieser Hilfskontaktblock Typ "HA" kann an folgenden Schütze oben aufgesteckt werden: HN passt für...: und für...: K(G)3-07.. K(G)3-10ND... K(G)3-14ND... K(G)3-18ND... K(G)3-22ND... K(G)3-24A00.. K(G)3-32A00.. K(G)3-40A00.. K(G)3-50A00.. K(G)3-62A00.. K(G)3-74A00.. K3-90A00.. K3-115A00.. Gemäß IEC 947-5-1, EN 60947-5-1 VDE 0660   Schaltleistungsdaten unserer Hilfskontakte Typ: HN HA HB HKT / HKA HKF / HKB                 Bemessungsisolationsspannung   Ui    V~AC 690 VAC 690 VAC 690 VAC 690 VAC 690 VAC   Thermischer Nennstrom bis 690 Volt Ith   max. 40°C 10 A 25 A 10 A 10 A 16 A       max. 60°C 6 A 20 A 6 A - -   Zulässige Schalthäufigkeit pro Stunde   1/h 3.000 3.000 3.000 - -   Mechanische Lebendauer Schaltungen   Millionen 10 10 10 - -   Verlustleistung pro Pol bei Ie/AC1   Watt 0,5 1,5 0,5 - -                                       Gebrauchskategorie AC15: Steuern elektromagnetischer Last über 72VA:         HN HA HB HKTHKA HKFHKB   Bemessungsbetriebsstrom Ie   220-240 V 3 A 6 A 3 A 3 A 3 A       380-400 V 2 A 3 A 2 A 2 A 2 A       440 V 1,6 A 2 A 1,6 A 1,5 A 1,5 A       500 V 1,2 A 2 A 1,2 A 1,5 A 1,5 A       660-690 V 0,6 A 1 A 0,6 A 1 A 1 A                     Gebrauchskategorie DC13: Steuern von Elektromagneten:         HN HA HB HKTHKA HKFHKB   Bemessungsbetriebsstrom Ie    bis 60 V=DC 2 A 8 A 2 A -         110 V=DC 0,4 A 1 A 0,4 A 0,5 A 0,5 A       220 V=DC 0,1 A 0,1 A 0,1 A 0,2 A 0,2 A                     Kurzschlussschutz:         HN HA HB HKTHKA HKFHKB   größter Nennstrom der Sicherungen     20 A 25 A 20 A 10 A 10 A   Kurzschlußstrom 1 kA, ohne Verschweißen                 max. Schmelzsicherung gL(gG)                                   Anschlussquerschnitt:                     eindrähtig   mm² von 0,75 mm² bis 2,5 mm²   feindrähtig   mm² von 0,75 mm² bis 2,5 mm²   feindrähtig mit Adernendhülse   mm² von 0,5 mm² bis 1,5 mm²   eindrähtig   AWG von 14 AWG bis 12 AWG   feindrähtig   AWG von 18 AWG bis 12 AWG             Anschlussschraube     M3,5  mit Klemmscheibe   Schraubendreher     Pz2   Anzugsdrehmoment   Nm 0,8-1,4                       Anzahl klemmbare Leiter pro Klemme   Stk bis zu 2 Leiter pro Klemme                     Daten nach UL508:         HN HA HB HKTHKA HKF                     General Use Ie   A 10 16 10 10 10   Nennspannung    max.   V~ AC 600 600 600 600 600

Dieser Hilfskontaktblock Typ "HB" kann an folgenden Schütze seitlich verwendet werden:  HB11 und HB02 passt für...: HB11-1 passt für...: K3-24A.. K3-32A.. K3-40A.. K3-50A..  K3-62A..  K3-74A.. K3-90A00.. K3-115A00.. K3-07.. K3-10.. K3-14.. K3-18.. K3-22..     Gemäß IEC 947-5-1, EN 60947-5-1 VDE 0660 Schaltleistungsdaten unserer Hilfskontakte Typ: HN HTN HA HB HKT / HKA HKF / HKB                       Bemessungsisolationsspannung   Ui    V~AC 690 VAC  690 VAC 690 VAC 690 VAC 690 VAC 690 VAC   Thermischer Nennstrom bis 690 Volt Ith   max. 40°C 10 A 10 A 25 A 10 A 10 A 16 A       max. 60°C 6 A 6 A 20 A 6 A - -   Zulässige Schalthäufigkeit pro Stunde   1/h 3.000 - 3.000 3.000 - -   Mechanische Lebendauer Schaltungen   Millionen 10 10 10 10 - -   Verlustleistung pro Pol bei Ie/AC1   Watt 0,5 0,5 1,5 0,5 - -                                           Gebrauchskategorie AC15: Steuern elektromagnetischer Last über 72VA:       HN HTN HA HB HKTHKA HKFHKB   Bemessungsbetriebsstrom Ie   220-240 V 3 A 3 A 6 A 3 A 3 A 3 A       380-400 V 2 A 2 A 3 A 2 A 2 A 2 A       440 V 1,6 A 1,6 A 2 A 1,6 A 1,5 A 1,5 A       500 V 1,2 A 1,2 A 2 A 1,2 A 1,5 A 1,5 A       660-690 V 0,6 A 0,6 A 1 A 0,6 A 1 A 1 A                       Gebrauchskategorie DC13: Steuern von Elektromagneten:       HN HTN HA HB HKTHKA HKFHKB   Bemessungsbetriebsstrom Ie    bis 60 V=DC 2 A 2 A 8 A 2 A - -       110 V=DC 0,4 A 0,4 A 1 A 0,4 A 0,5 A 0,5 A       220 V=DC 0,1 A 0,1 A 0,1 A 0,1 A 0,2 A 0,2 A                       Kurzschlussschutz:       HN HTN HA HB HKTHKA HKFHKB   größter Nennstrom der Sicherungen     20 A 20 A 25 A 20 A 10 A 10 A   Kurzschlußstrom 1 kA, ohne Verschweißen                   max. Schmelzsicherung gL(gG)                                       Anschlussquerschnitt:           eindrähtig   mm² von 0,75 mm² bis 2,5 mm²   feindrähtig   mm² von 0,75 mm² bis 2,5 mm²   feindrähtig mit Adernendhülse   mm² von 0,5 mm² bis 1,5 mm²   eindrähtig   AWG von 14 AWG bis 12 AWG   feindrähtig   AWG von 18 AWG bis 12 AWG             Anschlussschraube     M3,5  mit Klemmscheibe   Schraubendreher     Pz2   Anzugsdrehmoment   Nm 0,8-1,4             Anzahl klemmbare Leiter pro Klemme   Stk bis zu 2 Leiter pro Klemme                       Daten nach UL508:       HN HTN HA HB HKTHKA HKF                       General Use Ie   A 10 10 16 10 10 10   Nennspannung    max.   V~ AC 600 600 600 600 600 600                       Elektroniktaugliche Hilfskontakte für sichere Kontaktierung: Die Kontaktflächen der Hilfskontakte sind elektroniktauglich und entsprechend IEC60947-5-4 für Nennspannungen 24VDC (Prüfwerte 17V = 5mA). Das bedeutet: Die Kontaktfächen sind so beschaffen, das schon kleine Ströme und Spannungen genügen, um sicher und tausendfach zuverlässig zu kontaktieren. Man spricht von der Durchschlagspannung, die notwendig ist, um etwaige vorhandene Verschmutzung oder Oxidation der Kontaktflächen sicher zu überwinden. Wenn Kontaktflächen nicht "elektroniktauglich" sind, bedeutet das, das eine höhere Spannung und Strom notwendig ist, um eine sichere Kontaktierung der Schaltflächen zu gewährleisten. Wofür ist das relevant: Wenn Sie z.B: während der Schaltung von Lastströmen über die Hauptkontakte, zusätzlich über die Hilfskontakte eines Schützes, auch eine Sensorleitung galvanisch zu- oder abschalten möchten, benötigen Sie zum Schalten kleiner Sensor-Spannungen elektroniktaugliche Kontakte.

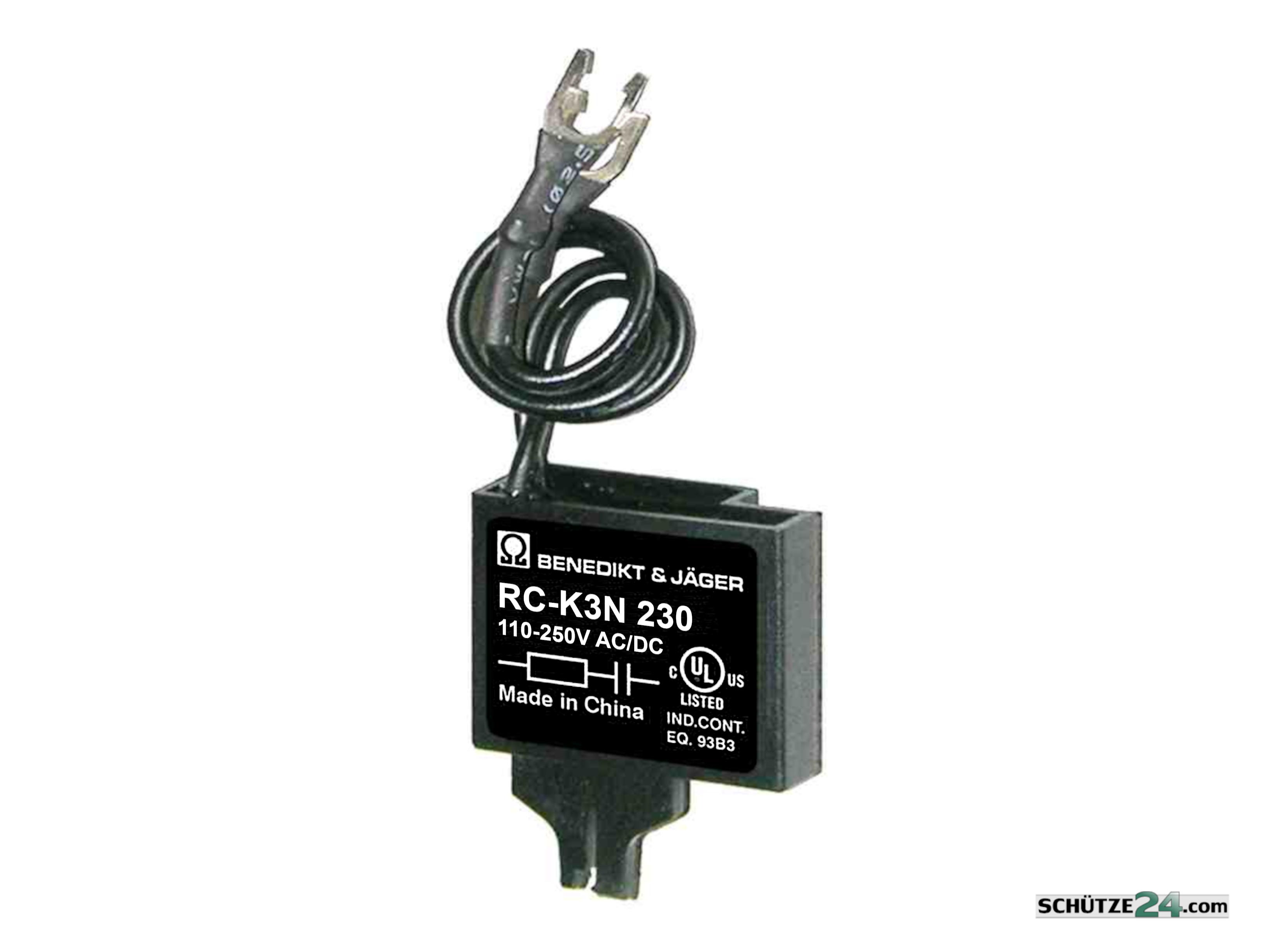

Das RC-Glied RC-K3N  ist einsetzbar an Schütze des Typs K3-07 bis K3-74Das RC-Glied wird am Schütz "Huckepack" befestigt (siehe Zeichnung). Technische Daten zum RC-Gleid RC-K3N für K3-Leistungsschütze RC-Glied:   RC-K3N 24 RC-K3N 110 RC-K3N 230 RC-K3N 400   Anschlussspannung AC/DC   12-48 Volt 48-127 Volt 110-230 Volt 230-415 Volt   R-Wert (Widerstand)   22 Ohm 270 Ohm 2200 Ohm 620 Ohm   C-Wert (Kondensator)   1600 nF 680 nF 220 nF 120 nF

U12/16E Motorschutzrelais für den Direktanbau an Leistungsschütz K3 Nach Auslösen: Einschalten per Handrückstellungfür Leistungsschütze K(G)3-10 bis K(G)3-22 Schaltungsbeispiel: Der Öffner-Kontakt (95/96) des MSR ermöglicht die Unterbrechung der Spannungsversorgung des vorgeschalteten Leistungsschütz. Nach dem Auslösen des Motorschutzrelais schaltet es auch nach der Abkühlphase nicht automatisch wieder ein. Erst durch händische Rückstellung (rote Taste) wird der vorgeschaltene Leistungsschütz wieder mit Spannung versorgt. D.O.L Direkt-on-Line: meint, dass der gesamte Motor-Nennstrom direkt über den einen Motorschütz und direkt über das eine Motorschutzrelais (MSR) fließt. Das MSR muß also für diesem gesamten Nennstrom bemessen und ausgewählt werden. Motorschutzrelais in Stern-Dreieck-Betrieb: Im Dauerbetrieb einer Stern-Dreieck-Schaltung verteilt sich der Motor-Nennstrom auf das Netzschütz und das Dreieckschütz. Somit reduziert sich der Strom auf den einzelnen Kontakten. Die Umrechnungsformel: Motornennstrom x 0,58 = Phasenstrom müssen Sie sich nicht merken. Achten Sie bei der Auswahl für Stern-Dreieck-Betrieb einfach auf die 2. Skala bzw. 2. Tabellenspalte. Beispiel: Schweranlauf eines 11 kW Motors mit 22 A Nennstrom im Sterndreieck-Schaltung: 22A x0,58 entspricht einem Phasenstrom D.O.L. von 12,76 A. Somit ist das U12/16E 14.. die richtige Wahl, dies bestätigt auch die Angabe in der zweiten Tabellenspalte.     Maximale Vorsicherung nach: Einstellbereich bei:   Koordinationstyp 2 Koordinationstyp 1       D.O.LDirect-on-Line Stern-/Dreieck-Betrieb Motorschutz-Relais-Typ: flink trägegL(gG) träge, gL(gG) aM Fuse UL SCCR 0,12 bis 0,18 Ampere - U12/16E 0,18 K3 0,5 A 0,5 A 25 A - 15 A 5 kA 0,18 bis 0,27 Ampere - U12/16E 0,27 K3 1 A 1 A 25 A - 15 A 5 kA 0,27 bis 0,4 Ampere - U12/16E 0,4 K3 2 A 2 A 25 A - 15 A 5 kA 0,4 bis 0,6 Ampere - U12/16E 0,6 K3 2 A 2 A 25 A - 15 A 5 kA 0,6 bis 0,9 Ampere - U12/16E 0,9 K3 4 A 4 A 25 A - 15 A 5 kA 0,8 bis 1,2 Ampere - U12/16E 1,2 K3 4 A 4 A 25 A 2 A 15 A 5 kA 1,2 bis 1,8 Ampere - U12/16E 1,8 K3 6 A 6 A 25 A 2 A 15 A 5 kA 1,8 bis 2,7 Ampere - U12/16E 2,7 K3 10 A 10 A 25 A 4 A 15 A 5 kA 2,7 bis 4,0 Ampere - U12/16E 4 K3 16 A 10 A 25 A 4 A 15 A 5 kA 4,0 bis 6,0 Ampere 7 bis 10,5 Ampere U12/16E 6 K3 20 A 16 A 25 A 6 A 15 A 5 kA 6,0 bis 9,0 Ampere 10,5 bis 15,5 Ampere U12/16E 9 K3 35 A 25 A 35 A 10 A 25 A 5 kA 8,0 bis 11,0 Ampere 14 bis 19 Ampere U12/16E 11 K3 35 A 25 A 35 A 16 A 30 A 5 kA 10,0 bis 14,0 Ampere 18 bis 24 Ampere U12/16E 14 K3 50 A 35 A 63 A 16 A 40 A 5 kA 13,0 bis 18,0 Ampere 23 bis 31 Ampere U12/16E 18 K3 50 A 35 A 63 A 20 A 50 A 5 kA 17,0 bis 23,0 Ampere 30 bis 40 Ampere U12/16E 23 K3 63 A 50 A 63 A 25 A 60 A 5 kA 22,0 bis 30,0 Ampere 38 bis 52 Ampere U12/16E 30 K3 80 A 63 A 80 A 35 A 70 A 5 kA Auslösezeit in Abhängigkeit vom Vielfachen des Einstellstromes vom kalten Zustand aus(Toleranz ±20% der Auslösezeit) Motorschutzrelais U12/16E(A).. IA / IN IA / IN IA / IN IA / IN IA / IN IA / IN   3 fach 4 fach 5 fach 6 fach 7,2 fach 8 fach Einstellbereich am Motorschutzrelais             0,12 - 0,18 A 18,5 s 10,4 s 7,2 s 5,5 s 4,3 s 3,6 s 0,18 - 0,27 A 16,7 s 9,8 s 6,5 s 5,0 s 4,1 s 3,5 s 0,27 - 0,40 A 19,4 s 12,1 s 8,2 s 5,9 s 4,9 s 4,2 s 0,40 - 0,60 A 18,7 s 11,2 s 8,0 s 6,0 s 4,9 s 4,1 s               0,6 - 0,9 A 19,7 s 11,6 s 8,1 s 6,1 s 4,9 s 4,2 s 0,8 - 1,2 A 22,9 s 13,6 s 10,0 s 7,3 s 6,0 s 5,2 s 1,2 - 1,8 A 22,2 s 13,2 s 9,2 s 7,6 s 5,8 s 5,3 s 1,8 - 2,7 A 23,0 s 13,7 s 9,3 s 7,6 s 5,7 s 5,1 s               2,7 - 4 A 24,0 s 14,4 s 9,9 s 7,8 s 5,9 s 5,1 s 4 - 6 A 24,7 s 13,8 s 9,9 s 7,3 s 5,6 s 4,8 s 6 - 9 A 22,0 s 13,4 s 8,0 s 5,7 s 4,1 s 3,5 s 8 - 11 A 17,4 s 9,2 s 5,9 s 4,1 s 2,9 s 2,3 s               10 - 14 A 26,4 12,9 s 7,6 s 5,2 s 3,5 s 2,8 s 13 - 18 A 14,7 7,7 s 4,8 s 3,2 s 2,3 s 1,7 s 17 - 23 A 16,2 8,4 s 5,0 s 3,6 s 2,4 s 1,8 s 22 - 30 A 16,8 8,5 s 5,0 s 3,6 s 2,3 s 1,9 s Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Bemessungswerte des Motorschutzrelais U12/16E           Bemessungsisolationsspannung Ui 690 V~ AC   Bemessungsisolationsspannung der Hilfsschaltglieder gleiches Potential 690 V~ AC     verschiedene Poten. 440 V~ AC           Auslöseklasse   Class 10 A           AC15: Steuern elektromagnetischer Lasten bis 72 VA und mehr: U12/16E Seitenanfang         Bemessungsbetriebsstrom Ie 24 VAC 5 A     230 VAC 3 A     400 VAC 2 A     690 VAC 0,6 A           DC13: Steuern von Elektromagneten: U12/16E Seitenanfang         Bemessungsbetriebsstrom Ie 24 VDC 1,2 A     110 VDC 0,15 A     220 VDC 0,1 A           Zulässige Umgebungstemperatur: U12/16E Seitenanfang         während des Betriebs, offene Installation:   -25 bis +60  °C   während der Lagerung:   -50 bis +70  °C   Temperaturkompensation:       Sollen die Motorschutzrelais bei höheren Umgebungstemperaturen verwendet werden, dann gilt folgende Formel:       (Umgebungstemperatur - 20) x 0,125 = Korrekturfaktor in %               Beispiel: Umgebungstemperatur 70°C, Motornennstrom 7A       (70-20) x 0,125 = 6,25% -> Skalenwert 7A + 6,25 % = 7,44 A               Stromwärmeverlust je Strompfad (max): U12/16E Seitenanfang         beim jeweiligen unteren Wert des Einstellbereichs   bis 22A: 1,1 Wattab 22A: 1,7 Watt   beim jeweiligen oberen Wert des Einstellbereichs   bis 22A: 2,3 Wattab 22W: 3,7 Watt           Kurzschlussschutz: U12/16E Seitenanfang         ohne verschweißen der Kontakte gL (gG) 6 A   max. 1kA               Anschluss und Montage: U12/16E Seitenanfang Klemme:             Anschlussquerschnitt der Hauptschaltglieder ein- bzw. mehrdrähtig 0,75 bis 6 mm²     feindrähtig 1,0 bis 4 mm²     feindrähtig mit ADH 0,5 bis 2,5 mm²   Anzahl der klemmbaren Leiter pro Klemme:   1           Anschlussquerschnitt der Magnetspule eindrähtig 0,75 bis 2,5 mm²     feindrähtig 0,5 bis 2,5 mm²     feindrähtig mit ADH 0,5 bis 1,5 mm²   Anzahl der klemmbaren Leiter pro Klemme:   2           Anschlussschraube Schraub/Kopf M4 / Pz2   Anzugsdrehmoment: Hauptleiter: 1,2-1,8 Nm     Hilfsleiter: 0,8-1,4 Nm                           Daten nach UL508: U12/16E Seitenanfang         Nennspannung   600 V~   Nennstrom   23 A           Nennspannung der Hilfsschaltglieder gleiches Potential: 600 V~     verschied. Potential: 150 V~           Schaltvermögen bei Wechselstrom   500 VA   der Hilfskontakte   4 A

U3/32 Motorschutzrelais für den Direktanbau anLeistungsschütze K(G)3-10.. bis K(G)3-40A... Nach Auslösen: Einschalten per Hand- oder Automatikrückstellung Schaltungsbeispiel: Der Öffner-Kontakt (95/96) des MSR ermöglicht die Unterbrechung der Spannungsversorgung des vorgeschalteten Leistungsschütz. Modus Handrückstellung: Nach dem Auslösen des Motorschutzrelais schaltet es auch nach der Abkühlphase nicht automatisch wieder ein. Erst durch händische Rückstellung (rote Taste) wird der vorgeschaltete Leistungsschütz wieder mit Spannung versorgt.Modus Automatikrückstellung: Nach dem Auslösen des Motorschutzrelais schaltet es nach der Abkühlphase automatisch wieder den Schütz ein. Diese Funktion zum Beispiel dann nützlich, wenn das Motorschutzrelais schwer erreichbar ist (Einbau in Pumpenschacht).  Tabellenüberschriften: D.O.L Direkt-on-Line: meint, dass der gesamte Motor-Nennstrom direkt über den einen Motorschütz und direkt über das eine Motorschutzrelais (MSR) fließt. Das MSR muss also für diesem gesamten Nennstrom bemessen und ausgewählt werden. Motorschutzrelais in Stern-Dreieck-Betrieb: Im Dauerbetrieb einer Stern-Dreieck-Schaltung verteilt sich der Motor-Nennstrom auf das Netzschütz und das Dreieckschütz. Jeder Schütz erfährt nur rund den halbe Nennstrom. Umrechnungsformel: Motornennstrom x 0,58 = Phasenstrom. Achten Sie bei der Auswahl für Stern-Dreieck-Betrieb auf die 2. Skala bzw. 2. Tabellenspalte. Beispiel: Schweranlauf eines 11 kW Motors mit 22 A Motor-Nennstrom im Sterndreieck-Schaltung: 22A x0,58 entspricht einem Phasenstrom D.O.L. von 12,76 A. Somit ist das U3/32 14.. die richtige Wahl:   Maximale Vorsicherung nach: Einstellbereich bei:   Koordinationstyp 2 Koordinationstyp 1       D.O.LDirect-on-Line Stern-/Dreieck-Betrieb Motorschutz-Relais-Typ: flink trägegL(gG) träge, gL(gG) aM Fuse UL SCCR 0,12 bis 0,18 Ampere - U3/32 0,18 0,5 A 0,5 A 25 A - 15 A 5 kA 0,18 bis 0,27 Ampere - U3/32 0,27 1 A 1 A 25 A - 15 A 5 kA 0,27 bis 0,4 Ampere - U3/32 0,4 2 A 2 A 25 A - 15 A 5 kA 0,4 bis 0,6 Ampere - U3/32 0,6 2 A 2 A 25 A - 15 A 5 kA 0,6 bis 0,9 Ampere - U3/32 0,9 4 A 4 A 25 A - 15 A 5 kA 0,8 bis 1,2 Ampere - U3/32 1,2 4 A 4 A 25 A 2 A 15 A 5 kA 1,2 bis 1,8 Ampere - U3/32 1,8 6 A 6 A 25 A 2 A 15 A 5 kA 1,8 bis 2,7 Ampere - U3/32 2,7 10 A 10 A 25 A 4 A 15 A 5 kA 2,7 bis 4,0 Ampere - U3/32 4 16 A 10 A 25 A 4 A 15 A 5 kA 4,0 bis 6,0 Ampere 7 bis 10,5 Ampere U3/32 6 20 A 16 A 25 A 6 A 15 A 5 kA 6,0 bis 9,0 Ampere 10,5 bis 15,5 Ampere U3/32 9 35 A 25 A 35 A 10 A 25 A 5 kA 8,0 bis 11,0 Ampere 14 bis 19 Ampere U3/32 11 35 A 25 A 35 A 16 A 30 A 5 kA 10,0 bis 14,0 Ampere 18 bis 24 Ampere U3/32 14 50 A 35 A 63 A 16 A 40 A 5 kA 13,0 bis 18,0 Ampere 23 bis 31 Ampere U3/32 18 50 A 35 A 63 A 20 A 50 A 5 kA 17,0 bis 24,0 Ampere 30 bis 41 Ampere U3/32 24 63 A 50 A 63 A 25 A 60 A 5 kA 23,0 bis 32,0 Ampere 40 bis 55 Ampere U3/32 32 80 A 63 A 80 A 30 A 70 A 5 kA Übersicht Auslösezeit (s) je Motorschutzrelais mit Standard-Auslösecharakteristik:               Auslösezeit in Abhängigkeit vom Vielfachen des Einstellstromes vom kalten Zustand aus(Toleranz ±20% der Auslösezeit) Motorschutzrelais U3/32.. IA / IN IA / IN IA / IN IA / IN IA / IN IA / IN   3 fach 4 fach 5 fach 6 fach 7,2 fach 8 fach Einstellbereich am Motorschutzrelais             0,12 - 0,18 A 16,1 s 9,6 s 6,8 s 5,3 s 4,2 s 3,7 s 0,18 - 0,27 A 16,6 s 9,7 s 6,7 s 5,2 s 4,1 s 3,6 s 0,27 - 0,4 A 19,4 s 11,4 s 7,9 s 6,1 s 4,7 s 4,2 s 0,4 - 0,6 A 18,7 s 10,9 s 7,6 s 5,9 s 4,6 s 4,0 s               0,6 - 0,9 A 19,2 s 11,2 s 7,7 s 5,9 s 4,6 s 4,1 s 0,8 - 1,2 A 20,8 s 12,3 s 8,5 s 6,6 s 5,2 s 4,6 s 1,2 - 1,8 A 25,5 s 14,1 s 9,8 s 7,6 s 5,9 s 5,2 s 1,8 - 2,7 A 26,6 s 15,6 s 10,9 s 8,3 s 6,5 s 5,7 s               2,7 - 4 A 22,7 s 13,6 s 9,5 s 7,4 s 5,8 s 5,1 s 4 - 6 A 22,2 s 13,3 s 9,3 s 7,1 s 5,6 s 4,9 s 6 - 9 A 20,4 s 11,9 s 8,2 s 6,1 s 4,7 s 4,0 s 8 - 11 A 20,9 s 11,8 s 7,9 s 5,7 s 4,3 s 3,5 s               10 -  14 A 21,3 s 11,7 s 7,4 s 5,1 s 3,7 s 3,0 s 13 - 18 A 21,2 s 12,1 s 8,0 s 6,2 s 4,6 s 4,1 s 17 - 24 A 20,4 s 12,0 s 8,6 s 6,3 s 4,5 s 3,7 s 23 - 32 A 20,2 s 10,2 s 6,7 s 4,7 s 3,4 s 2,8 s               Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Bemessungswerte des Motorschutzrelais U3/32           Bemessungsisolationsspannung Ui 690 V~ AC   Bemessungsisolationsspannung der Hilfsschaltglieder gleiches Potential 690 V~ AC     verschiedene Poten. 440 V~ AC           Auslöseklasse   Class 10 A           AC15: Steuern elektromagnetischer Lasten bis 72 VA und mehr: U3/32 Seitenanfang         Bemessungsbetriebsstrom Ie 24 VAC 3 A     230 VAC 2 A     400 VAC 1 A     690 VAC 0,5 A           DC13: Steuern von Elektromagneten: U3/32 Seitenanfang         Bemessungsbetriebsstrom Ie 24 VDC 1 A     110 VDC 0,15 A     220 VDC 0,1 A           Zulässige Umgebungstemperatur: U3/32 Seitenanfang         während des Betriebs, offene Installation:   -25 bis +60  °C   während der Lagerung:   -50 bis +70  °C   Temperaturkompensation:       Sollen die Motorschutzrelais bei höheren Umgebungstemperaturen verwendet werden, dann gilt folgende Formel:       (Umgebungstemperatur - 20) x 0,125 = Korrekturfaktor in %               Beispiel: Umgebungstemperatur 70°C, Motornennstrom 7A       (70-20) x 0,125 = 6,25% -> Skalenwert 7A + 6,25 % = 7,44 A               Stromwärmeverlust je Strompfad (max): U3/32 Seitenanfang         beim jeweiligen unteren Wert des Einstellbereichs   1,1 Watt   beim jeweiligen oberen Wert des Einstellbereichs   2,3 Watt           Kurzschlussschutz: U3/32 Seitenanfang         ohne verschweißen der Kontakte gL (gG) 4 A   max. 1kA               Anschluss und Montage: U3/32 Seitenanfang Klemme:             Anschlussquerschnitt der Hauptschaltglieder ein- bzw. mehrdrähtig 0,75 bis 6,0 mm²     feindrähtig 1,0 bis 4,0 mm²     feindrähtig mit ADH 0,75 bis 4,0 mm²   Anzahl der klemmbaren Leiter pro Klemme:   2           Anschlussquerschnitt der Magnetspule eindrähtig 0,75 bis 2,5 mm²     feindrähtig 0,5 bis 2,5 mm²     feindrähtig mit ADH 0,5 bis 1,5 mm²   Anzahl der klemmbaren Leiter pro Klemme:   2           Anschlussschraube Schraub/Kopf M3,5 / Pz2   Anzugsdrehmoment: Hauptleiter: 0,8-1,4 Nm     Hilfsleiter: 0,8-1,4 Nm                           Daten nach UL508: U3/32 Seitenanfang         Nennspannung   600 V~   Nennstrom   32 A           Nennspannung der Hilfsschaltglieder gleiches Potential: 600 V~     verschied. Potential: 150 V~           Schaltvermögen bei Wechselstrom   500 VA   der Hilfskontakte   2 A

U12/16EQ Motorschutzrelais für den Direktanbau an Leistungsschütz K(G)3-10 bis K(G)3-22 Mit flinker Auslösecharakteristik für EEx e Motoren und UnterwasserpumpenNach Auslösen: Einschalten per Handrückstellung Schaltungsbeispiel: Der Öffner-Kontakt (95/96) des MSR ermöglicht die Unterbrechung der Spannungsversorgung des vorgeschalteten Leistungsschütz. Nach dem Auslösen schaltet das Motorschutzrelais auch nach der Abkühlphase nicht wieder automatisch ein. Erst durch händische Rückstellung (rote Taste) wird der vorgeschaltete Leistungsschütz wieder mit Spannung versorgt. Alle Auslösezeiten der Motorschutzrelais U12/16EQ liegen unterhalb der Minimalwertkurve der tE-Zeit für Motoren in Schutzart EEx e laut EN50019 und sind daher für alle Motore der Schutzart EEx e verwendbar. Die Eignungsprüfung aufgrund der Auslösekennlinie kann deshalb bei diesem Motorschutzrelais entfallen.   Maximale Vorsicherung nach: Einstellbereich bei:   Koordinationstyp 2 Koordinationstyp 1       D.O.LDirect-on-Line Stern-/Dreieck-Betrieb Motorschutz-Relais-Typ: flink trägegL(gG) träge, gL(gG) aM Fuse UL SCCR 0,4 bis 0,6 Ampere - U12/16EQ 0,6 K3 2 A 2 A 25 A - 15 A 5 kA 0,6 bis 0,9 Ampere - U12/16EQ 0,9 K3 4 A 4 A 25 A - 15 A 5 kA 0,8 bis 1,2 Ampere - U12/16EQ 1,2 K3 4 A 4 A 25 A 2 A 15 A 5 kA 1,2 bis 1,8 Ampere - U12/16EQ 1,8 K3 6 A 6 A 25 A 2 A 15 A 5 kA 1,8 bis 2,7 Ampere - U12/16EQ 2,7 K3 10 A 10 A 25 A 4 A 15 A 5 kA 2,7 bis 4,0 Ampere - U12/16EQ 4 K3 16 A 10 A 25 A 4 A 15 A 5 kA 4,0 bis 6,0 Ampere 7 bis 10,5 Ampere U12/16EQ 6 K3 20 A 16 A 25 A 6 A 15 A 5 kA 6,0 bis 9,0 Ampere 10,5 bis 15,5 Ampere U12/16EQ 9 K3 35 A 25 A 35 A 10 A 25 A 5 kA 8,0 bis 11,0 Ampere 14 bis 19 Ampere U12/16EQ 11 K3 35 A 25 A 35 A 16 A 30 A 5 kA 10,0 bis 14,0 Ampere 18 bis 24 Ampere U12/16EQ 14 K3 50 A 35 A 63 A 16 A 40 A 5 kA Übersicht Auslösezeit (s) je Motorschutzrelais mit flinker-Auslösecharakteristik: vorzugsweise für Motoren mit kurzer tE-Zeit und für Unterwasserpumpen Auslösezeit in Abhängigkeit vom Vielfachen des Einstellstromes vom kalten Zustand aus(Toleranz ±20% der Auslösezeit) Motorschutzrelais U12/16EQ.. IA / IN IA / IN IA / IN IA / IN IA / IN IA / IN   3 fach 4 fach 5 fach 6 fach 7,2 fach 8 fach Einstellbereich am Motorschutzrelais             0,40 - 0,60 A 13,6 s 8,4 s 5,9 s 4,2 s 3,3 s 3,0 s 0,6 - 0,9 A 13,8 s 7,8 s 5,2 s 4,1 s 3,2 s 2,7 s 0,8 - 1,2 A 13,1 s 7,5 s 5,2 s 3,9 s 3,1 s 2,7 s 1,2 - 1,8 A 14,6 s 8,7 s 6,0 s 4,6 s 3,6 s 3,2 s               1,8 - 2,7 A 13,5 s 7,6 s 5,3 s 3,9 s 3,1 s 2,7 s 2,7 - 4 A 11,0 s 6,0 s 4,1 s 2,6 s 1,7 s 1,4 s 4 - 6 A 9,6 s 5,3 s 3,3 s 2,3 s 1,6 s 1,3 s 6 - 9 A 10,2 s 5,4 s 3,4 s 2,3 s 1,6 s 1,3 s               8 - 11 A 12,0 s 6,2 s 3,9 s 2,5 s 1,8 s 1,3 s 10 - 14 A 12,8 s 6,6 s 4,0 s 2,6 s 1,8 s 1,4 s Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Bemessungswerte des Motorschutzrelais U12/16EQ           Bemessungsisolationsspannung Ui 690 V~ AC   Bemessungsisolationsspannung der Hilfsschaltglieder gleiches Potential 690 V~ AC     verschiedene Poten. 440 V~ AC           Auslöseklasse   Class 10 A           AC15: Steuern elektromagnetischer Lasten bis 72 VA und mehr: U12/16EQ Seitenanfang         Bemessungsbetriebsstrom Ie 24 VAC 5 A     230 VAC 3 A     400 VAC 2 A     690 VAC 0,6 A           DC13: Steuern von Elektromagneten: U12/16EQ Seitenanfang         Bemessungsbetriebsstrom Ie 24 VDC 1,2 A     110 VDC 0,15 A     220 VDC 0,1 A           Zulässige Umgebungstemperatur: U12/16EQ Seitenanfang         während des Betriebs, offene Installation:   -25 bis +60  °C   während der Lagerung:   -50 bis +70  °C   Temperaturkompensation:       Sollen die Motorschutzrelais bei höheren Umgebungstemperaturen verwendet werden, dann gilt folgende Formel:       (Umgebungstemperatur - 20) x 0,125 = Korrekturfaktor in %               Beispiel: Umgebungstemperatur 70°C, Motornennstrom 7A       (70-20) x 0,125 = 6,25% -> Skalenwert 7A + 6,25 % = 7,44 A               Stromwärmeverlust je Strompfad (max): U12/16EQ Seitenanfang         beim jeweiligen unteren Wert des Einstellbereichs   bis 22A: 1,1 Wattab 22A: 1,7 Watt   beim jeweiligen oberen Wert des Einstellbereichs   bis 22A: 2,3 Wattab 22W: 3,7 Watt           Kurzschlussschutz: U12/16EQ Seitenanfang         ohne verschweißen der Kontakte gL (gG) 6 A   max. 1kA               Anschluss und Montage: U12/16EQ Seitenanfang Klemme:             Anschlussquerschnitt der Hauptschaltglieder ein- bzw. mehrdrähtig 0,75 bis 6 mm²     feindrähtig 1,0 bis 4 mm²     feindrähtig mit ADH 0,5 bis 2,5 mm²   Anzahl der klemmbaren Leiter pro Klemme:   1           Anschlussquerschnitt der Magnetspule eindrähtig 0,75 bis 2,5 mm²     feindrähtig 0,5 bis 2,5 mm²     feindrähtig mit ADH 0,5 bis 1,5 mm²   Anzahl der klemmbaren Leiter pro Klemme:   2           Anschlussschraube Schraub/Kopf M4 / Pz2   Anzugsdrehmoment: Hauptleiter: 1,2-1,8 Nm     Hilfsleiter: 0,8-1,4 Nm                           Daten nach UL508: U12/16EQ Seitenanfang         Nennspannung   600 V~   Nennstrom   23 A           Nennspannung der Hilfsschaltglieder gleiches Potential: 600 V~     verschied. Potential: 150 V~           Schaltvermögen bei Wechselstrom   500 VA   der Hilfskontakte   4 A

Leergehäuse für Schütze: zuverlässig und robust, IP65-Dicht Das passende Gehäuse für die Unterbringung eines Leistungsschütz zu finden ist nicht einfach. Das P1-Leergehäuse kann verschiedene Typen unserer Leistungsschütze aufnehmen. Zusätzlich ist Platz zum Beispiel für Doppelstock-Reihenklemmen oder Finder-Relais Im Innern ist eine stabile und gegossene Hutschiene zur Aufnahme von Schützen oder Reihenklemmen.  Der verfügbare Einbauraum ist 65 mm breit oder rund 3,5 Teilungseinheiten.  Passt für:  Mikroschütze K0... Minischütze K1... Hilfsschütze K3-07 bis  Leistungsschütze K3-40     Varianten Typ: Leitungseinführung Gewicht Schutzart             Leergehäuse ohne Tasten    P1 2x 20,5mm oben2x 20,5mm unten 0,35 Kg IP65 Leergehäuse mit Rückstelltaster "R"   P1R 2x 20,5mm oben2x 20,5mm unten 0,35 Kg IP65 Leergehäuse mit Rückstelltaster "R" und Wahlschalter   P1W 2x 20,5mm oben2x 20,5mm unten 0,35 Kg IP65 Leergehäuse mit EIN-Taster (grün) und AUS-Taster (rot)   P1T 2x 20,5mm oben2x 20,5mm unten 0,35 Kg IP65             Alle Leergehäuse sind geeignet für den Einbau von Schützen der Baureihe K0-.., K1-.., Baureihe K3-07.. bis K3-22.. mit aufgesetzen Hilfskontakte und optional auch mit Motorschutz U12/16E K3Baureihe K3-24.. bis K3-40.. jedoch nur ohne Hilfskontakte

Direktstarter mit Tasten und Überstromschutzrelais Details zum beiliegenden Motorschutzrelais U12/16E Direktstarter sind äußerst robuste und zuverlässige Kombinationen aus einem Leistungsschütz und einer Überstromschutzeinrichtung in einem IP65 Gehäuse. Mit einem Direktstarter können Elektromotoren bis 4 kW, 7,5 kW, oder 11 kW direkt eingeschalten werden.  Vorteil: Die Taster-Steuerung kann um beliebig viele weitere Taster erweitert werden. Auf diese Weise könnnen z.B. in jedem Raumeck oder an jeder Maschiene weitere Befehlstasten installiert werden, die den zentralen Direktstarter befehligen. Von jedem Standort aus kann ein Ein- oder Aus-Befehl gegeben werden. Ideal z.B. für Absauganlagen, Lichtbänder oder Lüftungsanlagen. Tastersteuerungen nutzen eine Selbsthaltungsschaltung. Die Magnetspule des Leistungsschütz wird einmalig per Taste angesteuert. Der im Schütz integrierte Hilfskontakt hält nun selbstständig die Versorgung der Magnetspule aufrecht. Diese Spulenversorgung kann mit einem Öffner-Tastenimpulse kurz unterbrochen werden und der Schütz fällt ab.  - Auslösezeiten des Motorschutzrelais- Schaltungsbeispiel- Erklärung der Öffner-Kontakt (95/96) des MSR - Auswahl der Vorsicherung abhängig vom Einstellwertswert- Auslösezeiten des Motorschutzrelais    Daten zum Motorschutzrelais Schnellauswahl:                                             Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Bemessungswerte des Direktstarters P1T..           Bemessungsisolationsspannung Ui 690 V~ AC           Die Kombination bestehend aus:       - Leistungsschütz bei Variante 4 kW Leistungsschütz: K3-10ND10...   - Leistungsschütz bei Variante 7,5 kW Leistungsschütz: K3-18ND10...   - Leistungsschütz bei Variante 11 kW Leistungsschütz: K3-22ND10...           - beigestellt Motorschutzrelais: nach Wahl der Variante   nicht dabei: Kabelverschraubung               AC3: Schalten von Drehstrommotoren: P1T.. Seitenanfang         Schaltleistungswerte von Drehstrommotoren 50-60Hz     abhängig vom gewählten Schütz:           Last-Nennspannung: K3-10... Leistungsschütz 4 kW Bemessungsbetriebsstrom Ie 230 V 11 A     380-400 V 10 A   Bemessungsleistung 230 V 3 kW     380-440 V 4 kW                             Last-Nennspannung: K3-18... Leistungsschütz 7,5 kW  Bemessungsbetriebsstrom Ie 230 V 18 A     380-400 V 18 A   Bemessungsleistung 230 V 5 kW     380-440 V 7,5 kW                             Last-Nennspannung: K3-22... Leistungsschütz 11 kW Bemessungsbetriebsstrom Ie 230 V 22 A     380-400 V 22 A   Bemessungsleistung 230 V 6 kW     380-440 V 11 kW                   anbaubare Hilfskontakte / Hilfsschaltglieder: P1T.. Seitenanfang         auf dem Leistungsschütz   bis zu 2 Stück HN.. (Ö/S) siehe Reiter "Zubehör"         Leistung der Magnetspule im Schütz: P1T.. Seitenanfang         wechselstrombetätigt / AC Spulen Einschalten: 33-45 VA     Halten: 7-10 VA     Halten: 2,6-3 Watt           Entstörbauteil, Varistor, Diode enthalten nur bei 400 V-Spule   Steuerspannungsbereich wechselstrombetätigt 0,85 - 1,1 fach     gleichstrombetätigt 0,85 - 1,1 fach           Schalthäufigkeit: P1T.. Seitenanfang         Leerschalthäufigkeit pro Stunde 10.000 mal   in Betrieb AC3, bei Ie pro Stunde 600 mal   Mechanische Lebensdauer AC-betätigung 10 Mio.           Schaltzeiten / Verzug: P1T.. Seitenanfang         wechselstrombetätigt / AC Spulen Schließverzug 8-16 ms     Öffnerverzug 5-13 ms           Zulässige Umgebungstemperatur: P1T.. Seitenanfang während des Betriebs gekapselt in Standardgehäuse:   -40 bis +40  °C   während der Lagerung:   -40 bis +90  °C           Verlustleistung pro Pol: P1T... Seitenanfang bei Belastung mit Ie / AC3 400V   0,21 Watt   Kontaktwiderstand pro Pol   2,1 mOhm           Kurzzeitstromfestigkeit: P1T.. Seitenanfang der Hauptkontakt des Leistungsschütz  10 Sekunden: 96 A      120 Sekunden: 42 A           Kurzschlussschutz: P1T.. Seitenanfang für Schütze ohne Motorschutzrelais:       nach Koordinations-Type "1" gL (gG) 63 A   nach Koordinations-Type "2" gL (gG) 25 A   ohne Verschweißen der Kontakte gL (gG) 16 A   für Schütze mit Motorschutz (MSR): hier bestimmt das Gerät mit der kleineren Steuersicherung (Schütz oder Motorschutz) die Sicherung der Kombination.   siehe unten                   Anschluss und Montage: P1T.. Seitenanfang Klemme:       1 Leiter pro Klemme:     Anschlussquerschnitt der Hauptschaltglieder eindrähtig 0,75 bis 6,0 mm²     feindrähtig 1,0 bis 4,0 mm²     feindrähtig mit ADH 0,75 bis 4,0 mm²     2 Leiter pro Klemme: siehe Datenblatt           Anschlussquerschnitt der Magnetspule eindrähtig 0,75 bis 2,5 mm²     feindrähtig 0,5 bis 2,5 mm²     feindrähtig mit ADH 0,5 bis 1,5 mm²   Anschlussschraube Schraub/Kopf M3,5 / Pz2   Anzugsdrehmoment:   0,8-1,4 Nm

Direktstarter mit Wahlschalter und Überstromschutzrelais Details zum beiliegenden Motorschutzrelais U12/16E Direktstarter sind äußerst robuste und zuverlässige Kombinationen aus einem Leistungsschütz und einer Überstromschutzeinrichtung in einem IP65 Gehäuse. Mit einem Direktstarter können Elektromotoren bis 4 kW, 7,5 kW, oder 11 kW direkt eingeschalten werden.  Vorteil: Der Wahl-Drehschalter kann zwischen AUTO-0-HAND gedreht werden. Die Stellung steht jeweils für AUTO: Die Steuerung erfolgt nur über externe Schalter. Das kann ein Niveauschalter, Thermostat oder sonst ein Dauerkontaktgeber sein. Solange dieser Schalter "EIN" bzw. Durchgang schaltet, ist der Leistungsschütz eingeschalten  0: Die Steuerung/ der Leistungsschütz/ die LAst sind aus HAND: Die Steuerung erfolgt nun nur hier vom Direktstarter aus. Externe Befehlsgeber werden nicht beachtet. Der Schütz wird sofort eingeschalten und bleibt solange erregt, bis der Wahlschalter auf "0" gedreht wird.   - Auslösezeiten des Motorschutzrelais- Schaltungsbeispiel- Erklärung der Öffner-Kontakt (95/96) des MSR - Auswahl der Vorsicherung abhängig vom Einstellwertswert- Auslösezeiten des Motorschutzrelais    Daten zum Motorschutzrelais Schnellauswahl:                                             Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Bemessungswerte des Direktstarters P1W..           Bemessungsisolationsspannung Ui 690 V~ AC           Die Kombination bestehend aus:       - Leistungsschütz bei Variante 4 kW Leistungsschütz: K3-10ND10...   - Leistungsschütz bei Variante 7,5 kW Leistungsschütz: K3-18ND10...   - Leistungsschütz bei Variante 11 kW Leistungsschütz: K3-22ND10...           - beigestellt Motorschutzrelais: nach Wahl der Variante   nicht dabei: Kabelverschraubung               AC3: Schalten von Drehstrommotoren: P1W.. Seitenanfang         Schaltleistungswerte von Drehstrommotoren 50-60Hz     abhängig vom gewählten Schütz:           Last-Nennspannung: K3-10... Leistungsschütz 4 kW Bemessungsbetriebsstrom Ie 230 V 11 A     380-400 V 10 A   Bemessungsleistung 230 V 3 kW     380-440 V 4 kW                             Last-Nennspannung: K3-18... Leistungsschütz 7,5 kW  Bemessungsbetriebsstrom Ie 230 V 18 A     380-400 V 18 A   Bemessungsleistung 230 V 5 kW     380-440 V 7,5 kW                             Last-Nennspannung: K3-22... Leistungsschütz 11 kW Bemessungsbetriebsstrom Ie 230 V 22 A     380-400 V 22 A   Bemessungsleistung 230 V 6 kW     380-440 V 11 kW                   anbaubare Hilfskontakte / Hilfsschaltglieder: P1W.. Seitenanfang         auf dem Leistungsschütz   bis zu 2 Stück HN.. (Ö/S) siehe Reiter "Zubehör"         Leistung der Magnetspule im Schütz: P1W.. Seitenanfang         wechselstrombetätigt / AC Spulen Einschalten: 33-45 VA     Halten: 7-10 VA     Halten: 2,6-3 Watt           Entstörbauteil, Varistor, Diode enthalten nur bei 400 V-Spule   Steuerspannungsbereich wechselstrombetätigt 0,85 - 1,1 fach     gleichstrombetätigt 0,85 - 1,1 fach           Schalthäufigkeit: P1W.. Seitenanfang         Leerschalthäufigkeit pro Stunde 10.000 mal   in Betrieb AC3, bei Ie pro Stunde 600 mal   Mechanische Lebensdauer AC-betätigung 10 Mio.           Schaltzeiten / Verzug: P1W.. Seitenanfang         wechselstrombetätigt / AC Spulen Schließverzug 8-16 ms     Öffnerverzug 5-13 ms           Zulässige Umgebungstemperatur: P1T.. Seitenanfang während des Betriebs gekapselt in Standardgehäuse:   -40 bis +40  °C   während der Lagerung:   -40 bis +90  °C           Verlustleistung pro Pol: P1W... Seitenanfang bei Belastung mit Ie / AC3 400V   0,21 Watt   Kontaktwiderstand pro Pol   2,1 mOhm           Kurzzeitstromfestigkeit: P1W.. Seitenanfang der Hauptkontakt des Leistungsschütz  10 Sekunden: 96 A      120 Sekunden: 42 A           Kurzschlussschutz: P1W.. Seitenanfang für Schütze ohne Motorschutzrelais:       nach Koordinations-Type "1" gL (gG) 63 A   nach Koordinations-Type "2" gL (gG) 25 A   ohne Verschweißen der Kontakte gL (gG) 16 A   für Schütze mit Motorschutz (MSR): hier bestimmt das Gerät mit der kleineren Steuersicherung (Schütz oder Motorschutz) die Sicherung der Kombination.   siehe unten                   Anschluss und Montage: P1W.. Seitenanfang Klemme:       1 Leiter pro Klemme:     Anschlussquerschnitt der Hauptschaltglieder eindrähtig 0,75 bis 6,0 mm²     feindrähtig 1,0 bis 4,0 mm²     feindrähtig mit ADH 0,75 bis 4,0 mm²     2 Leiter pro Klemme: siehe Datenblatt           Anschlussquerschnitt der Magnetspule eindrähtig 0,75 bis 2,5 mm²     feindrähtig 0,5 bis 2,5 mm²     feindrähtig mit ADH 0,5 bis 1,5 mm²   Anschlussschraube Schraub/Kopf M3,5 / Pz2   Anzugsdrehmoment:   0,8-1,4 Nm

Direktstarter für Pneumatikschalter mit Wahlschalter und Überstromschutzrelais Details zum beiliegenden Motorschutzrelais U12/16E Direktstarter sind äußerst robuste und zuverlässige Kombinationen aus einem Leistungsschütz und einer Überstromschutzeinrichtung in einem IP65 Gehäuse. Mit einem Direktstarter können Elektromotoren bis 4 kW, 7,5, oder 11 kW direkt eingeschalten werden.  Vorteil: Dieser P1WP Direktstarter besitzt einen Pneumatikschalter.  AUTO: Die Steuerung erfolgt nur über externe Pneumatikdruck. Das kann ein P1-LT sein. Ein Luftstoß schaltet den integrierten Pneumatikschalter ein. Der Pneumatikschalter rastet dabei ein. Solange der Pneumatikschalter eingerastet bleibt, ist der Leistungsschütz eingeschalten. Bei erneutem Luftstoß wird der Pneumatikschalter ausgerastet und schaltet den Leistungsschütz ab. 0: Die Steuerung/ der Leistungsschütz/ die LAst sind aus HAND: Die Steuerung erfolgt nun nur hier vom Direktstarter aus. Externe Befehlsgeber werden nicht beachtet. Der Schütz wird sofort eingeschalten und bleibt solange erregt, bis der Wahlschalter auf "0" gedreht wird.   - Auslösezeiten des Motorschutzrelais- Schaltungsbeispiel- Erklärung der Öffner-Kontakt (95/96) des MSR - Auswahl der Vorsicherung abhängig vom Einstellwertswert- Auslösezeiten des Motorschutzrelais    Daten zum Motorschutzrelais Schnellauswahl:                                             Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Bemessungswerte des Direktstarters P1W..           Bemessungsisolationsspannung Ui 690 V~ AC           Die Kombination bestehend aus:       - Leistungsschütz bei Variante 4 kW Leistungsschütz: K3-10ND10...   - Leistungsschütz bei Variante 7,5 kW Leistungsschütz: K3-18ND10...   - Leistungsschütz bei Variante 11 kW Leistungsschütz: K3-22ND10...           - beigestellt Motorschutzrelais: nach Wahl der Variante   nicht dabei: Kabelverschraubung               AC3: Schalten von Drehstrommotoren: P1W.. Seitenanfang         Schaltleistungswerte von Drehstrommotoren 50-60Hz     abhängig vom gewählten Schütz:           Last-Nennspannung: K3-10... Leistungsschütz 4 kW Bemessungsbetriebsstrom Ie 230 V 11 A     380-400 V 10 A   Bemessungsleistung 230 V 3 kW     380-440 V 4 kW                             Last-Nennspannung: K3-18... Leistungsschütz 7,5 kW  Bemessungsbetriebsstrom Ie 230 V 18 A     380-400 V 18 A   Bemessungsleistung 230 V 5 kW     380-440 V 7,5 kW                             Last-Nennspannung: K3-22... Leistungsschütz 11 kW Bemessungsbetriebsstrom Ie 230 V 22 A     380-400 V 22 A   Bemessungsleistung 230 V 6 kW     380-440 V 11 kW                   anbaubare Hilfskontakte / Hilfsschaltglieder: P1W.. Seitenanfang         auf dem Leistungsschütz   bis zu 2 Stück HN.. (Ö/S) siehe Reiter "Zubehör"         Leistung der Magnetspule im Schütz: P1W.. Seitenanfang         wechselstrombetätigt / AC Spulen Einschalten: 33-45 VA     Halten: 7-10 VA     Halten: 2,6-3 Watt           Entstörbauteil, Varistor, Diode enthalten nur bei 400 V-Spule   Steuerspannungsbereich wechselstrombetätigt 0,85 - 1,1 fach     gleichstrombetätigt 0,85 - 1,1 fach           Schalthäufigkeit: P1W.. Seitenanfang         Leerschalthäufigkeit pro Stunde 10.000 mal   in Betrieb AC3, bei Ie pro Stunde 600 mal   Mechanische Lebensdauer AC-betätigung 10 Mio.           Schaltzeiten / Verzug: P1W.. Seitenanfang         wechselstrombetätigt / AC Spulen Schließverzug 8-16 ms     Öffnerverzug 5-13 ms           Zulässige Umgebungstemperatur: P1T.. Seitenanfang während des Betriebs gekapselt in Standardgehäuse:   -40 bis +40  °C   während der Lagerung:   -40 bis +90  °C           Verlustleistung pro Pol: P1W... Seitenanfang bei Belastung mit Ie / AC3 400V   0,21 Watt   Kontaktwiderstand pro Pol   2,1 mOhm           Kurzzeitstromfestigkeit: P1W.. Seitenanfang der Hauptkontakt des Leistungsschütz  10 Sekunden: 96 A      120 Sekunden: 42 A           Kurzschlussschutz: P1W.. Seitenanfang für Schütze ohne Motorschutzrelais:       nach Koordinations-Type "1" gL (gG) 63 A   nach Koordinations-Type "2" gL (gG) 25 A   ohne Verschweißen der Kontakte gL (gG) 16 A   für Schütze mit Motorschutz (MSR): hier bestimmt das Gerät mit der kleineren Steuersicherung (Schütz oder Motorschutz) die Sicherung der Kombination.   siehe unten                   Anschluss und Montage: P1W.. Seitenanfang Klemme:       1 Leiter pro Klemme:     Anschlussquerschnitt der Hauptschaltglieder eindrähtig 0,75 bis 6,0 mm²     feindrähtig 1,0 bis 4,0 mm²     feindrähtig mit ADH 0,75 bis 4,0 mm²     2 Leiter pro Klemme: siehe Datenblatt           Anschlussquerschnitt der Magnetspule eindrähtig 0,75 bis 2,5 mm²     feindrähtig 0,5 bis 2,5 mm²     feindrähtig mit ADH 0,5 bis 1,5 mm²   Anschlussschraube Schraub/Kopf M3,5 / Pz2   Anzugsdrehmoment:   0,8-1,4 Nm

AC-DC Netzteil für 5A / 24VDC Das PIC120.242c ist ein Hutschienen-Netzteil für 1-Phasen-Systeme. Das AC/DC-Netzteil eignet sich,um genug Strom für die hohe Anzugsleistung von Leistungsschütze mit 24 VDC-Spulen bereitzustellen. Der Leistungsbedarf von konventionellen DC-Spulen ist in den ersten 50ms während des Schließvorgangs sehr hoch. Nach Erregung der Spule ist die Halteleistung und der Energiebedarf sehr gering.   Vergleichen Sie die Ausgangsleistung dieses Netzteils (= 120W) mit dem Leistungsbedarf Ihres Schützes (mit 24 VDC-Spule): zb.B. Schütz:   Anzugsleistung | Halteleistung K3-10..=24:      75 Watt | 2 Watt [o.k.]K3-14..=24:      75 Watt | 2 Watt [o.k.]K3-18..=24:      75 Watt | 2 Watt [o.k.]K3-22..=24:      75 Watt | 2 Watt [o.k.]K3DC-20..=24:    120 Watt | 2 Watt [o.k.]K3DC-48..=24:    120 Watt | 2 Watt [o.k.] Das Netzteil bietet auch einen OK-Rückmelde-Überwachungskontakt für den DC-Ausgangsteil. So können Fehler in der DC-Versorgung fernangezeigt werden.     Varianten Typ:           Eingangsdaten       AC-Eingangsspannung    AC 200-240 +/- 10%   Leistungsfaktor   0,52   Einschaltstrombegrenzung   NTC   Einschaltstrom (in der Spitze)   28 A   Externe Eingangsabsicherung mind.    B10A / C-6A           Ausgangsdaten       Nennspannung   24 VDC   Einstellbereich   24-28 Volt   Ausgangsstrombereich   5 A bei 24 VDC4,3 A bei 28 VDC 5 A bei 24 VDC und Umgebungstem. kleiner 55° C3,1 A bei 24 VDC und Umgebungstem. kleiner 70° C4,3 A bei 28 VDC und Umgebungstem. kleiner 55° C2,7 A bei 28 VDC und Umgebungstem. kleiner 70° C   Ausgangsstrom   120 W bei Umgebungstem. kleiner 55°C75 W bei Umgebungstem. kleiner 70°C   max. Restwelligkeit   100mVpp           Überblick       Abmessungen (BxHxT)   39mm x 124mm x 124mm   Gewicht pro Stück ohne Verpack.   550g   Derating   3W/°C bei 55 °C   Montageart   DIN-Schiene   Wirkungsgrad typ.   91,4 %   Verlustleistung, typ.   12,6 Watt   MTBF SN 29500@ 40°C(h)   1.720.000h   DC-OK-Signal   ja, Kontakt-Belastbarkeit: DC1:60 VDC: 0.3A, 30 VDC: 1 A,30 VAC: 0,5AMindestdurchschlagspannung/Strom: 1mA, 5V       weitere Informationen finden Sie im Datenblatt

Ihr Browser kann dieses Video nicht wiedergeben. Mechanische Verriegelung zum gegenseitigen Sperren zweier Leistungsschütze in einer Wendeschützkombination. Zur Änderung der Drehrichtung eines Elektomotors oder zur Polumschaltungen für 2 Geschwindigkeitsstufen oder auch während des Schweranlaufs werden die Wicklungen eines Elektromotors oft von zwei separaten Schützen in unterschiedlicher Schaltung angesteuert. In keinem Fall dürfen beide Schütze gleichzeitig eingeschalten sein! Die mechanische Verriegelung verhindert, dass ein Schütz seine Hauptkontakte schließen kann, während zuvor bereits der andere Schütz seine Hauptkontakte geschlossen hat. Die mechanische Verriegelung wird einfach zwischen zwei Schütze geklemmt. Über Justierstifte nimmt die Verriegelung direkten Einfluss und verhindert mechanisch die Schließbarkeit der Hauptkontakte des in zeitlicher Reihenfolge zweiten Schütz.  Übrigens: Für Schützkombinationen ab 7,5 kW Motornennleistung bieten wir auch fertige aufgebaute Schützkombinationen an . Neben einer integrierten mechanischen Verriegelung besitzen unsere Schützkombinationen auch eine elektronische Verriegelung. Mechanische Verriegelung passend für Leistungsschütz: Typ: Montage:   K3-07 bis K3-40KG3-07 bis KG3-40K2-07 bis K2-37 LG10889 horizontal

Einschaltreihenfolgen einfach steuern: Die Einschaltverzögerung wird direkt zwischen die Ansteuerung der Schützspule installiert. Das Gehäuse kann auf dem Schütz aufgeschnappt werden und belegt 2 Steckplätze. Mit der K2-TE als Verzögerung schaltet der Schütz erst nach Zeitablauf automatisch ein. Solange die Verzögerungszeit abläuft, leuchtet die rote LED. Mit diesem Bauteil sparen Sie einen zusätzlichen SPS-Logikbaustein. Mit dem Verzögerungsglied K2-TE können z.B. Einschaltreihenfolgen bestimmt werden. Wenn Maschinen erst eine gewisse Zeit nach einer anderen Maschine eingeschaltet werden dürfen, können Sie mit der K2-TE ganz einfach eine Pause und Zeitabstand erzeugen. Wofür ist das relevant:  Beispiel: Es soll eine Umwälzpumpe und eine Heizung eingeschaltet werden, jedoch muß die Umwälzpumpe zuerst und erst nach 5 Sekunden der Heizstab eingeschaltet werden. Dieser Schaltung wäre mit K2-TE ganz ohne weitere Logik einfach umsetzbar.    Varianten Typ: Betätigungsspannung  Zeitbereich Nennstrom         einstellbar durch Drehpoti AC15     K2-TE30 60 24 - 60  VAC/DC 1- 30 Sek. 0,75 A     K2-TE30 250 100 - 250  VAC/DC 1- 30 Sek. 0,75 A                 K2-TE180 60 24 - 60  VAC/DC 10- 180 Sek. 0,75 A     K2-TE180 250 100 - 250  VAC/DC 10- 180 Sek. 0,75 A                 K2-TE600 60 24 - 60  VAC/DC 30- 600 Sek. 0,75 A     K2-TE600 250 100 - 250  VAC/DC 30- 600 Sek. 0,75 A             Spannungebereich    0,8-1,1x Us       Wiederholgenauigkeit   unter 1%        Erholzeit (typisch)   50ms                   Spannungsabfall nach der Verzögerungszeit te   unter 3 Volt       Bei einer Steuerspannung 24V: Am Schütz eine Spule für 20V- verwenden                       Max. zulässiger Einschaltspitzenstrom    25A bis 10ms       Einschaltdauer   100 %       Umgebungstemperatur   -40° bis + 60° C       Kurzschlußschutz   2A                                Die Einschaltverzögerung ist auf alle Schütze der Baureihe K(G)3-07.. bis K3-115.. und K2-..montierbar. Typ "K2-TE" kann an folgenden Schütze oben aufgesteckt werden: HN passt für...: und für...: K(G)3-07.. K(G)3-10ND... K(G)3-14ND... K(G)3-18ND... K(G)3-22ND... K(G)3-24A00.. K(G)3-32A00.. K(G)3-40A00.. K(G)3-50A00.. K(G)3-62A00.. K(G)3-74A00.. K3-90A00.. K3-115A00..
