DC-Schütz K3DC-20
- Artikel-Nr.: K3DC-20A00_230
- EAN / GTIN: 9005738886002

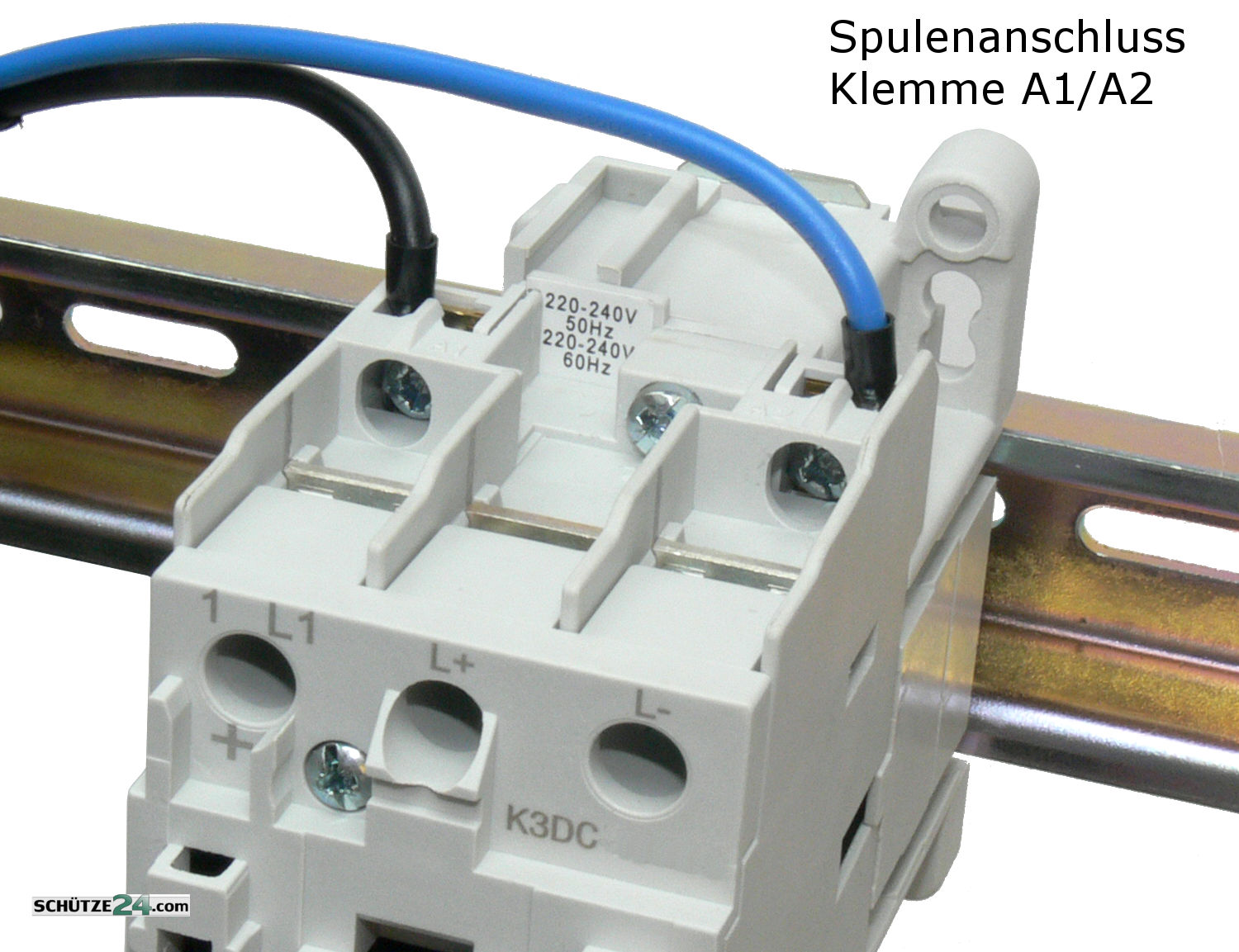

- Magnetspule: 220-230V 50Hz, 240V /60Hz
- Spulenleistung: Einschalten: 90 VA, Halten 3 Watt
-
Zulassungen:
| Menge | Stückpreis (netto) |
|---|---|
| bis 2 Schütze | 269,05 € * |
| ab 3 Schütze | 255,60 € * |
* Preise zzgl. gesetzlicher MwSt. Lieferung frei Haus
Sofort versandfertig, Lieferzeit 1-3 Werktage
Schaltleistung Gleichstromschütz K3DC-20:
Nennspannung: ... mehr
| Schaltleistung Gleichstromschütz K3DC-20: | |||||
|---|---|---|---|---|---|
| Nennspannung: | |||||
| DC1: Bemessungsbetriebsstrom Ie |  |
bis 600 V=DC : bis 1.000 V=DC : bis 1.200 V=DC : |
20 A - A - A |
ohmsche DC-Lasten |

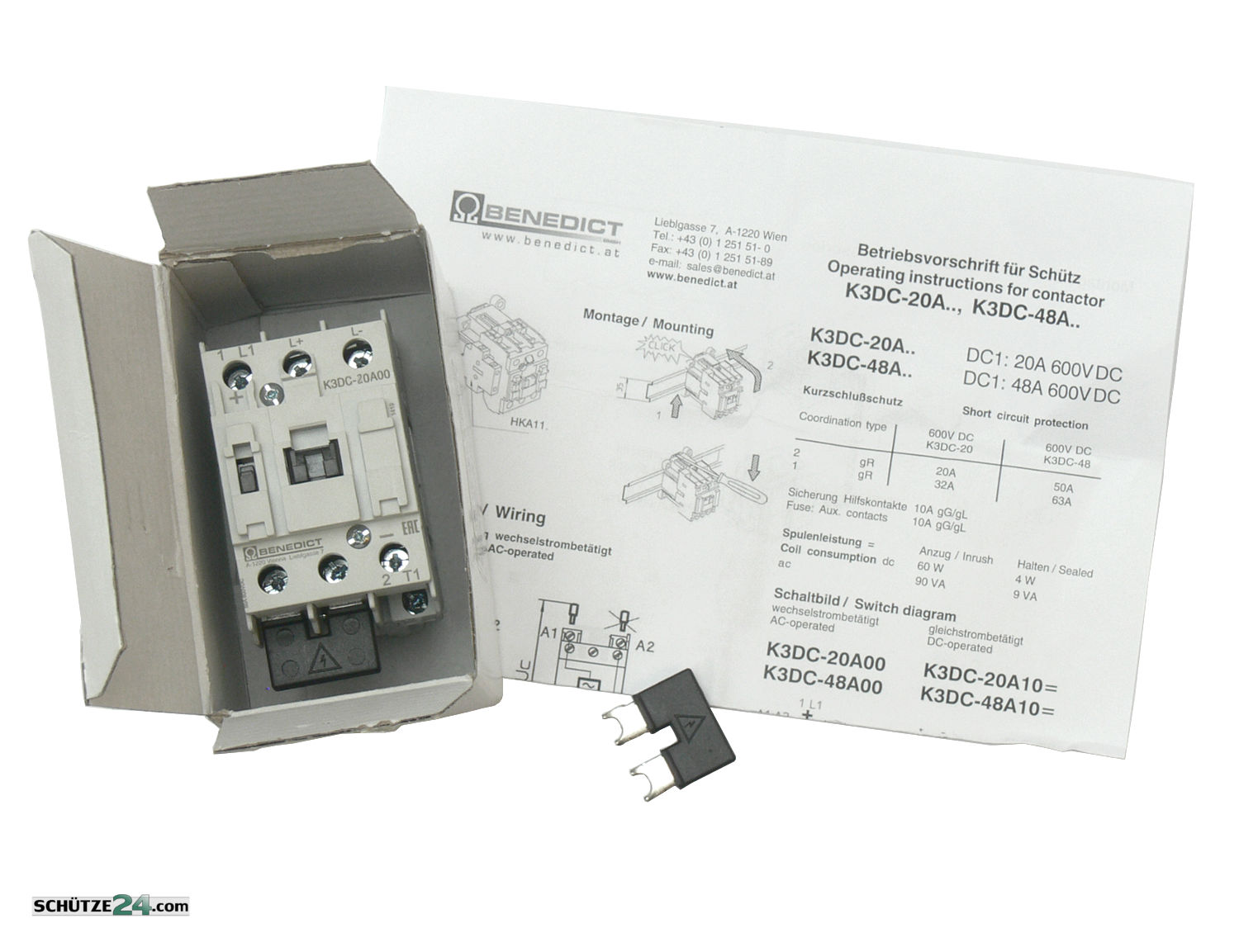

DC-Hochvolt-Schütze schalten und trennen Lichtbogenfrei hohe DC-Gleichspannung. Die Schütze sind gepolt und besitzen Löschmagnete. Aus diesem Grund darf die Stromflußrichtung nicht gewechselt werden. Beachten Sie die Gerätebeilage und Installationsvorschrift sowie die am Schütz aufgedruckte Polarität. |
| DC3/5: Bemessungsbetriebsstrom Ie |  |
bis 310 V=DC : bis 460 V=DC : bis 600 V=DC : |
- A - A - A |
induktive DC-Lasten | |
Schnellauswahl: |
Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 |
|||
Bemessungswerte des Hochvolt-Schütz: |
K3DC-20.. |
|
|
| Bemessungsisolationsspannung |
Ui |
600 V= DC | |
| Bemessungsstoßspannungsfestigkeit | Uimp | 8 kV | |

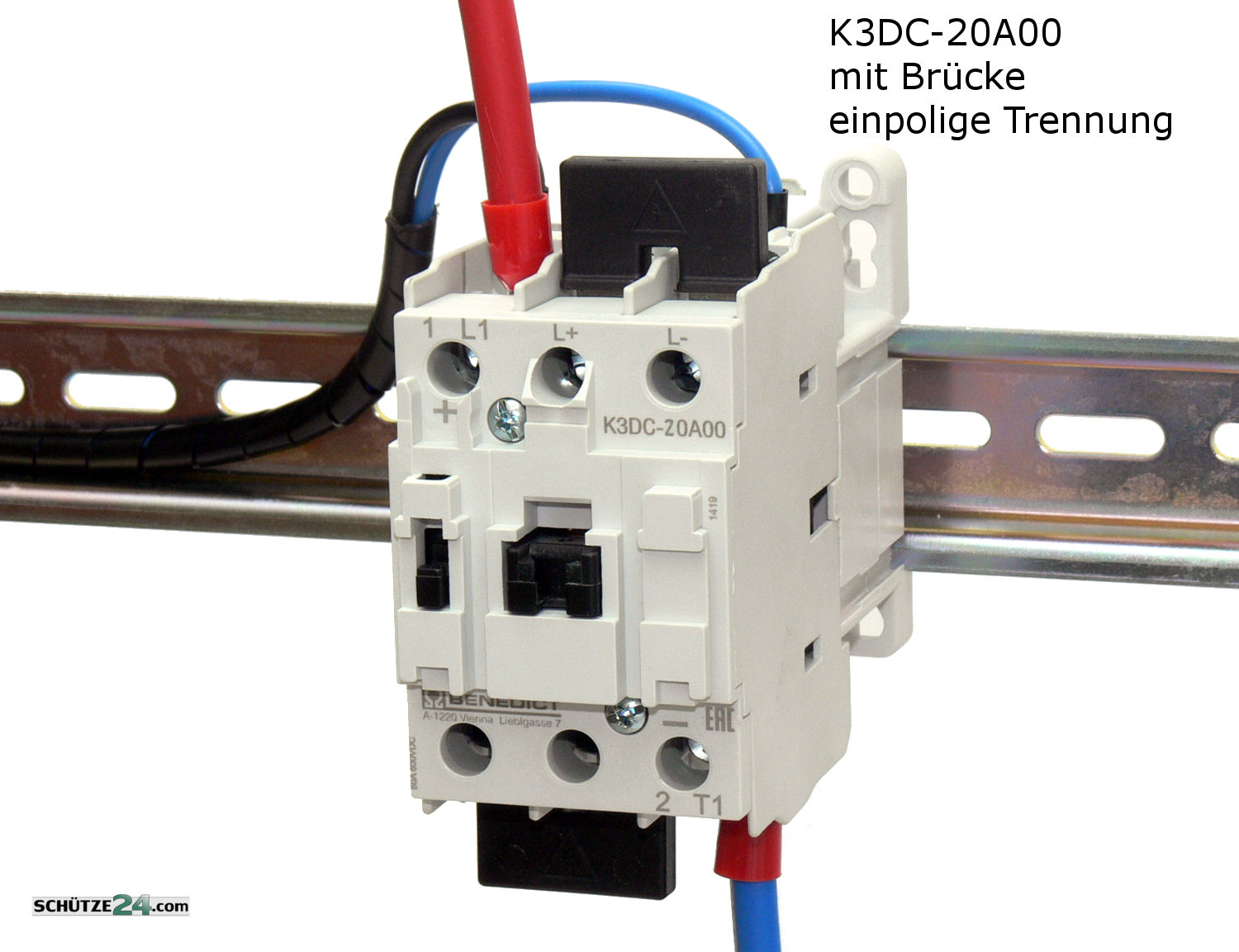

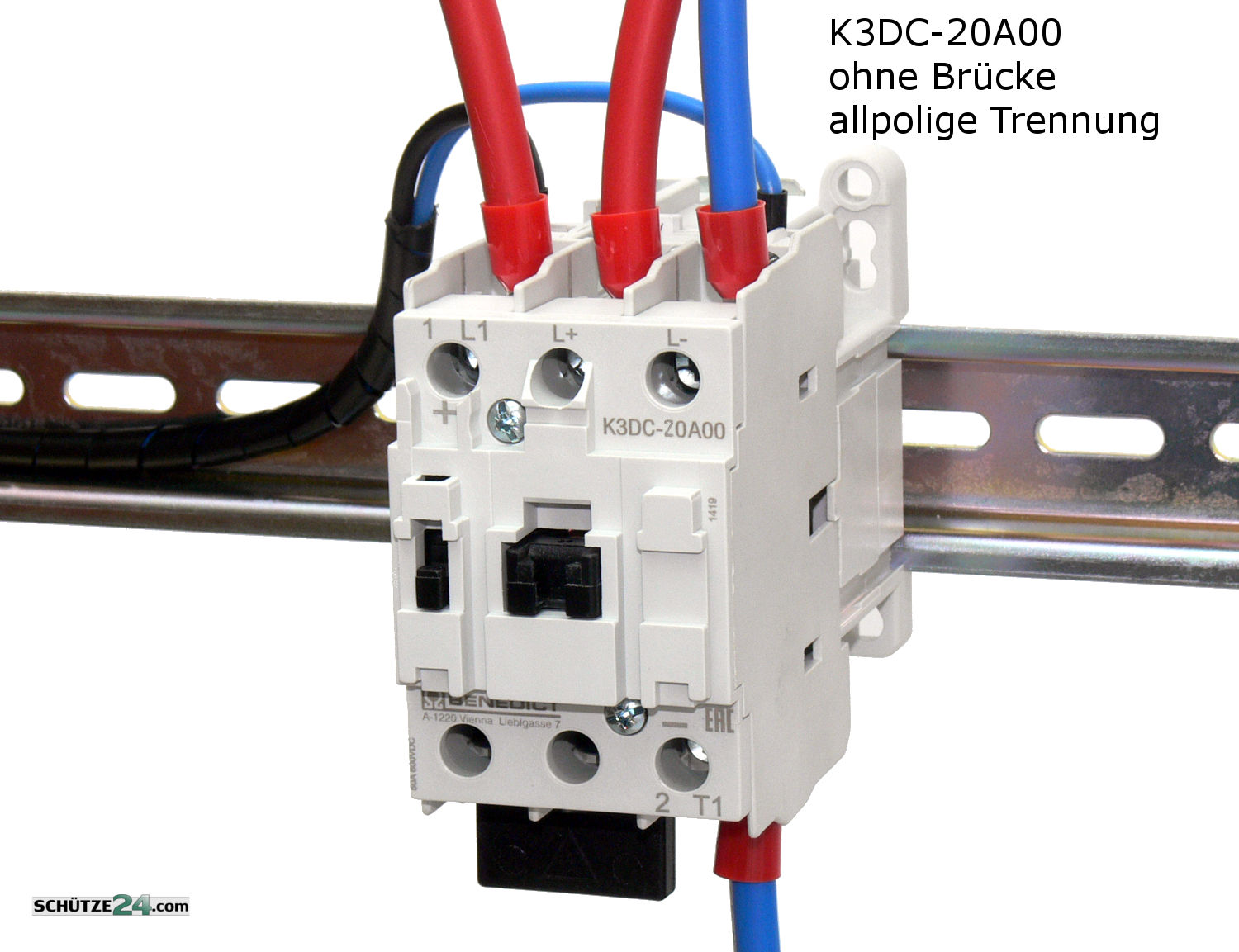

| Pole in Serie geschalten | 3 | ||
DC1: Schalten ohmscher Last: |
K3DC-20.. |
||
| Bemessungsbetriebsstrom Ie bei Reihenschaltung | bis 600 VDC | 20 A | |
| bis 1000 VDC | - A | ||
| bis 1200 VDC | - A | ||
DC3/5: Schalten induktiver Last / Neben- und Reihenschlußmotoren: |
K3DC-20.. |
||
| Bemessungsbetriebsstrom Ie bei Reihenschaltung | bis 310 VDC | - A | |
| bis 460 VDC | - A | ||
| bis 600 VDC | - A | ||
integrierte Hilfskontakte / Hilfsschaltglieder: |
K3DC-20.. |
||
| bei wechselstrombetätigt / AC Spulen | integriert: | keine | |
| bei gleichstrombetätigt / DC-Spulen | integriert: | 1 Schließer frei verfügbar | |
| zusätzliche Hilfskontakte | anbaubar: | HKA11 + HKT | |
Leistung der Magnetspule: |
K3DC-20.. |
||
| wechselstrombetätigt / AC Spulen | Einschalten: | 90 VA | |
| Halten: | 9 VA | ||
| Halten: | 3 Watt | ||
| gleichstrombetätigt / DC-Spulen | Einschalten: | 120 Watt | |
| Halten: | 2 Watt | ||
| Entstörbauteil, Varistor, Diode | mit AC-Spule: | nein | |
| mit DC-Spule: | ja | ||
| Steuerspannungsbereich | Uc | 0,85 - 1,1 fach | |
Schalthäufigkeit: |
K3DC-20.. |
||
| Mechanische Lebensdauer | 10 Mio. | ||
Schaltzeiten / Verzug: |
K3DC-20.. |
||
| wechselstrombetätigt / AC Spulen | Schließverzug | 10-25 ms | |
| Öffnerverzug | 6-18 ms | ||
| gleichstrombetätigt / DC-Spulen | Schließverzug | 15-25 ms | |
| Öffnerverzug | 40-70 ms | ||
Zulässige Umgebungstemperatur: |
K3DC-20.. |
||
| während des Betriebs: | -40 bis +40 °C (70°C) | ||
| während der Lagerung: | -40 bis +70 °C | ||
Verlustleistung pro Pol: |
K3DC-20.. |
||
| Kontaktwiderstand pro Pol | 1,8 mOhm | ||
| Kontaktwiderstand Pol in Serie | 5,4 mOhm | ||
Kurzschlussschutz / Vorsicherung: |
K3DC-20.. |
||
| Maximale Vorsicherung gPV nach Koordinations-Type "1" | 600 VDC | 63 A | |
| 1000 VDC | - A | ||
| Maximale Vorsicherung gPV nach Koordinations-Type "2" | 600 VDC | 50 A | |
| 1000 VDC | - A | ||
| Max. Kurzschlußstrom | 3 kA | ||
Anschluss und Montage: |
K3DC-20.. |
||
| Klemme: |  |
||
| Anschlussquerschnitt der Hauptschaltglieder | bis zu 2x 1,5 bis 10,0 mm² |
||
| Anzugsdrehmoment: | 2,3-2,7 Nm | ||
| Montage/Befestigung des Schütz auf | DIN-TS35 Schiene oder Schraubbefestigung |
||
| Schutzart | IP20 | ||
Daten nach UL508: |
K3DC-20.. |
||
| Bemessungsbetriebsstrom General Use Ie | 600 VDC | 20 A | |
| 1000 VDC | - | ||
| Motor Control Ie: | 220-240 VDC | 12 A | |
| 500 VDC | 12 A | ||
| 500-600 VDC | 12 A | ||
