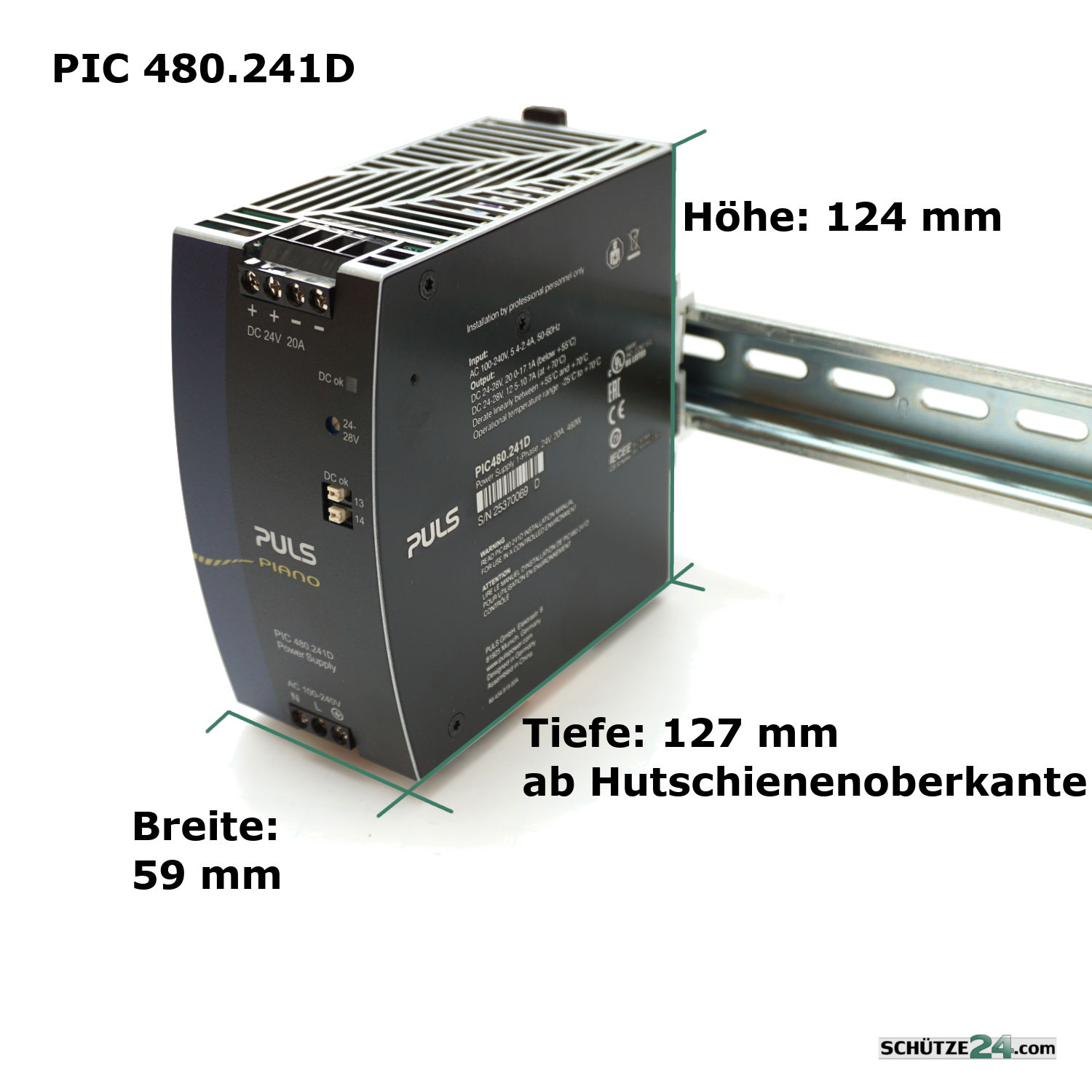

Netzteil PIC480.241D 24VDC 20A 480W Weitspannung

AC-DC Netzteil für 20A / 24VDC

Das PIC480.241D ist ein Hutschienen-Netzteil für 1-Phasen-Systeme.

Das AC/DC-Netzteil eignet sich,um genug Strom für die hohe Anzugsleistung von Leistungsschütze mit 24 VDC-Spulen bereitzustellen.

Der Leistungsbedarf von DC-Spulen ist in während des Schließvorgangs sehr hoch. Nach Erregung der Spule ist die Halteleistung und der Energiebedarf sehr gering.

Vergleichen Sie die Ausgangsleistung dieses Netzteils (= 480W) mit dem Leistungsbedarf Ihres Schützes (mit 24 VDC-Spule):

z.B. Schütz:   Anzugsleistung | Halteleistung

K3-90A00 24:        250 Watt | 5 Watt [o.k.]
K3-115A00 24:      250 Watt | 5 Watt [o.k.]
K3-116A00 24:      350 Watt | 5 Watt [o.k.]
K3-151A00 24:      350 Watt | 5 Watt [o.k.]
K3-176A00 24:      350 Watt | 5 Watt [o.k.]
K3-210A00 24:      360 Watt | 5 Watt [o.k.]
K3-260A00 24:      360 Watt | 5 Watt [o.k.]
K3-316A00 24:      360 Watt | 5 Watt [o.k.]
K3PV-150A00 24:  350 Watt | 5 Watt [o.k.]
K3PV-200A00 24:  350 Watt | 5 Watt [o.k.]
K3PV-240A00 24:  350 Watt | 5 Watt [o.k.]
K3PV-300A00 24:  360 Watt | 5 Watt [o.k.]
K3PV-400A00 24:  360 Watt | 5 Watt [o.k.]
K3PV-450A00 24:  360 Watt | 5 Watt [o.k.]

Das Netzteil bietet auch einen OK-Rückmelde-Überwachungskontakt für den DC-Ausgangsteil. So können Fehler in der DC-Versorgung fernangezeigt werden.

Aufgrund der integrierten Kondensatoren eignet sich das Netzteil in Kombination mit den Leistungsschützen auch für die Einhaltung der geforderten 3-Sekunden Zeitverzögerung gem.
VDE-AR-N 4105:2018-11.
