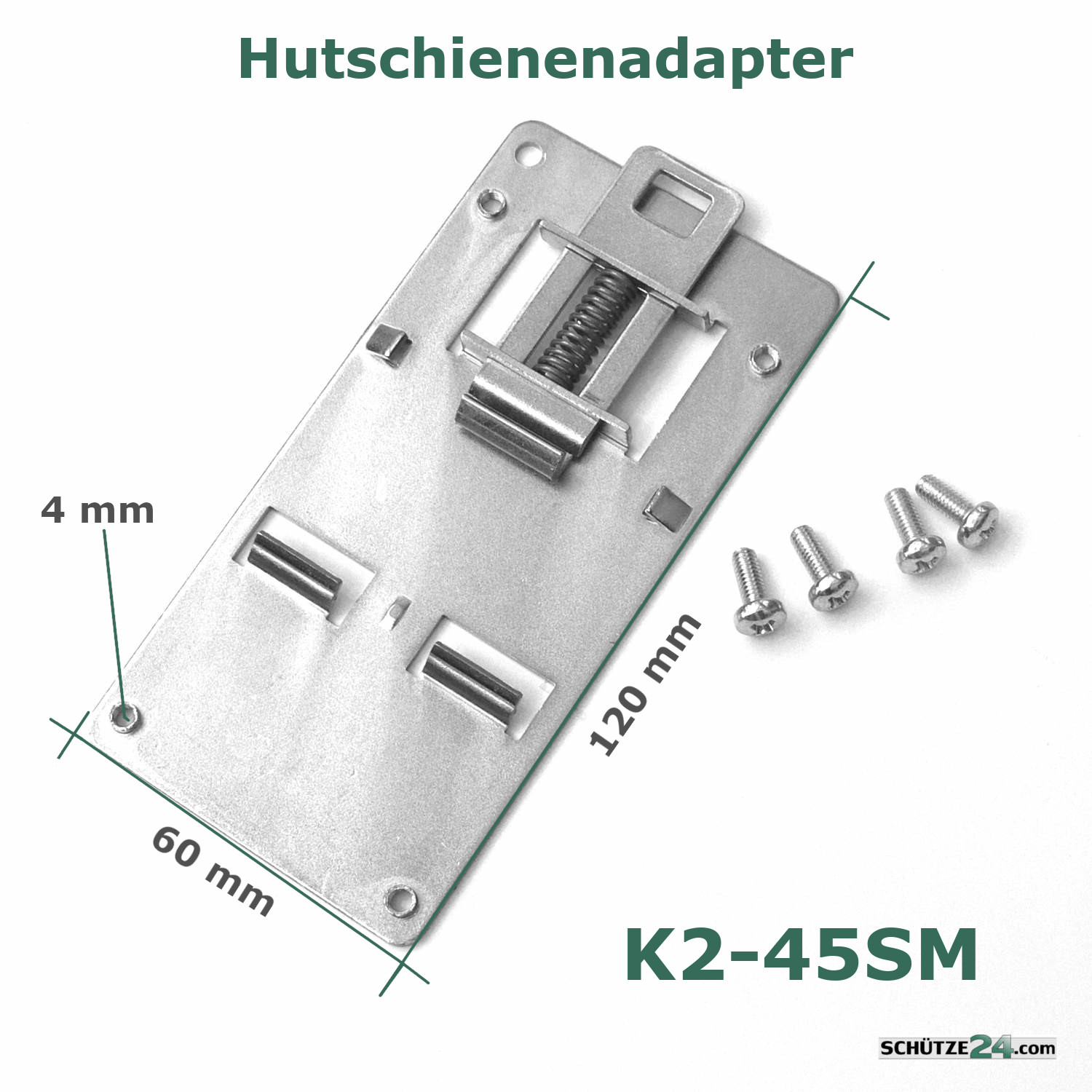

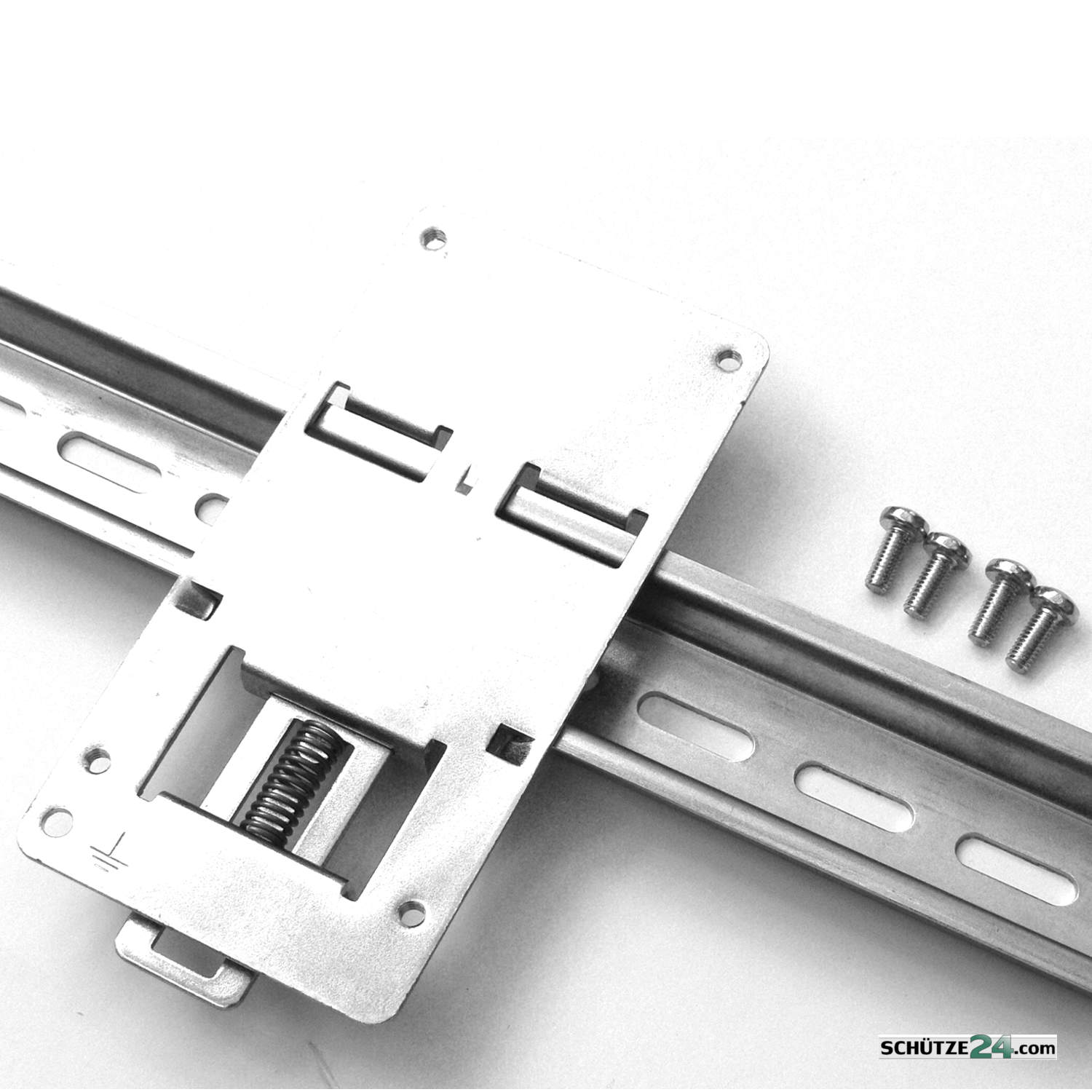

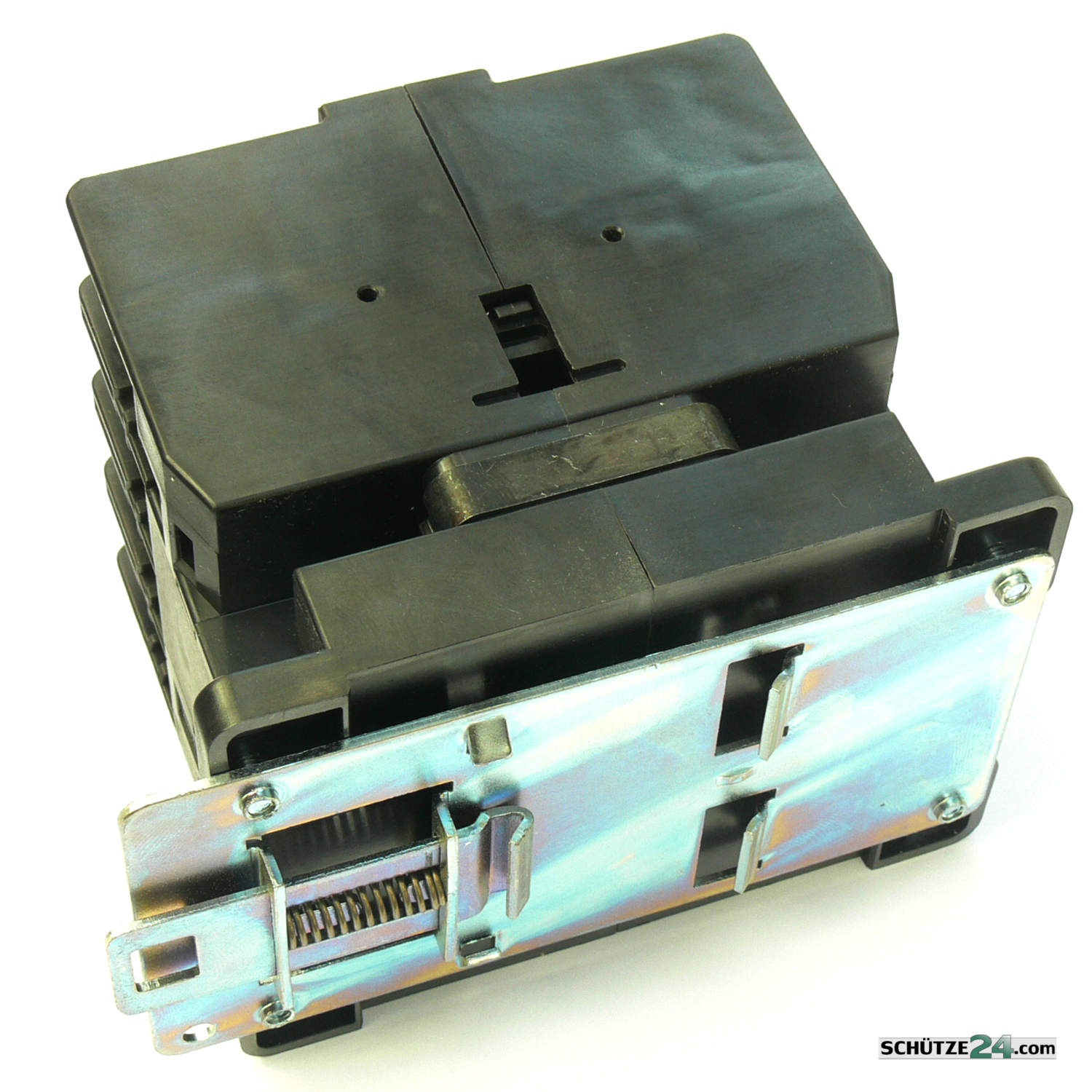

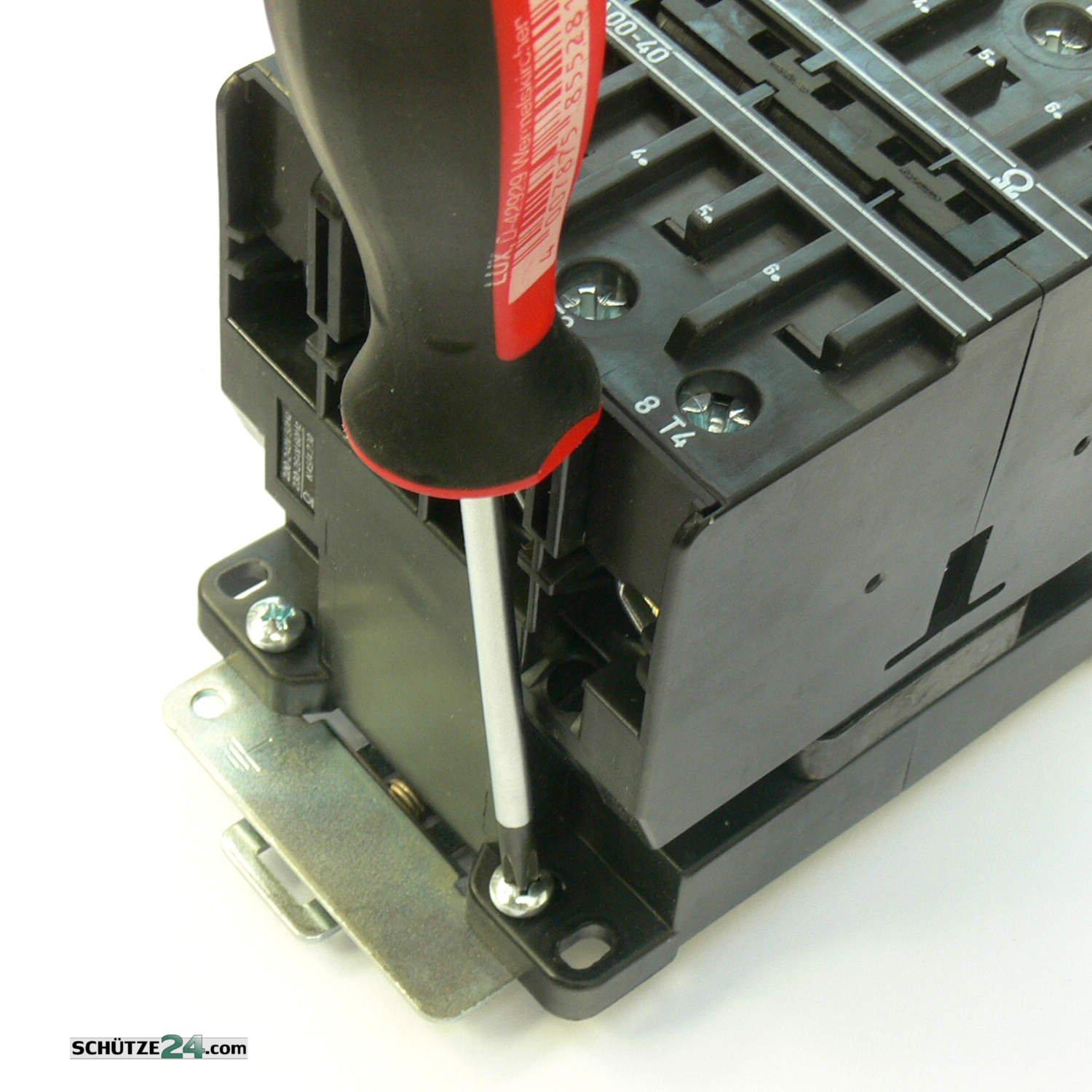

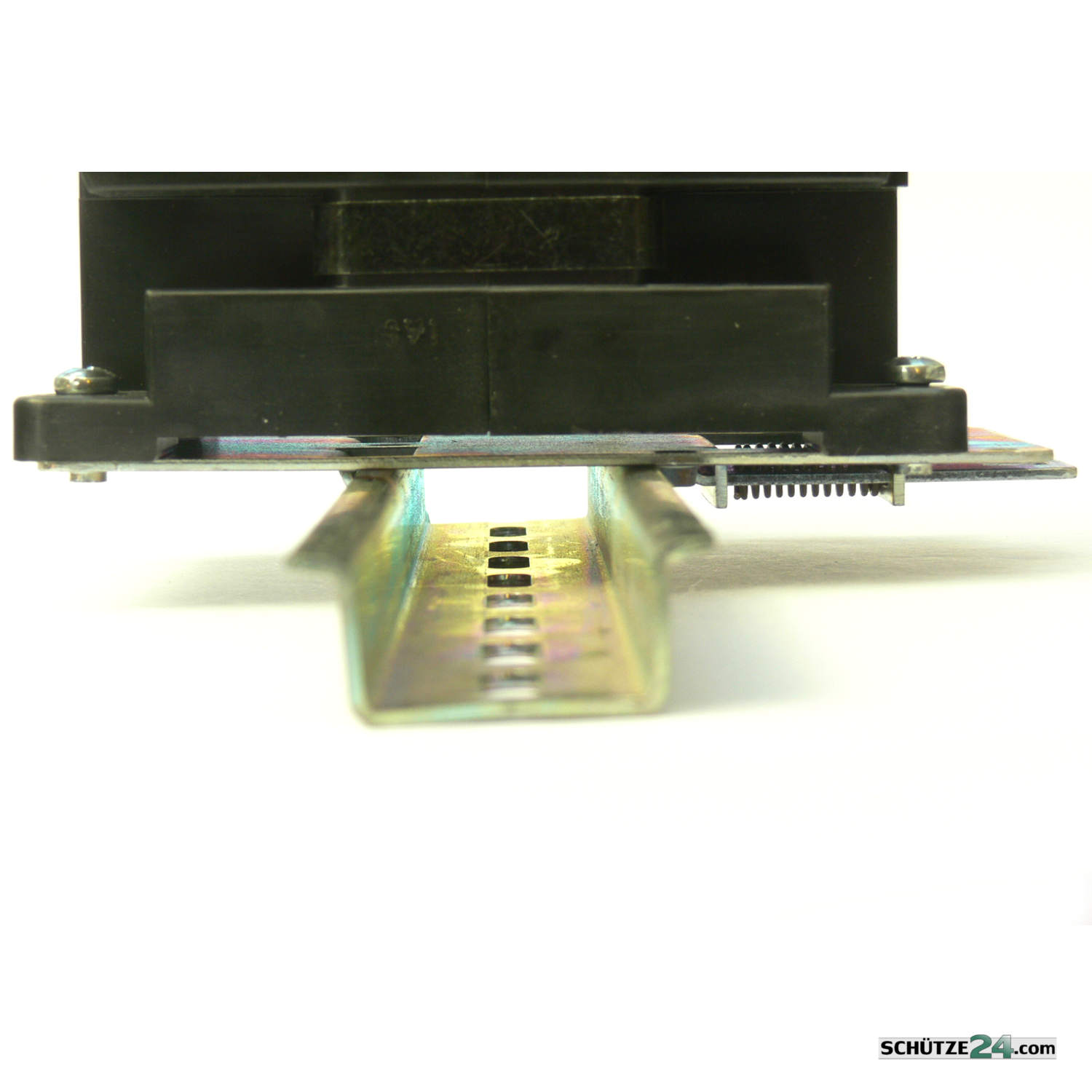

K2-45SM Hutschienenadapter

Schaltleistung:   Nennspannung:    Nennstrom Ie = Ith bis 690 V~AC : 80 A 1~ phasigohmsche AC-Lasten 4polige Leistungsschütze von Benedict sind äußerst zuverlässige Leistungsschütze. Sie  werden zum Beispiel zum allpoligen Trennen eingesetzt. Energieerzeugeranlagen (PV/Wind/Biomasse/ BHKW) besitzen einen NA-Schutz (Netz- und Anlagenschutz) um bei Grenzwerten die Anlage allpolig vom Netz zu trennen. . Bemessungsleistung (40°C) 400 V~AC : 55 kW 3~ phasig (ohmsch)Drehstromverbraucher Bemessungsleistung 380-415 V~AC : 22 kW 3~ phasig (induktiv) AC-Drehstrommotoren   Schnellauswahl:                                     Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Bemessungswerte des K3-Leistungsschütz K2-45A.. 4polig           Bemessungsisolationsspannung Ui 830 V~ AC   Einschaltvermögen dieses Schütze: Ieff bei 690 V~AC 700 A           Ausschaltvermögen dieses Schütz: Ieff bei 400 V~AC 600 A   K3-10 bis K3-22: cos φ=0,65 Ieff bei 500 V~AC 500 A   K3-24 bis K3-1200: cos φ=0,35 Ieff bei 690 V~AC 400 A           AC1: Schalten ohmscher Last: K2-45A.. 4polig Seitenanfang         Bemessungsbetriebsstrom Ie (=Ith), bis 40°C 690 V 80 A           Bemessungsleistung von Drehstromverbrauchern 50-60 Hz, cos φ=1 230 V 31,5 kW     380 V 52 kW     400 V 55 kW           Bemessungsbetriebsstrom Ie (=Ith), bis 60°C A 63 A           Bemessungsleistung von Drehstromverbrauchern 50-60 Hz, cos φ=1 230 V 25 kW     380 V 41 kW     400 V 43 kW           Mindest-Anschlußquerschnitt bei Belastung mit Ie (=Ith)   25 mm²           AC2/3: Schalten von Drehstrommotoren: K2-45A.. 4polig Seitenanfang         Bemessungsbetriebsstrom Ie 220 V 45 A   offen und gekapselt 230 V 45 A     240 V 45 A     380-400 V 45 A     415-440 V 45 A     500 V 45 A     660-690 V 31 A           Bemessungsleistung von Drehstrommotoren 50-60Hz 220-230 V 12,5 kW     380-440 V 22 kW     500 V 30 kW     690 V 30 kW           AC4: Schalten von Käfigläufermotoren, Reversieren, Tippen: K2-45A.. 4polig Seitenanfang         Bemessungsbetriebsstrom Ie 220 V 45 A   offen und gekapselt 230 V 45 A     240 V 45 A     380-400 V 45 A     415-440 V 45 A     500 V 45 A     690 V 31 A           Bemessungsleistung von Drehstrommotoren 50-60Hz 220-240 V 12,5 kW     380-440 V 22 kW     500 V 30 kW     690 V 30 kW           AC5a: Schalten von Gasentladungslampen: K2-45A.. 4polig Seitenanfang         Leuchtstofflampen pro Pol bei 220/230 Volt unkompensiert 88 A     einzelkompensiert 30 A     Duo-Schaltung 72 A           Metalldampflampen unkompensiert 50 A     einzelkompensiert 30 A           Quecksilberdampflampen / Hochdrucklampen unkompensiert 72 A     einzelkompensiert 30 A           AC5b: Schalten von Glühlampen: K2-45A.. 4polig Seitenanfang         Bemessungsbetriebsstrom Ie   43 A   pro Pol bei 220/230 Volt               AC6a: Schalten von Transformatoren, primärseitig K2-45A.. 4polig Seitenanfang         bei Einschaltrush n 30   Bemessungsbetriebsstrom Ie bei 400 V~AC 20 A           Bemessungsleistung in Abhängigkeit vom Einschaltrush n: 220-230 V 8 kVA   Für abweichende Einschaltrushfaktoren x ist 240 V 8,3 kVA   die Leistung neu zu berechnen nach Formel: Px = Pn*(n/x) 380-400 V 13,5 kVA     415-440 V 15 kVA     500 V 17 kVA     660-690 V 24 kVA           DC1: Schalten ohmscher Last: K2-45A.. 4polig Seitenanfang Zeitkonstante L/R < 1ms / Spannung über die Hauptkontakte:       Bemessungsbetriebsstrom Ie pro Pol pro Pol: 24 VDC 80 A     60 VDC 80 A     110 VDC 12 A     220 VDC 1,4 A           Bemessungsbetriebsstrom Ie bei Reihenschaltung    3 Pole in Serie:  24 VDC 80 A      60 VDC 80 A     110 VDC 80 A     220 VDC 63 A           DC3/5: Schalten induktiver Last / Neben- und Reihenschlußmotoren: K2-45A.. 4polig Seitenanfang Zeitkonstante L/R < 1ms       Bemessungsbetriebsstrom Ie pro Pol 24 VDC 110 A     60 VDC 60 A     110 VDC 1,8 A     220 VDC 0,25 A           Bemessungsbetriebsstrom Ie bei Reihenschaltung    3 Pole in Serie:  24 VDC 80 A      60 VDC 80 A     110 VDC 80 A     220 VDC 5 A           integrierte Hilfskontakte / Hilfsschaltglieder: K2-45A.. 4polig Seitenanfang         Hilfskontakte: integriert: keine     anbaubar: max. 6 HN / HA           Leistung der Magnetspule: K2-45A.. 4polig Seitenanfang         wechselstrombetätigt / AC Spulen Einschalten: 140-165 VA     Halten: 13-18 VA     Halten: 5,4 - 7 Watt   gleichstrombetätigt / DC-Spulen Einschalten: 140 Watt     Halten: 6 Watt           Entstörbauteil, Varistor, Diode enthalten: nein   Steuerspannungsbereich wechselstrombetätigt: 0,85 - 1,1 fach     gleichstrombetätigt: 0,8 - 1,1 fach           Schalthäufigkeit: K2-45A.. 4polig Seitenanfang         Leerschalthäufigkeit pro Stunde 7000   in Betrieb AC3, bei Ie pro Stunde 400   in Betrieb AC4, bei Ie pro Stunde 120   in Betrieb DC3, bei Ie pro Stunde 400   Mechanische Lebensdauer AC-betätigung 10 Mio.     DC-betätigung 10 Mio.                   Schaltzeiten / Verzug: K2-45A.. 4polig Seitenanfang bei Steuerspannung US ±10%       wechselstrombetätigt / AC Spulen Schließverzug 12-28 ms     Öffnerverzug 8-15 ms     Lichtbogendauer 10-25 ms   gleichstrombetätigt / DC-Spulen Schließverzug 12-23 ms     Öffnerverzug 10-18 ms     Lichtbogendauer 10-15 ms           Zulässige Umgebungstemperatur: K2-45A.. 4polig Seitenanfang während des Betriebs offener Einbau, Schaltschrank:   -40 bis +60  °C (90°C)   während des Betriebs gekapselt in Standardgehäuse:   -40 bis +40  °C   während der Lagerung:   -40 bis +90  °C           Verlustleistung pro Pol: K2-45A.. 4polig Seitenanfang bei Belastung mit Ie / AC3 400V   1,8 Watt           Kurzzeitstromfestigkeit: K2-45A.. 4polig Seitenanfang    10 Sekunden: 450 A           Schock- und Vibrationsprüfung nach IEC 60068-2-27 K2-45A.. 4polig Seitenanfang Schockdauer 20 ms lang, sinusförmig Schütz geschlosssen bis 8 g-Kraft     Schütz offen -                   Kurzschlussschutz / Vorsicherung: K2-45A.. 4polig Seitenanfang für Schütze ohne Motorschutz:       Maximale Vorsicherung nach Koordinations-Type "1" gL (gG) 160 A   Maximale Vorsicherung nach Koordinations-Type "2" gL (gG) 100 A   Maximale Vorsicherung ohne Verschweißen der Kontakte gL (gG) 50 A   für Schütze mit Motorschutz:  bestimmt das Gerät mit der kleinerenSteuersicherung (Schütz oder Motorschutz) die Sicherung der Kombination                       Anschluss und Montage: K2-45A.. 4polig Seitenanfang Klemme:       1 Leiter pro Klemme:     Anschlussquerschnitt der Hauptschaltglieder eindrähtig 4 bis 35 mm²     feindrähtig 6 bis 25 mm²     feindrähtig mit ADH 4 bis 25 mm²     2 Leiter pro Klemme: nein           Anschlussquerschnitt der Magnetspule eindrähtig 0,75 bis 2,5 mm²     feindrähtig 0,5 bis 2,5 mm²     feindrähtig mit ADH 0,5 bis 1,5 mm²   Anschlussschraube Schraub/Kopf M6 / Pz3   Anzugsdrehmoment:   3,5-4,5 Nm           Montage/Befestigung des Schütz auf   Montageplatte,Hutschiene mit Adapter siehe Zubehör           Daten nach UL508: K2-45A.. 4polig Seitenanfang         Bemessungsbetriebsstrom General Use Ie   72 A   Motor DOL 3-phasig bei 60 Hz Betriebsstrom: 600 V     Bemessungsbetriebsleistung von 110-120 V n.A.   Drehstrommotoren bei 60 Hz (3Ph) 200 V 10 hp     220-240 V 15 hp     277 V       380-415 V       440-480 V 30 hp     550-600 V 40 hp           Motor DOL 1-phasig bei 60 Hz Betriebsstrom: 600 V     Bemessungsbetriebsleistung von 110-120 V 3 hp   Wechselstrom bei 60 Hz (1Ph) 200 V 5 hp     220-240 V 7,5 hp     380-415 V       440-480 V       550-600 V             Sicherung Class RK5 / Max. Kurzschlussstrom A / kA 175 A / 5kA           Nennspannung V~ 600 V~

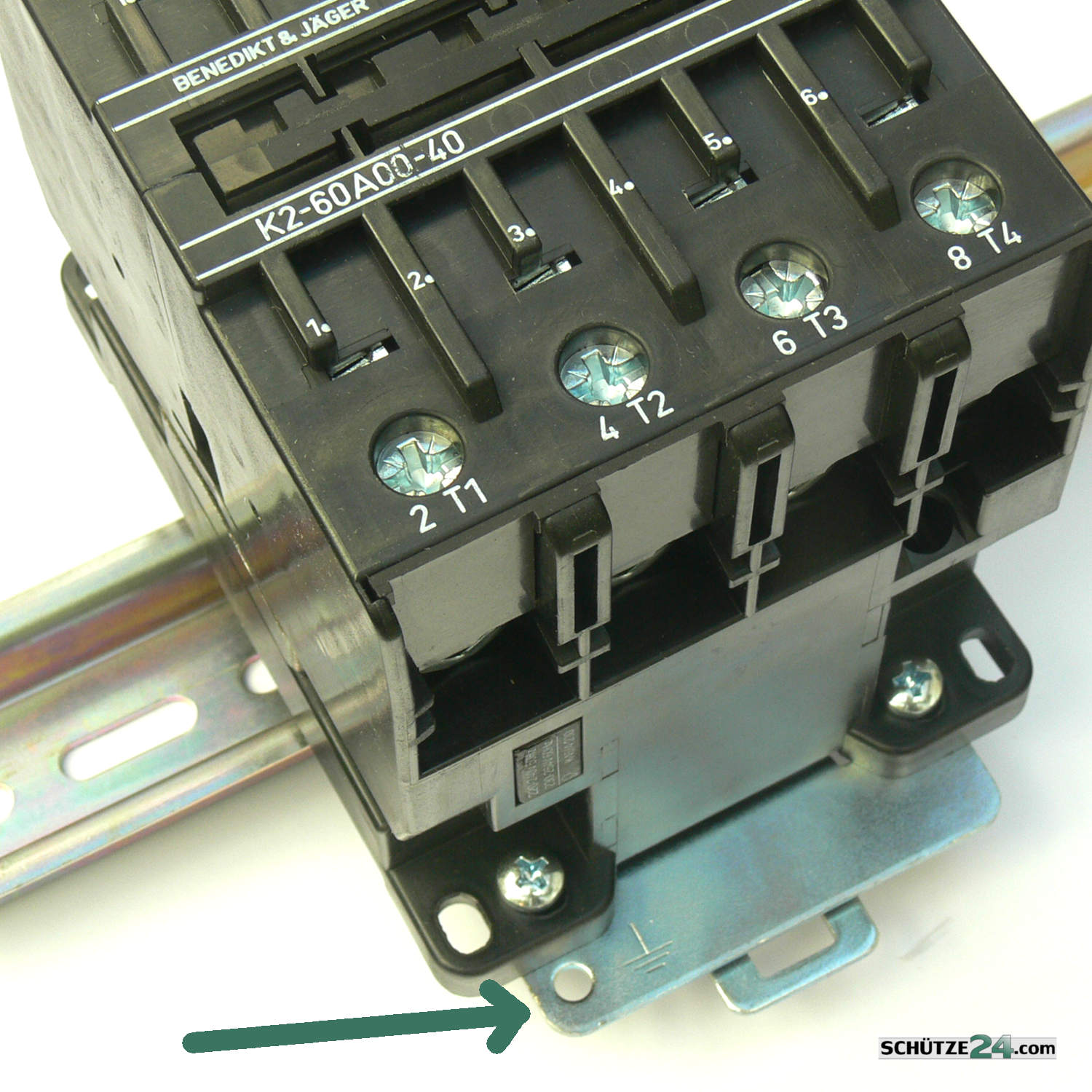

Schaltleistung:   Nennspannung:    Nennstrom Ie = Ith bis 690 V~AC : 100 A 1~ phasigohmsche AC-Lasten 4polige Leistungsschütze von Benedict sind äußerst zuverlässige Leistungsschütze. Sie  werden zum Beispiel zum allpoligen Trennen eingesetzt. Energieerzeugeranlagen (PV/Wind/Biomasse/ BHKW) besitzen einen NA-Schutz (Netz- und Anlagenschutz) um bei Grenzwerten die Anlage allpolig vom Netz zu trennen. . Bemessungsleistung (40°C) 400 V~AC : 69 kW 3~ phasig (ohmsch)Drehstromverbraucher Bemessungsleistung 380-415 V~AC : 30 kW 3~ phasig (induktiv) AC-Drehstrommotoren   Schnellauswahl:                                     Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Bemessungswerte des K3-Leistungsschütz K2-60A.. 4polig           Bemessungsisolationsspannung Ui 830 V~ AC   Einschaltvermögen dieses Schütze: Ieff bei 690 V~AC 900 A           Ausschaltvermögen dieses Schütz: Ieff bei 400 V~AC 800 A   K3-10 bis K3-22: cos φ=0,65 Ieff bei 500 V~AC 700 A   K3-24 bis K3-1200: cos φ=0,35 Ieff bei 690 V~AC 500 A           AC1: Schalten ohmscher Last: K2-60A.. 4polig Seitenanfang         Bemessungsbetriebsstrom Ie (=Ith), bis 40°C 690 V 100 A           Bemessungsleistung von Drehstromverbrauchern 50-60 Hz, cos φ=1 230 V 40 kW     380 V 65 kW     400 V 69 kW           Bemessungsbetriebsstrom Ie (=Ith), bis 60°C A 80 A           Bemessungsleistung von Drehstromverbrauchern 50-60 Hz, cos φ=1 230 V 31,5 kW     380 V 52 kW     400 V 55 kW           Mindest-Anschlußquerschnitt bei Belastung mit Ie (=Ith)   35 mm²           AC2/3: Schalten von Drehstrommotoren: K2-60A.. 4polig Seitenanfang         Bemessungsbetriebsstrom Ie 220 V 63 A   offen und gekapselt 230 V 61 A     240 V 60 A     380-400 V 60 A     415-440 V 60 A     500 V 55 A     660-690 V 40 A           Bemessungsleistung von Drehstrommotoren 50-60Hz 220-230 V 18,5 kW     380-440 V 30 kW     500 V 37 kW     690 V 37 kW           AC4: Schalten von Käfigläufermotoren, Reversieren, Tippen: K2-60A.. 4polig Seitenanfang         Bemessungsbetriebsstrom Ie 220 V 63 A   offen und gekapselt 230 V 61 A     240 V 60 A     380-400 V 60 A     415-440 V 60 A     500 V 55 A     690 V 40 A           Bemessungsleistung von Drehstrommotoren 50-60Hz 220-240 V 18,5 kW     380-440 V 30 kW     500 V 37 kW     690 V 37 kW           AC5a: Schalten von Gasentladungslampen: K2-60A.. 4polig Seitenanfang         Leuchtstofflampen pro Pol bei 220/230 Volt unkompensiert 96 A     einzelkompensiert 40 A     Duo-Schaltung 90 A           Metalldampflampen unkompensiert 62 A     einzelkompensiert 40 A           Quecksilberdampflampen / Hochdrucklampen unkompensiert 90 A     einzelkompensiert 40 A           AC5b: Schalten von Glühlampen: K2-60A.. 4polig Seitenanfang         Bemessungsbetriebsstrom Ie   56 A   pro Pol bei 220/230 Volt               AC6a: Schalten von Transformatoren, primärseitig K2-60A.. 4polig Seitenanfang         bei Einschaltrush n 30   Bemessungsbetriebsstrom Ie bei 400 V~AC 27 A           Bemessungsleistung in Abhängigkeit vom Einschaltrush n: 220-230 V 10,7 kVA   Für abweichende Einschaltrushfaktoren x ist 240 V 11,2 kVA   die Leistung neu zu berechnen nach Formel: Px = Pn*(n/x) 380-400 V 18,5 kVA     415-440 V 20,5 kVA     500 V 23 kVA     660-690 V 32 kVA           DC1: Schalten ohmscher Last: K2-60A.. 4polig Seitenanfang Zeitkonstante L/R < 1ms / Spannung über die Hauptkontakte:       Bemessungsbetriebsstrom Ie pro Pol pro Pol: 24 VDC 100 A     60 VDC 100 A     110 VDC 12 A     220 VDC 1,4 A           Bemessungsbetriebsstrom Ie bei Reihenschaltung    3 Pole in Serie:  24 VDC 100 A      60 VDC 100 A     110 VDC 100 A     220 VDC 80 A           DC3/5: Schalten induktiver Last / Neben- und Reihenschlußmotoren: K2-60A.. 4polig Seitenanfang Zeitkonstante L/R < 1ms       Bemessungsbetriebsstrom Ie pro Pol 24 VDC 120 A     60 VDC 60 A     110 VDC 1,8 A     220 VDC 0,25 A           Bemessungsbetriebsstrom Ie bei Reihenschaltung    3 Pole in Serie:  24 VDC 100 A      60 VDC 80 A     110 VDC 80 A     220 VDC 5 A           integrierte Hilfskontakte / Hilfsschaltglieder: K2-60A.. 4polig Seitenanfang         Hilfskontakte: integriert: keine     anbaubar: max. 6 HN / HA           Leistung der Magnetspule: K2-60A.. 4polig Seitenanfang         wechselstrombetätigt / AC Spulen Einschalten: 140-165 VA     Halten: 13-18 VA     Halten: 5,4 - 7 Watt   gleichstrombetätigt / DC-Spulen Einschalten: 200 Watt     Halten: 6 Watt           Entstörbauteil, Varistor, Diode enthalten: nein   Steuerspannungsbereich wechselstrombetätigt: 0,85 - 1,1 fach     gleichstrombetätigt: 0,8 - 1,1 fach           Schalthäufigkeit: K2-60A.. 4polig Seitenanfang         Leerschalthäufigkeit pro Stunde 7000   in Betrieb AC3, bei Ie pro Stunde 400   in Betrieb AC4, bei Ie pro Stunde 120   in Betrieb DC3, bei Ie pro Stunde 400   Mechanische Lebensdauer AC-betätigung 10 Mio.     DC-betätigung 10 Mio.                   Schaltzeiten / Verzug: K2-60A.. 4polig Seitenanfang bei Steuerspannung US ±10%       wechselstrombetätigt / AC Spulen Schließverzug 12-28 ms     Öffnerverzug 8-15 ms     Lichtbogendauer 10-25 ms   gleichstrombetätigt / DC-Spulen Schließverzug 12-23 ms     Öffnerverzug 10-18 ms     Lichtbogendauer 10-15 ms           Zulässige Umgebungstemperatur: K2-60A.. 4polig Seitenanfang während des Betriebs offener Einbau, Schaltschrank:   -40 bis +60  °C (90°C)   während des Betriebs gekapselt in Standardgehäuse:   -40 bis +40  °C   während der Lagerung:   -40 bis +90  °C           Verlustleistung pro Pol: K2-60A.. 4polig Seitenanfang bei Belastung mit Ie / AC3 400V   3,6 Watt           Kurzzeitstromfestigkeit: K2-60A.. 4polig Seitenanfang    10 Sekunden: 504 A           Schock- und Vibrationsprüfung nach IEC 60068-2-27 K2-60A.. 4polig Seitenanfang Schockdauer 20 ms lang, sinusförmig Schütz geschlosssen bis 8 g-Kraft     Schütz offen -                   Kurzschlussschutz / Vorsicherung: K2-60A.. 4polig Seitenanfang für Schütze ohne Motorschutz:       Maximale Vorsicherung nach Koordinations-Type "1" gL (gG) 160 A   Maximale Vorsicherung nach Koordinations-Type "2" gL (gG) 125 A   Maximale Vorsicherung ohne Verschweißen der Kontakte gL (gG) 63 A   für Schütze mit Motorschutz: bestimmt das Gerät mit der kleinerenSteuersicherung (Schütz oder Motorschutz) die Sicherung der Kombination                       Anschluss und Montage: K2-60A.. 4polig Seitenanfang Klemme:       1 Leiter pro Klemme:     Anschlussquerschnitt der Hauptschaltglieder eindrähtig 4 bis 35 mm²     feindrähtig 6 bis 25 mm²     feindrähtig mit ADH 4 bis 25 mm²     2 Leiter pro Klemme: nein           Anschlussquerschnitt der Magnetspule eindrähtig 0,75 bis 2,5 mm²     feindrähtig 0,5 bis 2,5 mm²     feindrähtig mit ADH 0,5 bis 1,5 mm²   Anschlussschraube Schraub/Kopf M6 / Pz3   Anzugsdrehmoment:   3,5-4,5 Nm           Montage/Befestigung des Schütz auf   Montageplatte,Hutschiene mit Adapter siehe Zubehör           Daten nach UL508: K2-60A.. 4polig Seitenanfang         Bemessungsbetriebsstrom General Use Ie   90 A   Motor DOL 3-phasig bei 60 Hz Betriebsstrom: 600 V     Bemessungsbetriebsleistung von 110-120 V n.A.   Drehstrommotoren bei 60 Hz (3Ph) 200 V 15 hp     220-240 V 20 hp     277 V       380-415 V       440-480 V 40 hp     550-600 V 50 hp           Motor DOL 1-phasig bei 60 Hz Betriebsstrom: 600 V     Bemessungsbetriebsleistung von 110-120 V 5 hp   Wechselstrom bei 60 Hz (1Ph) 200 V 7,5 hp     220-240 V 10 hp     380-415 V       440-480 V       550-600 V             Sicherung Class RK5 / Max. Kurzschlussstrom A / kA 175 A / 5kA           Nennspannung V~ 600 V~
