N61 E 2485 (N60)
Artikel-Nr.:
EAN / GTIN:
N61-E-2485
9005738265302
 |
 |
Hergestellt in Wien, Österreich, Europa |
Typ N61 ersetzt den Vorgänger-Typ: N60 Telux
Für Accumot Yacht 2000R ist eine Drahtbrücke notwendig. Fragen Sie uns.
| Anzahl | Stückpreis |
|---|---|
| Bis 2 Stück |
465,01 €
|
| ab 3 Stück |
441,76 €
|
Produktinformationen "N61 E 2485 (N60)"
| Nennstrom Ie = Ith |  |
bis 690 V~AC : | 90 A | ohmsche AC1-Lasten |

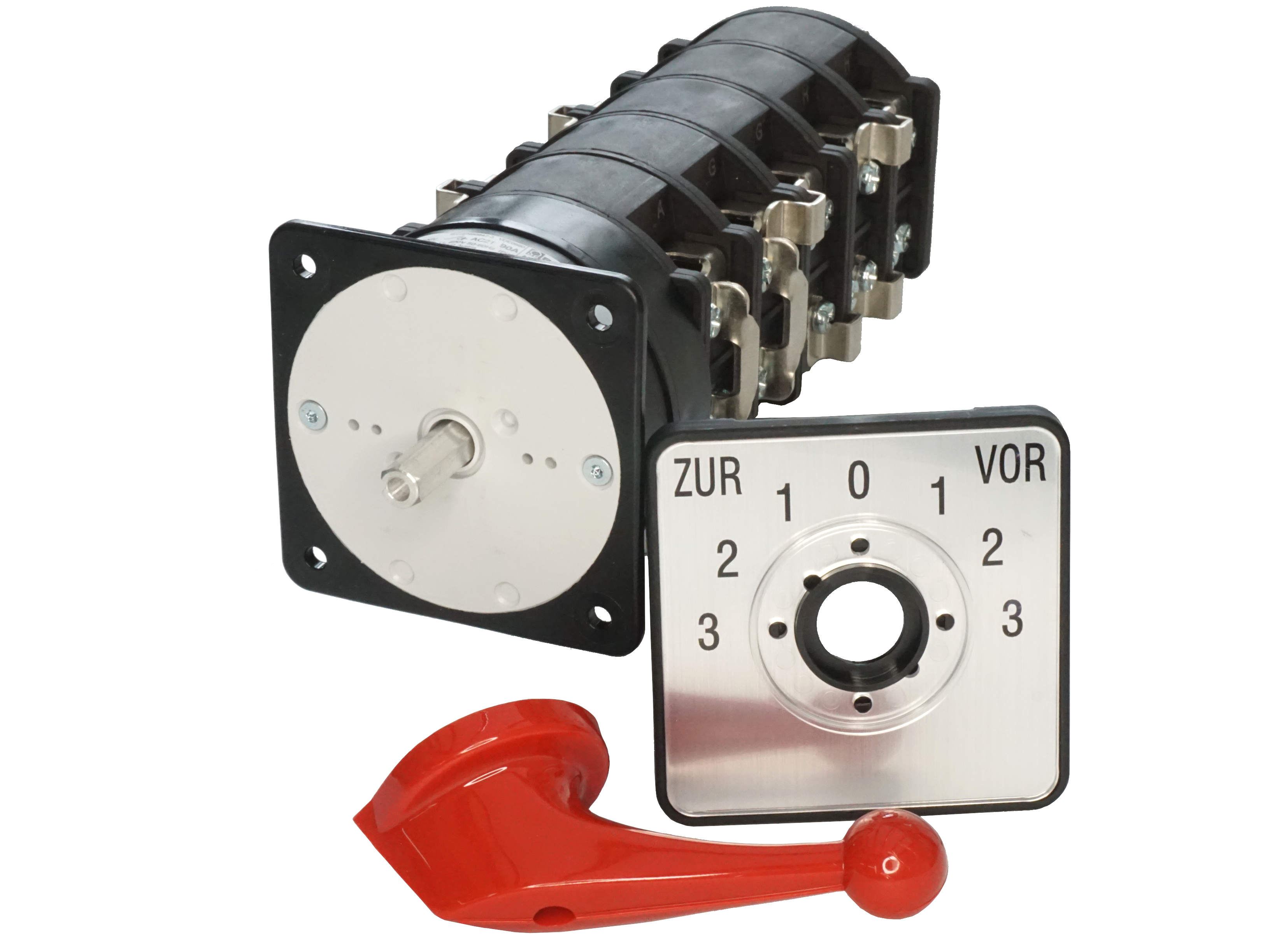

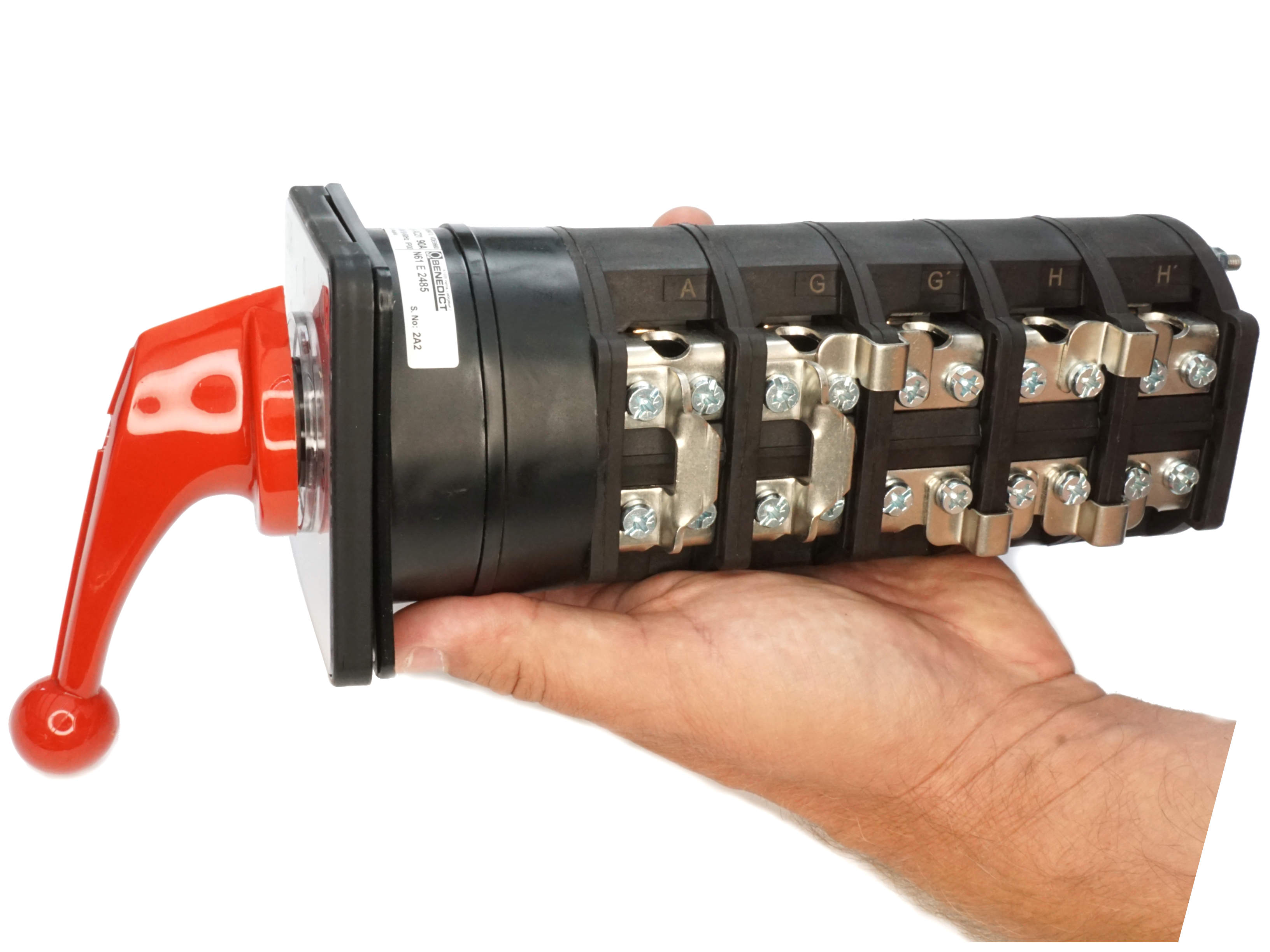

Der Lastschalter N61 E 2485 (früher N60) wird häufig bei Elektrobooten als Fahrtrichtungsschalter für vorwärts und rückwärts Richtungswechsel eingesetzt. Der Bootsschalter ist ideal geeignet für ACCUMOT-Motor mit 3 Geschindigkeiten. Als Bootsschalter schaltet der N61 / N60 die Batterien bzw. den 24 VDC Lastkreis äußerst zuverlässig und langlebig. Schaltgeräte-Lebendsdauer von 30 Jahren sind keine Seltenheit. |
| Bemessungsstrom |  |
bis 30 V~AC : | 80 A | ohmsche DC21A-Lasten | |
| Bemessungsstrom |  |
bis 30 V~DC : bis 60 V~DC : bis 110 V~DC : |
32 A 12 A 2,4 A |
induktive DC3-Gleichstrommotoren | |
Schnellauswahl: |

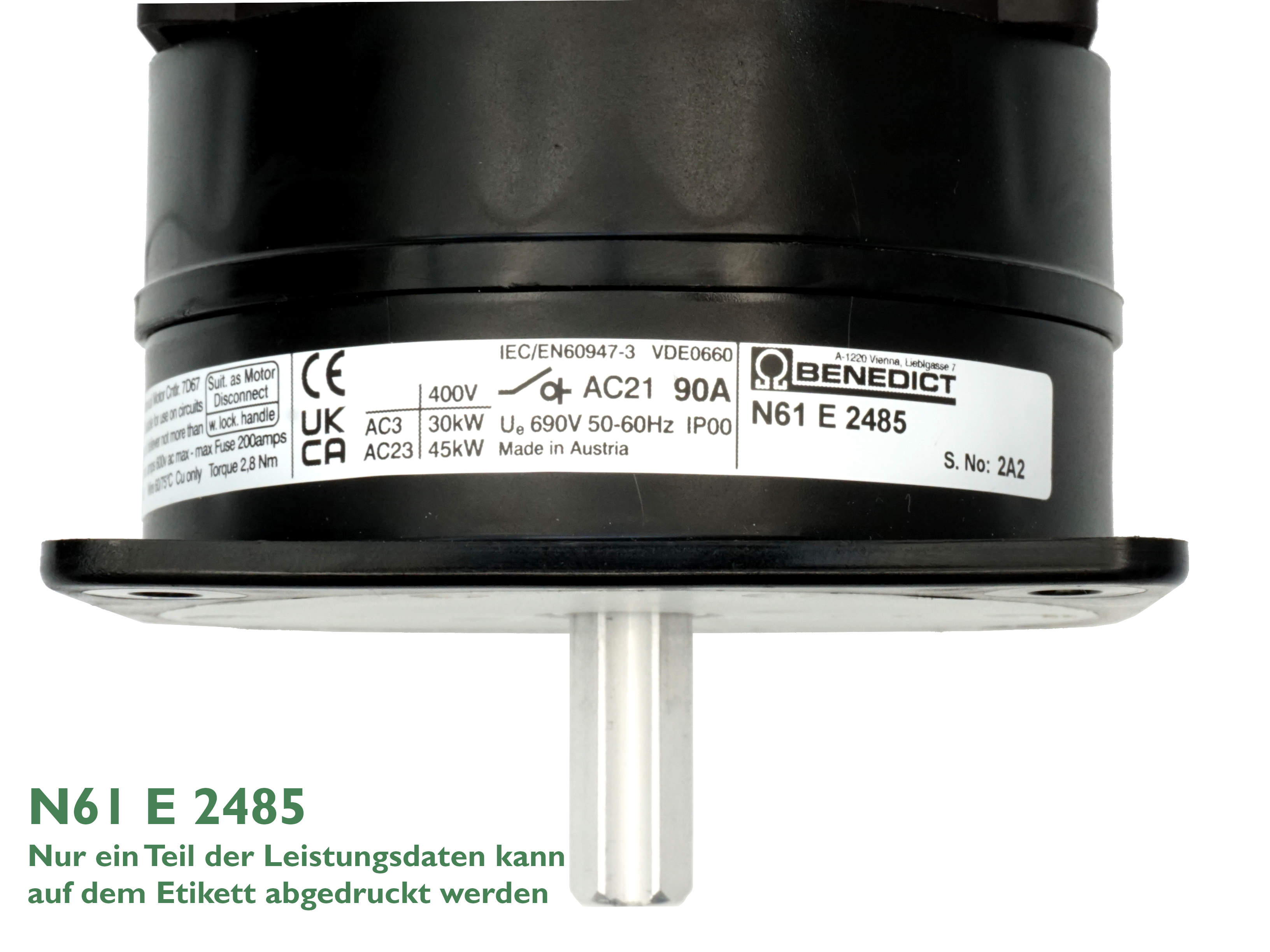

Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 |
|||
Bemessungswerte des Lastschalter |
N61 E 2485 |
|
|
| Bemessungsisolationsspannung |
Ui |
690 V~ AC | |
| Ausschaltvermögen Ieff: | Ieff bei 3x220-440 V~AC | 520 A | |
| Ieff bei 3x500 V~AC | 380 A | ||
| Ieff bei 3x660-690 V~AC | 290 A | ||
Mechanische Lebensdauer: |
N61 E 2485 |
||
| Die Mindest-Forderung der Norm IEC/EN60946-3 | Schaltungen | 200.000 | |
| für die mechanische und elektrische Lebensdauer | |||
| ist ca. 10.000 Schaltungen | |||
AC-21: Schalten ohmscher Last: |
N61 E 2485 |
||
| Bemessungsbetriebsstrom Ie (=Ith) | 440 V | 90 A | |
AC-23: Schalten von Motoren: |
N61 E 2485 |
||
| AC23A, AC23B | |||
| Bemessungsbetriebsstrom Ie | 400 V | 60 A | |
| Bemessungsleistung 3phasig, 3polig |
220-240 V | 22 kW | |
| 380-440 V | 30 kW | ||
| 500 V | 30 kw | ||
| 660-690 V | 30 kW | ||
AC-3: Schalten von Motoren: |
N61 E 2485 |
||
| Betriebsstrom Ie | 400 V | 50 A | |
| Bemessungsleistung 3phasig, 3polig |
220-240 V | 15 kW | |
| 380-440 V | 25 kW | ||
| 500 V | 25 kw | ||
| 660-690 V | 25 kW | ||
AC-4: Schalten von Käfigläufermotoren, Reversieren, Tippen: |
N61 E 2485 |
||
| Bemessungsleistung 3phasig, 3polig | 220 - 240 V | 5,5 kW | |
| 380-440 V | 11 kW | ||
| 500 V | 11 kW | ||
| 660-690 V | 11 kW | ||
AC-15: Schalten von magn. Antrieben, Schützspulen, Magnetventile, Zugmagnete,..: |
N61 E 2485 |
||
| Bemessungsbetriebsstrom Ie | bis 240 V | - | |
| 2-polige Abschaltung | 380 - 440 V | - | |
| 500 V | - | ||
DC-21A, DC21B Schalten von ohmscher Last : |
N61 E 2485 |
||
| Zeitkonstante L/R < 1ms | |||
| Bemessungsbetriebsstrom Ie | 30 VDC | 80 A | |
| 1-polig | 60 VDC | 30 A | |
| 110 VDC | 6 A | ||
| 220 VDC | 1,3 A | ||
| 440 VDC | 0,6 A | ||
DC3/5: Schalten induktiver Last / Neben- und Reihenschlußmotoren: |
N61 E 2485 |
||
| Zeitkonstante L/R < 15ms | |||
| Bemessungsbetriebsstrom Ie |
30 VDC | 25 A | |
| 1-polig | 60 VDC | 12 A | |
| 110 VDC | 2,4 A | ||
Schutzart |
N61 E 2485 |
||
| Schutzart an den rückseitigen Anschlussklemmen: | IP00 | ||
| Zusatzschutz möglich, siehe Zubehör | |||
| durch entsprechende Klemmenabdeckung KLAD | |||
Zulässige Umgebungstemperatur: |
N61 E 2485 |
||
| während des Betriebs offener Einbau, Schaltschrank: | -40 bis +60 °C (90°C) | ||
| während des Betriebs gekapselt im Standardgehäuse: | -40 bis +40 °C | ||
| während der Lagerung: | -50 bis +90 °C | ||
Verlustleistung bei AC21A: |
N61 E 2485 |
||
| bei Belastung mit Ie / AC21A | 85 A | ||
| Verlustleistung pro Pol | 2 Watt | ||
Kurzzeitbelastbarkeit: |
N61 E 2485 |
||
| Belastungsdauer | 3 Sekunden: | 600 A | |
| Werte gelten nur für bereits geschlossene Kontakte | 10 Sekunden: | 400 A | |
| Nicht gemeint: Einschaltspitzenstrom | 30 Sekunden: | 250 A | |
| 60 Sekunden: | 200 A | ||
Kurzschlussschutz / Vorsicherung: |
N61 E 2485 |
||
| Maximale Vorsicherung | gL (gG) | 100 A | |
| Bemessungskurzzeitstromfestigkeit | 1 Sekundenstrom | 1000 A | |
| Bedingter Bemessungskurzschlußstrom | kAeff | 10 A | |

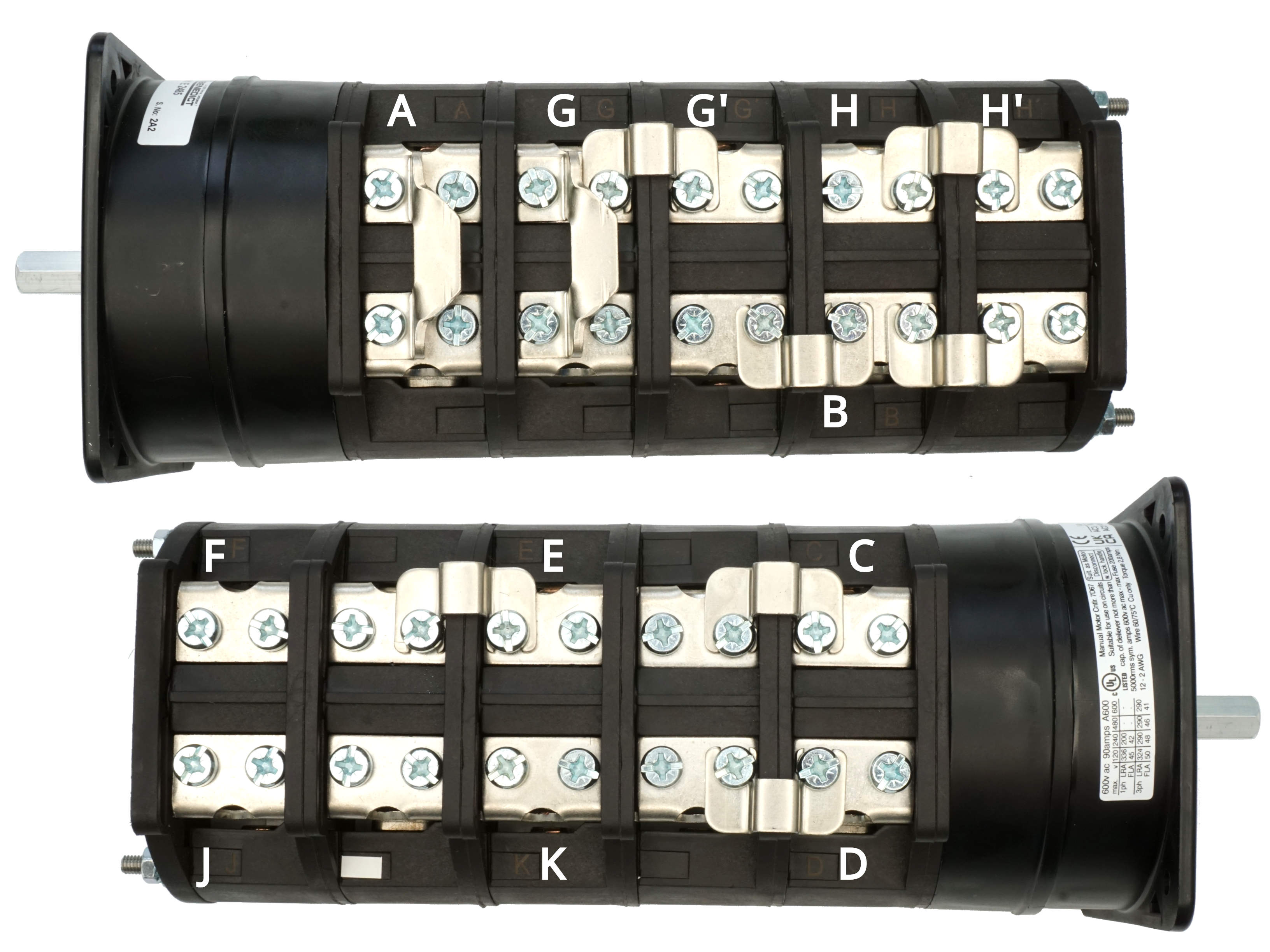

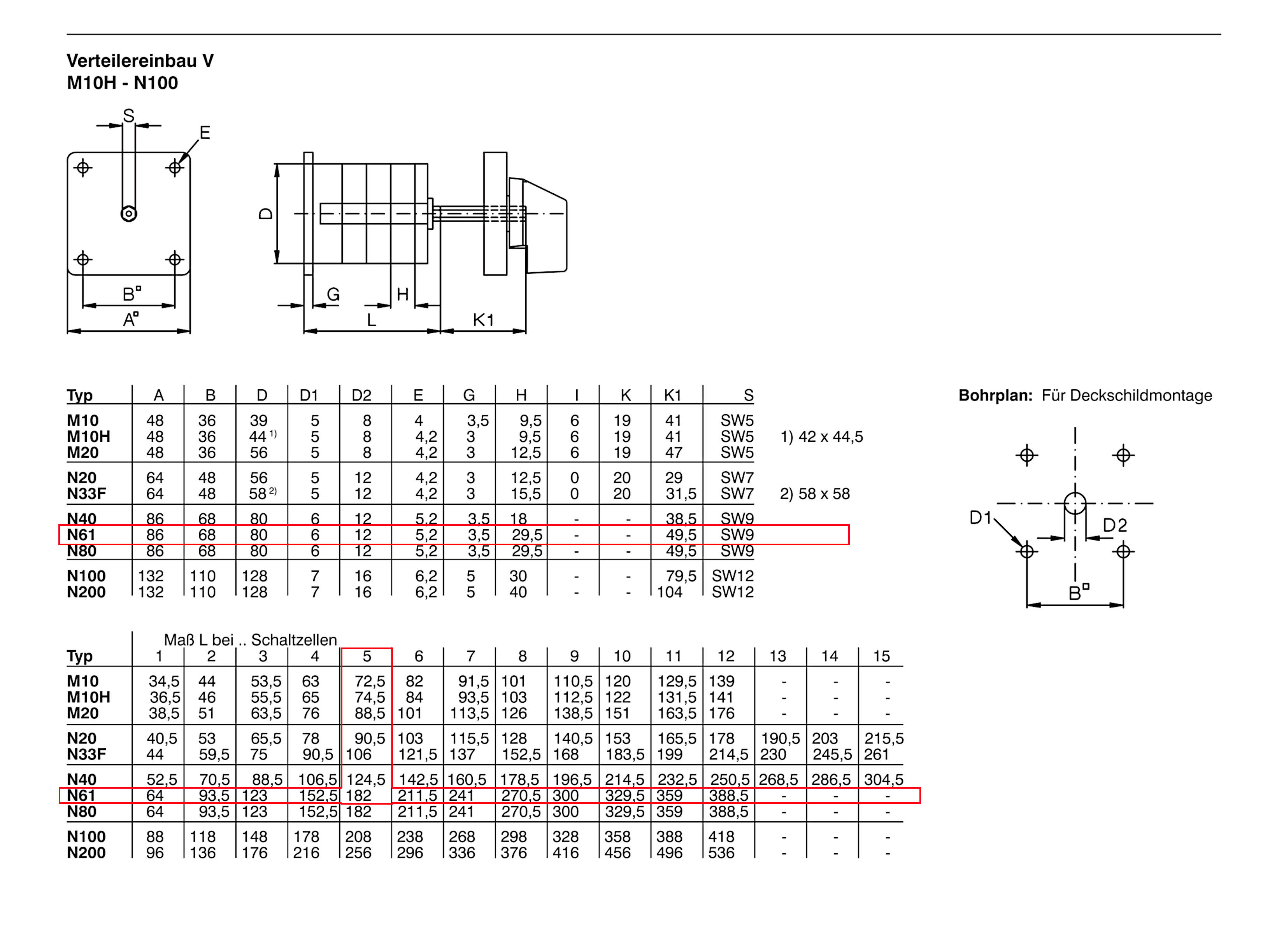

Anschluss und Montage: |
N61 E 2485 |
||
| Klemme: |  |
||

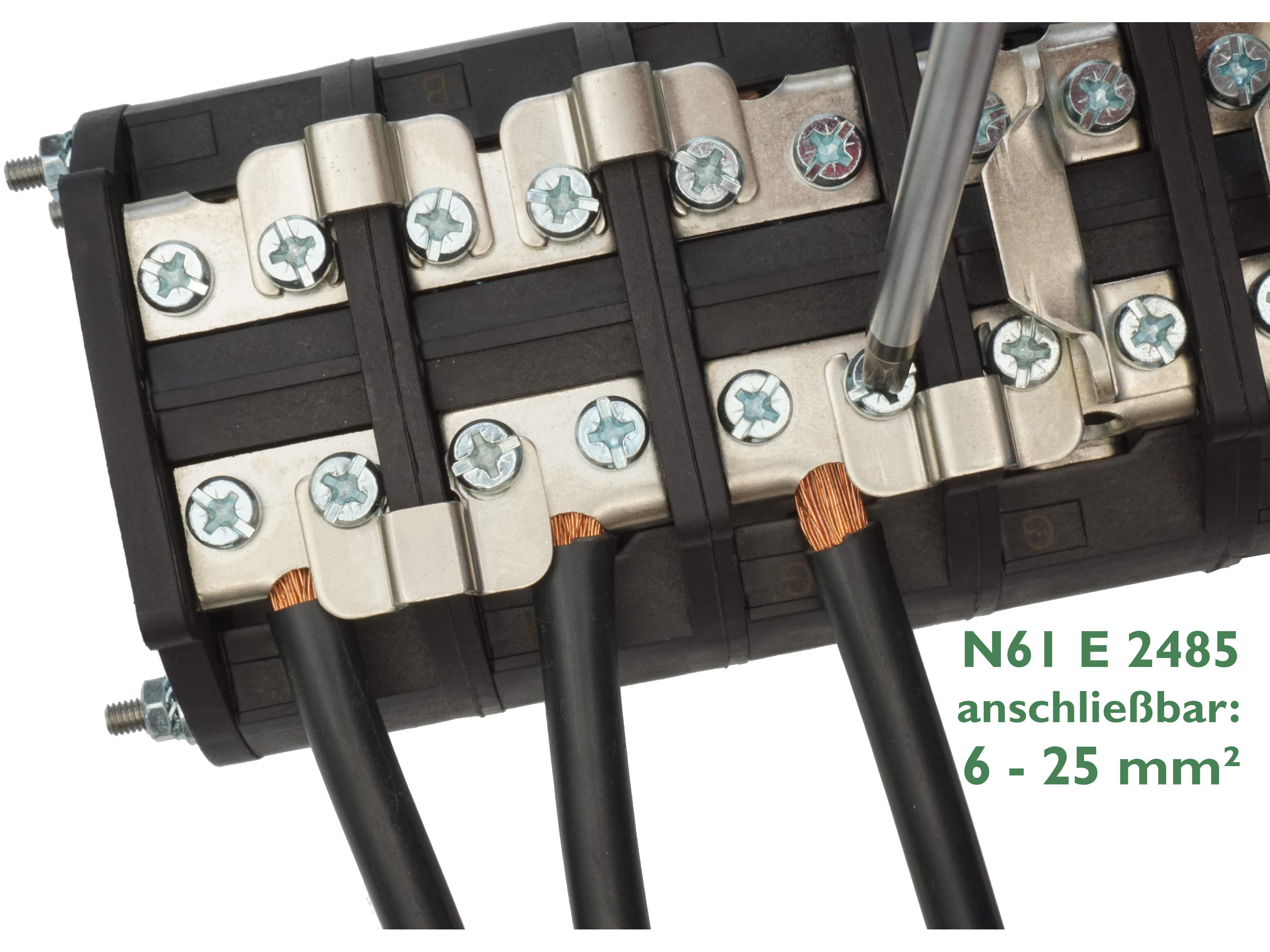

| Anschlussquerschnitt der Hauptschaltglieder | ein- mehrdrähtig | 6 bis 25 mm² | |
| feindrähtig | 6 bis 25 mm² | ||
| feindrähtig mit ADH | 6 bis 16 mm² | ||
| Klemmbare Leiter | pro Klemme: | 1 | |
| Klemmenschraube | 2xM5 | ||
| Anzugsdrehmoment | Nm | 2,5-3 | |
| lb.inch | 22-26 | ||
| Anschlussschraube | Schraub/Kopf |  M5 / Pz2 |
|
Dieser Schalter ist Klimafest nach IEC60068. Das bedeutet:
Offen verbaute Geräte in einem großvolumigen Schaltschrank sind klimafest im Konstantklima gemäß IEC60068-2-3.
Konstantklima bedeutet: feuchte Wärme konstant mit 40°C Umgebungstemperatur und 90-95% Luftfeuchtigkeit.
Gekapselt eingebautet Geräte (meint: in einem kleinvolumigen Gehäuse) sind klimafest im Wechselklima gemäß IEC60068-2-30
Wechselklima bedeutet: feuchte Wärme, zyklisch mit 24 Stunden Zyklus zwischen
25°C Umgebungstemperatur + 95-100% Luftfeuchtigkeit und im Wechsel zu
40°C Umgebungstemperatur + 90-96% Luftfeuchtigkeit mit Betauen während der Aufheizzeit
Höchstzulässige Betriebshöhenlage:
Alle Werte gelten bis zu einer Seehöhe von maximal 2.000m über Normalnull.
Zulässige Einbaulage von Schaltern: keine Einschränkung
