Leistungsschütze für Ladesäulen und Wallboxen

Leistungsschütze für Ladesäule und Wallboxen :

Ein Schütz übernimmt in jeder Ladesäule oder Wallbox die wichtige Aufgabe und schaltet den Hauptstrom für den Ladevorgang zum Elektrofahrzeug. Je nach Anschluss- oder Ladeleistung kommen verschiedene Schütze zum Einsatz.

Wir liefern Schütze für Ladesäulen, Wallboxen und Ladeinfrastruktur

Beim Elektroladen steht der Dauerstrom und die Wirkleistung im Vordergrund. Der stundenlang anstehende Ladestrom (Ampere) verursacht thermische Effekte, für die das Schütz richtig ausgewählt sein muß. Vereinzelt geben Hersteller von Ladegeräten Vorgaben, nach welcher Gebrauchskategorie die Auswahl des Schaltschützes zu erfolgen hat. Sofern keine Vorgaben bekannt ist, erfolgt die Auswahl passender Schütze für das Schalten von Ladestationen in der Regel nach der AC1-Bemessung

Passende Schütze im Vergleich:

Installationsschütze:	R25-20	R40-20	R25-40	R32-40-01
Lastphasen (bis zu):	2	2	4	4
Ladeleistung (bis zu):	5,5 kW	5,5 kW	17 kW	22 kW
max. Dauerstrom I_th AC1:	25 A	40 A	25 A	40 A

weitere Schütze für Wallboxen...

Sehen Sie sich diese häufig eingesetzten Schütze für Wallboxen und Ladesysteme näher an:

Einphasige oder Dreiphasige AC-Hauptleitungen durch den Schütz direkt geschalten

Oder starten Sie mit der Übersicht aller Schütze sortiert nach deren AC-1 Schaltleistungsververmögen

Die Gebrauchskategorie "AC-1" ist üblicherweise die passende Einordnung eines AC-Ladevorgangs.

Installationsschütze R25-40 230, Spule 230VAC 4 Schließer

Installationsschütz R25-40 230

bis 25 A	AC1, 400 V
bis 5,7 kW	1~@AC1 230 V
bis 17 kW	3~@AC1 400 V
bis 4 kW	3~@AC3 400 V

z.B. für Motoren, Wallboxen, Lichtbänder, Sauna und mehr

ab 18,90 €

Details

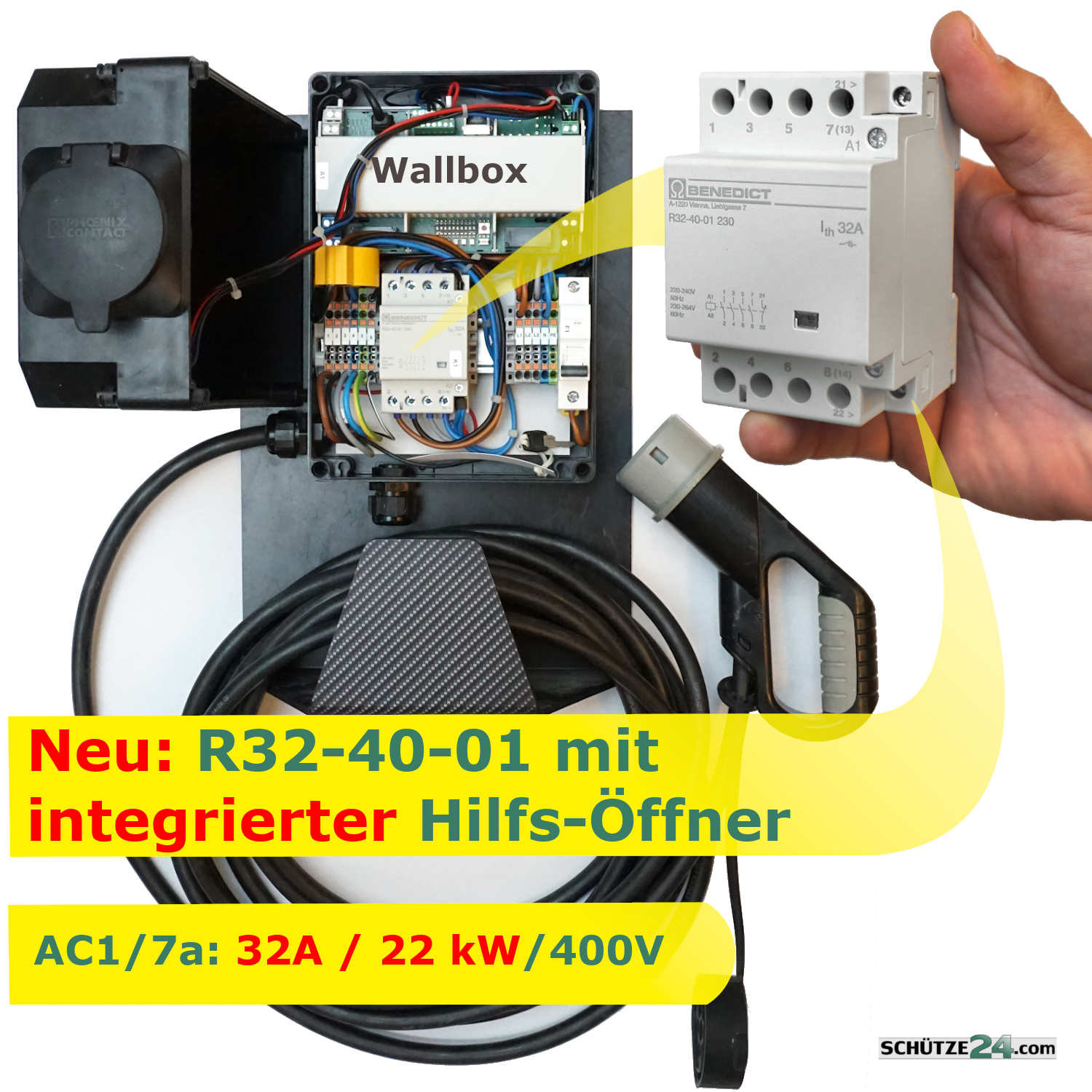

Installationsschütze R32-40 mit Hilfs-Öffner Spiegelkontakt

Installationsschütz R32-40-01 230

bis 32 A	AC1, 400 V
bis 9 kW	1~@AC1 230 V
bis 22 kW	3~@AC1 400 V
bis 11 kW	3~@AC3 400 V

z.B. für Ladesäulen, mit integriertem Spiegel-Öffner-Hilfskontakt

Varianten ab 67,25 €

ab 76,15 €

Details

Installationsschütze R40-40 mit 230Volt-AC Spule, 4 Schließer

Installationsschütz R40-40 230

bis 40 A	AC1, 400 V
bis 9 kW	1~@AC1 230 V
bis 27,5 kW	3~@AC1 400 V
bis 12,5 kW	3~@AC3 400 V

z.B. für Verteiler, Werkstattbeleuchtung, Straßenbeleuchtung und mehr

ab 75,36 €

Details

Qualität aus Österreich

Fa. Benedict GmbH produziert seit über 100 Jahren Niederspannungsschaltgeräte in Wien. Unsere Schaltgeräte schalten in Millionen Anwendungen auf der ganzen Welt.
