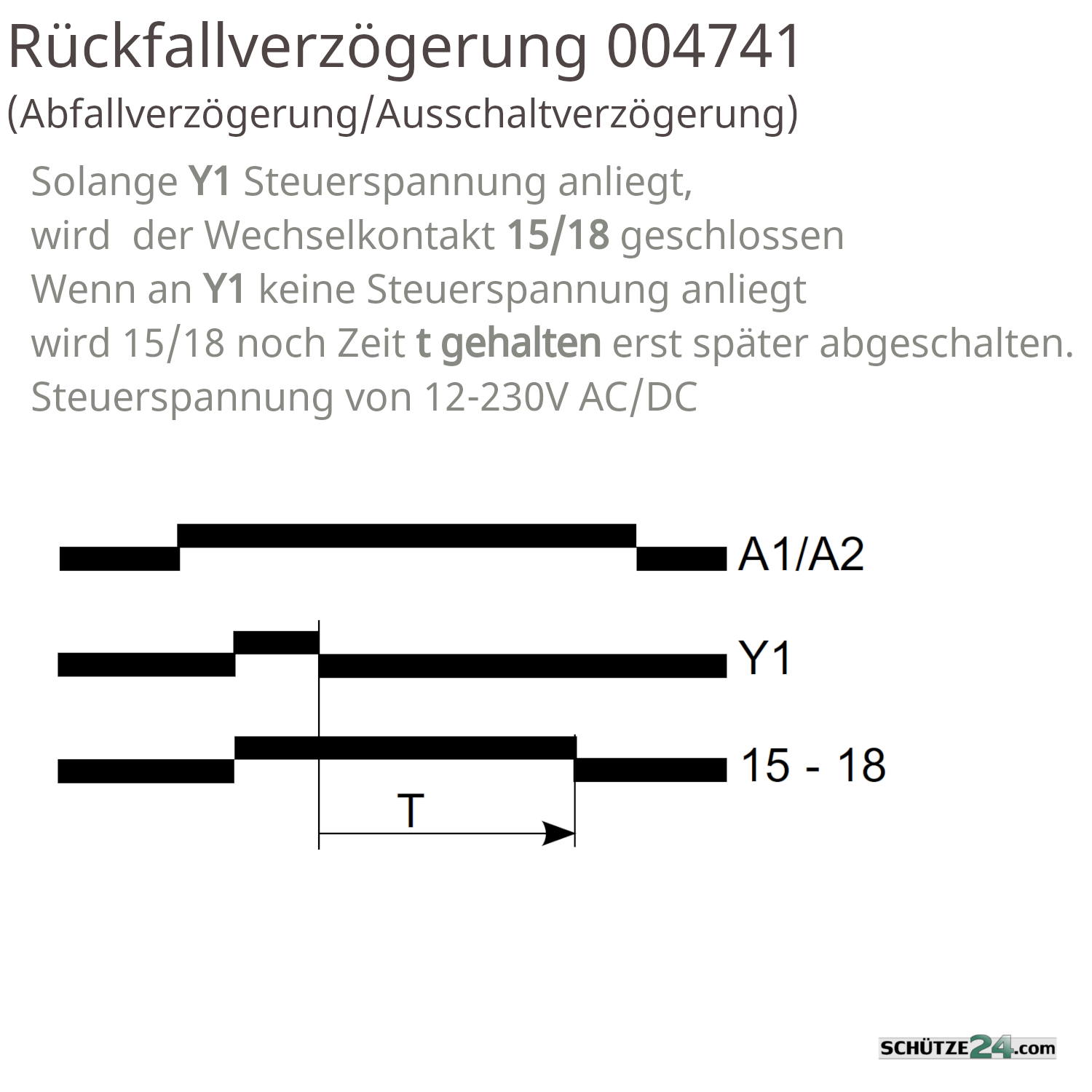

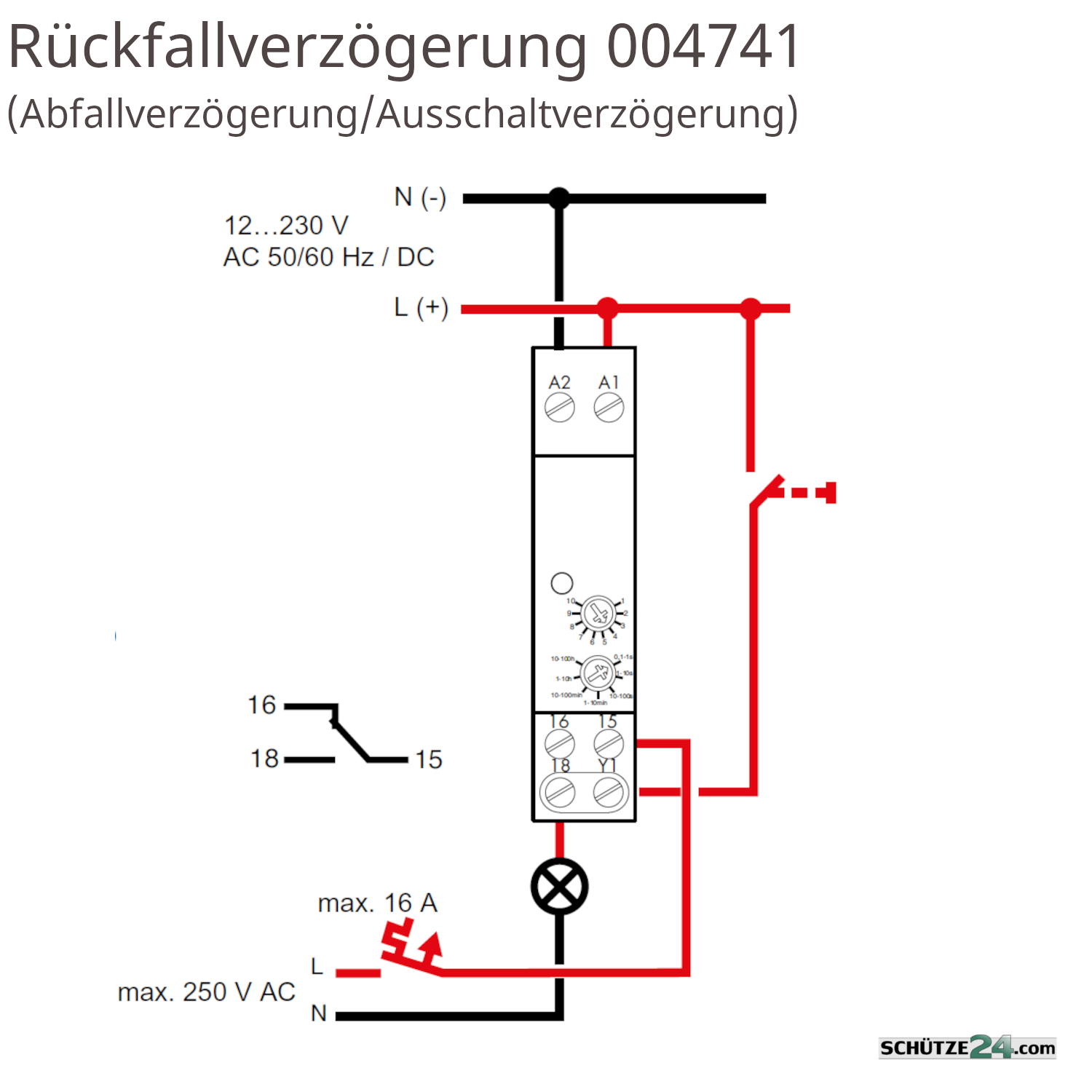

Zeitrelais 004741 Rückfallverzögert

Pneumatikschalter P1-LT   Der Luftdrucktaster P1-LT wird als Bedienelement z.B. am Pool- Becken- oder Wannenrand, in der Dusche, in  Küchenarbeitsplatten oder ähnlichem Feuchtraum installiert. Unsere Schalter werden auch in Campinganlagen, Caravan oder in Sanitäranlagen im Bootsbau installiert.   Nicht geeignet für den Einbau unterhalb der Wasserlinie.   Der Luftdrucktaster P1-LT liefert beim eindrücken den erforderlichen Luftdruck zum ansteuern eines entfernt installierten Mikroschalters P1-LDR. Mit dem entfernt installierten Pneumatikschalter P1-LDR können Sie z.B. direkt die Magnetspule eines Hilfs- oder Leistungsschütz schalten (A1/A2). Das ist fast so, als würden Sie den Schütz mit Luft an- und auspusten um ihn zu schalten. Wir beraten Sie gerne.       Eigenschaften und Einbau           Mechanische Lebensdauer   über 100.000 Betätigungen           Material Unterteil:    ABS-Kunststoff   Material Oberteil bei "Chrom":   Messing verchromt (rostfrei)Temperaturbeständig -15° bis +70° Celsiusfür Innen und Aussenanwendung   Material Oberteil bei "Edelstahl":   Edelstahl (rostfrei)Temperaturbeständig -15° bis +70° Celsiusfür Innen und Aussenanwendung   Material Oberteil bei "Weiß":   Kunststoff Temperaturbeständig -15° bis +45° Celsiusnur für Innen-Anwendung           Einbau-Wandstärke:   1,6mm bis 30 mm           Anschließbarer Luftschlauch zur Druckübertragung:       Kunststoff- oder Gummischlauch   Schlauch-Querschnitt:   Innen 1,6mm oder 3,2mm Innen 1/16" oder 1/8" (konkaver Anschlussdorn vorhanden)           Blasebalg im Innern des P1-LT: Material:   EPDM (Ethylen-Propylen-Dien-Kautschuk)   Verhalten:   ozonbeständig, für chemisch aufbereitetes WasserNicht geeignet für den Einbau unterhalb der Wasserlinie.   Besonderheit:   Für einfaches Schalten und bequeme Bedienungempfehlen wir die Schlauchlänge auf 3-5 Meter zu begrenzen.

Technische Daten zum BG20 Zweifach-Taster     Spannung überHauptkontakte: Schaltvermögenpro Hauptkontakt:     Nennstrom Ie = Ith AC15: 220-240 V~AC  6 A         380-415 V~AC  5 A     thermischer Dauerstrom Ith   bis 690V bei 40° Umgebungstemperatur 10 A     Schutzart:     IP65/67     Schaltverhalten:     tastend

Druckumsetzer Variante: P1-LDR-109 tastend   Der Druckumsetzer P1-LDR 109 setzt mit den anstehenden Luftdruck eines vorgeschaltenen Balgtasters P1-LT in einen elektrischen Kontakt um.Den Druckluftumsetzer P1-LDR 109 können Sie zum Beispiel in eine Mikrocontrollerbasierte I/O-Schaltung intergieren und nach Druckauslösung (z.B. Tastend/Wischend) ein Schaltprogramm abfahren. Soll ein Motor, eine Pumpe, ein Gebläse für eine gewisse Zeit laufen? Ergänzen Sie Ihre Schaltung mit einer Ausschaltverzögerung (z.B. Treppenlichtautomat). Ideal für Whirlpool, Gegenstromanlagen, Beleuchtung o.A. Anwendungsbeispiel: Nur mit Luftdruck angeschalten könnten alle Komponenten zusammen mit einem Zeitrelais zum Beispiel für 10 Minuten eine Gegenstromanlage im Pool einschalten.Anstelle dieses "tastenden" P1-LDR 109 ist der "einrastende" Luftdruckumsetzer P1-LDR 106  erhältlich, der nach dem ersten Druck eingerastet bleibt. Beim P1-LDR 106 entscheiden Sie, wann durch einen erneuten Druck auf den Balgtaster das angeschlossene Gerät wieder ausgeschalten werden soll.   Kompletter Aufbau: P1-LT und Schlauch und P1-LDR     Schalt-Eigenschaften:           Schaltleistung:   kapazitive Lasten bis 5A bei 250 Vacinduktive Lasten bis 2A bei 250 Vac     Kontakte:   1polig (COM, NO=NormalOpen)     Schaltvariante:   tastend     empfohlene Länge des Luftschlauch zum P1-LDR 135:   Um ein angenehmes Druckverhalten herzustellen, solltedie Luftleitung so kurz wie möglich sein.Um den nötigen Mindestdruck zu erreichen sollte dieLänge der Luftleitung zu unseren Balgtaster (Luftstoßgeber)maximal 8 Meter betragen.     mindest Ansprechdruck im Luftschlauch zum Einschalten:   18 kPa oder2,5 psi (bei 21°C) oder0,18 Bar oder180 g/cm²     maximaler Ansprechdruck:   maximal         69 kPa / 10 psi     Elektrischer Anschluss:   6,4 mm Fahnenstecker     Luftschlauch zur Druckübertragung:           Anschließbar:   Kunststoff- oder Gummischlauch     Schlauch-Querschnitt:   Innen 1,6mm oder 3,2mm Innen 1/16" oder 1/8" (konkaver Anschlussdorn vorhanden)     Unsere Kunden verwenden den Schalter in Küchenzeilen, Bäder, Duschen, am Beckenand, Whirlpools, auf Booten, in Feuchträumen, an Spielgeräten. Mit dem Pneumatikschalter P1-LT und dem Druckwandler P1-LDR xx können Sie unsere Schütze quasi mit einem Luftstoß anpusten um sie zu schalten. Wir beraten Sie.
