P1-LDR 109 Mikroschalter als Luftstoßumsetzer

Vorschau: Anschlussfahne 6,4 mm und Flachsteckhülse isoliert

Vorschau: Balgtaster P1-LDR-109 einbauen mit Flachsteckhülse

Vorschau: Poolsteuerung Gegenstromanlage mit tastenden P1-LDR 109

Vorschau: P1-LDR-109 Luftdruckschalter - Schlauch geschützt verlegen

Anschlussfahne 6,4 mm und Flachsteckhülse isoliert

Balgtaster P1-LDR-109 einbauen mit Flachsteckhülse

Poolsteuerung Gegenstromanlage mit tastenden P1-LDR 109

P1-LDR-109 Luftdruckschalter - Schlauch geschützt verlegen

Abbildung ähnlich

Artikel-Nr.: P1-LDR-109
Für Luftschläuche bis 10 Meter und passenden Innendruck
Schaltet bereits ab 0,18 Bar bzw. 180g/cm²

Fragen zum Artikel?

28,50 € *

* Preise zzgl. gesetzlicher MwSt. Lieferung frei Haus

Sofort versandfertig, Lieferzeit 1-3 Werktage

Druckumsetzer Variante: P1-LDR-109 tastend Der... mehr

Menü schließen

Druckumsetzer Variante: P1-LDR-109 tastend

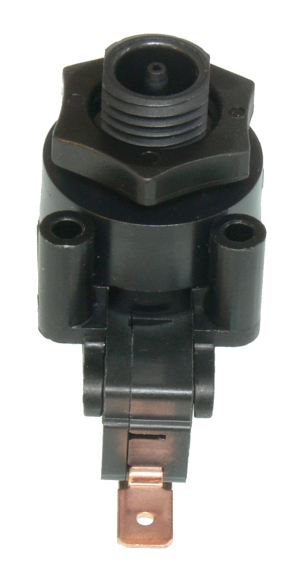

Der Druckumsetzer P1-LDR 109 setzt mit den anstehenden Luftdruck eines vorgeschaltenen Balgtasters P1-LT in einen elektrischen Kontakt um.

Den Druckluftumsetzer P1-LDR 109 können Sie zum Beispiel in eine Mikrocontrollerbasierte I/O-Schaltung intergieren und nach Druckauslösung (z.B. Tastend/Wischend) ein Schaltprogramm abfahren.

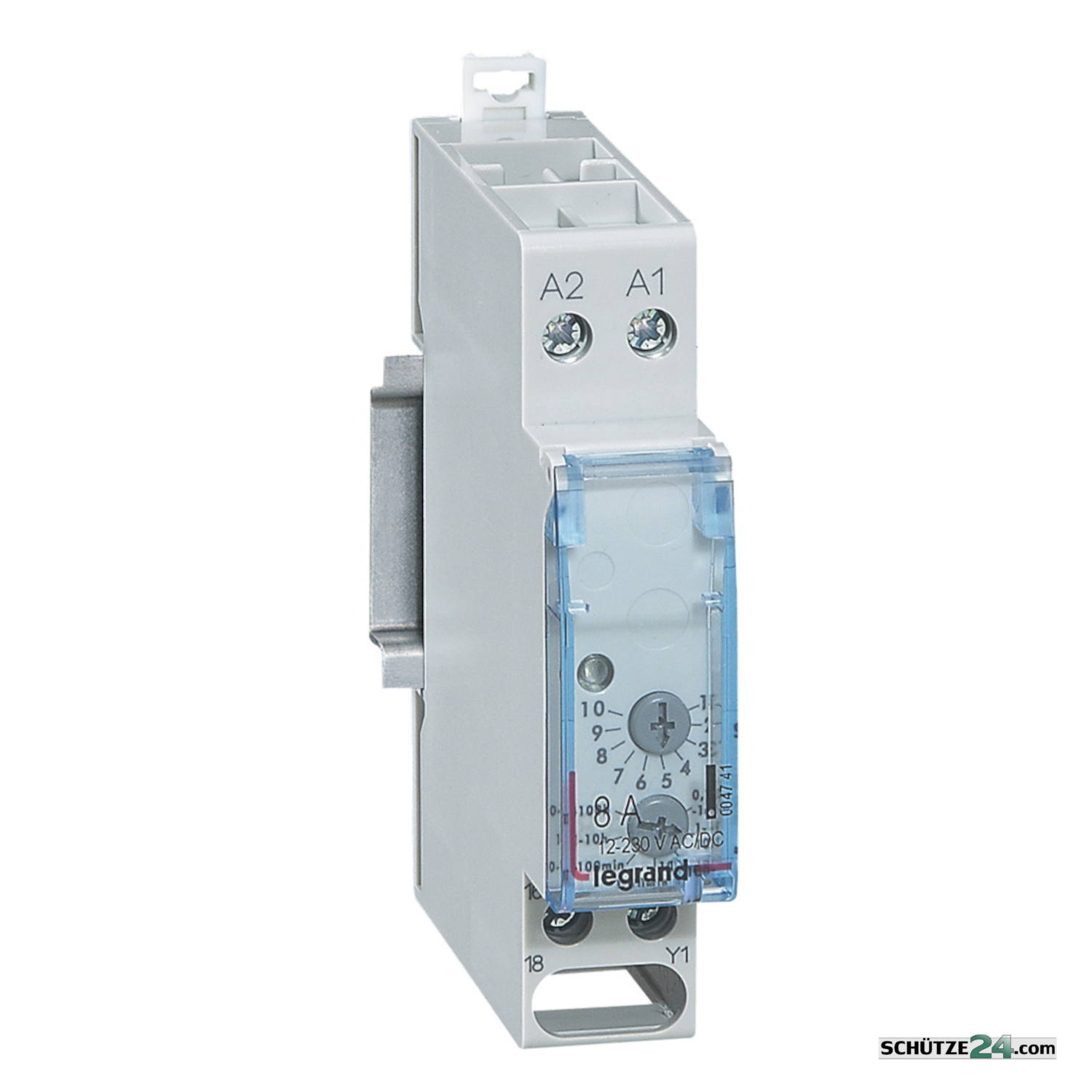

Soll ein Motor, eine Pumpe, ein Gebläse für eine gewisse Zeit laufen? Ergänzen Sie Ihre Schaltung mit einer Ausschaltverzögerung (z.B. Treppenlichtautomat). Ideal für Whirlpool, Gegenstromanlagen, Beleuchtung o.A.

Anwendungsbeispiel: Nur mit Luftdruck angeschalten könnten alle Komponenten zusammen mit einem Zeitrelais zum Beispiel für 10 Minuten eine Gegenstromanlage im Pool einschalten.

Anstelle dieses "tastenden" P1-LDR 109 ist der "einrastende" Luftdruckumsetzer P1-LDR 106 erhältlich, der nach dem ersten Druck eingerastet bleibt. Beim P1-LDR 106 entscheiden Sie, wann durch einen erneuten Druck auf den Balgtaster das angeschlossene Gerät wieder ausgeschalten werden soll.

Druckumsetzer Luftdruckschalter Mikroschalter

Kompletter Aufbau: P1-LT und Schlauch und P1-LDR

Schalt-Eigenschaften:
Schaltleistung:		kapazitive Lasten bis 5A bei 250 Vac induktive Lasten bis 2A bei 250 Vac
Kontakte:		1polig (COM, NO=NormalOpen)
Schaltvariante:		tastend
empfohlene Länge des Luftschlauch zum P1-LDR 135:		Um ein angenehmes Druckverhalten herzustellen, sollte die Luftleitung so kurz wie möglich sein. Um den nötigen Mindestdruck zu erreichen sollte die Länge der Luftleitung zu unseren Balgtaster (Luftstoßgeber) maximal 10 Meter betragen.
mindest Ansprechdruck im Luftschlauch zum Einschalten:		18 kPa oder 2,5 psi (bei 21°C) oder 0,18 Bar oder 180 g/cm²
maximaler Ansprechdruck:		maximal 69 kPa / 10 psi
Elektrischer Anschluss:		6,4 mm Fahnenstecker
Luftschlauch zur Druckübertragung:
Anschließbar:		Kunststoff- oder Gummischlauch
Schlauch-Querschnitt:		Innen 1,6mm oder 3,2mm Innen 1/16" oder 1/8" (konkaver Anschlussdorn vorhanden)

Unsere Kunden verwenden den Schalter in Küchenzeilen, Bäder, Duschen, am Beckenand, Whirlpools, auf Booten, in Feuchträumen, an Spielgeräten. Mit dem Pneumatikschalter P1-LT und dem Druckwandler P1-LDR xx können Sie unsere Schütze quasi mit einem Luftstoß anpusten um sie zu schalten. Wir beraten Sie.
