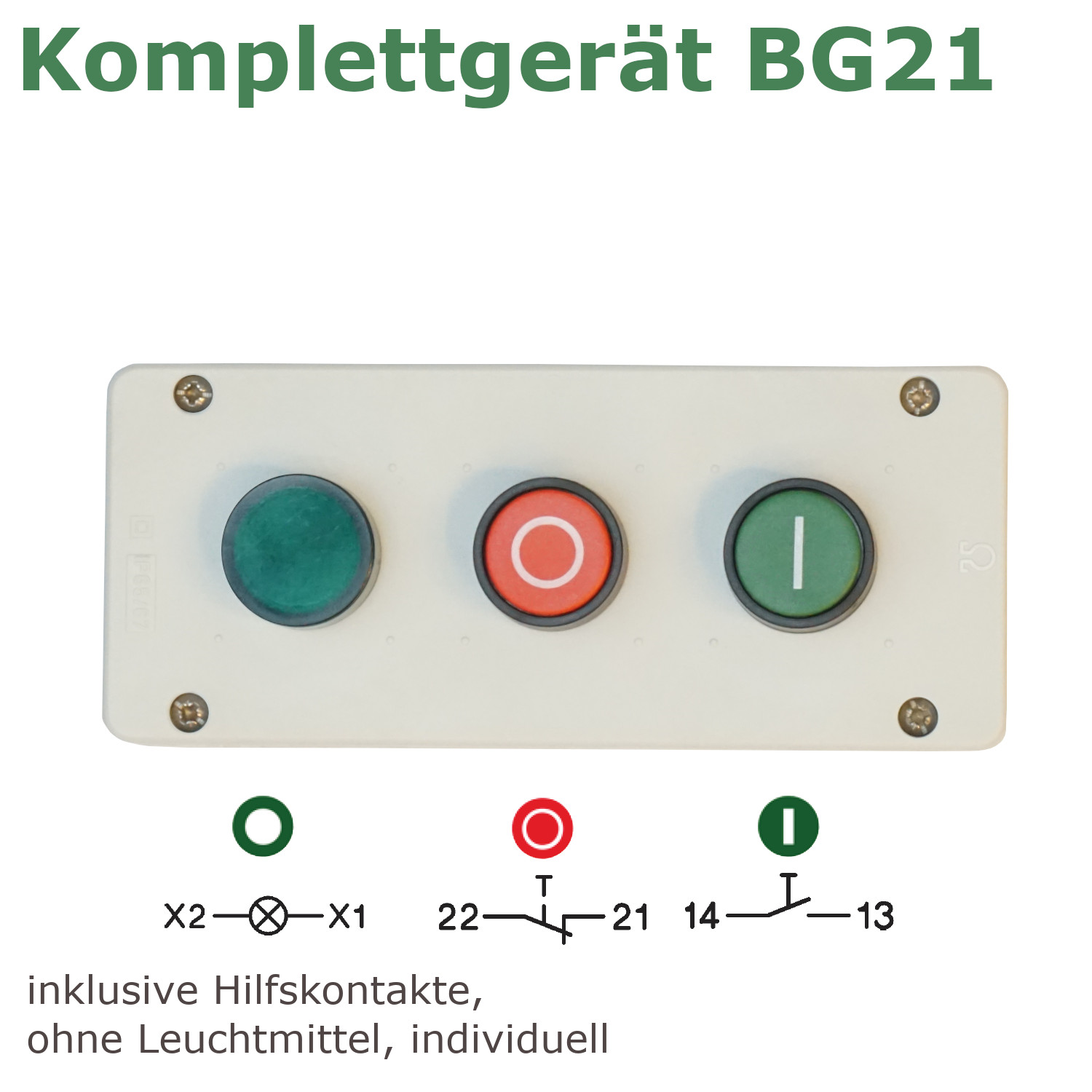

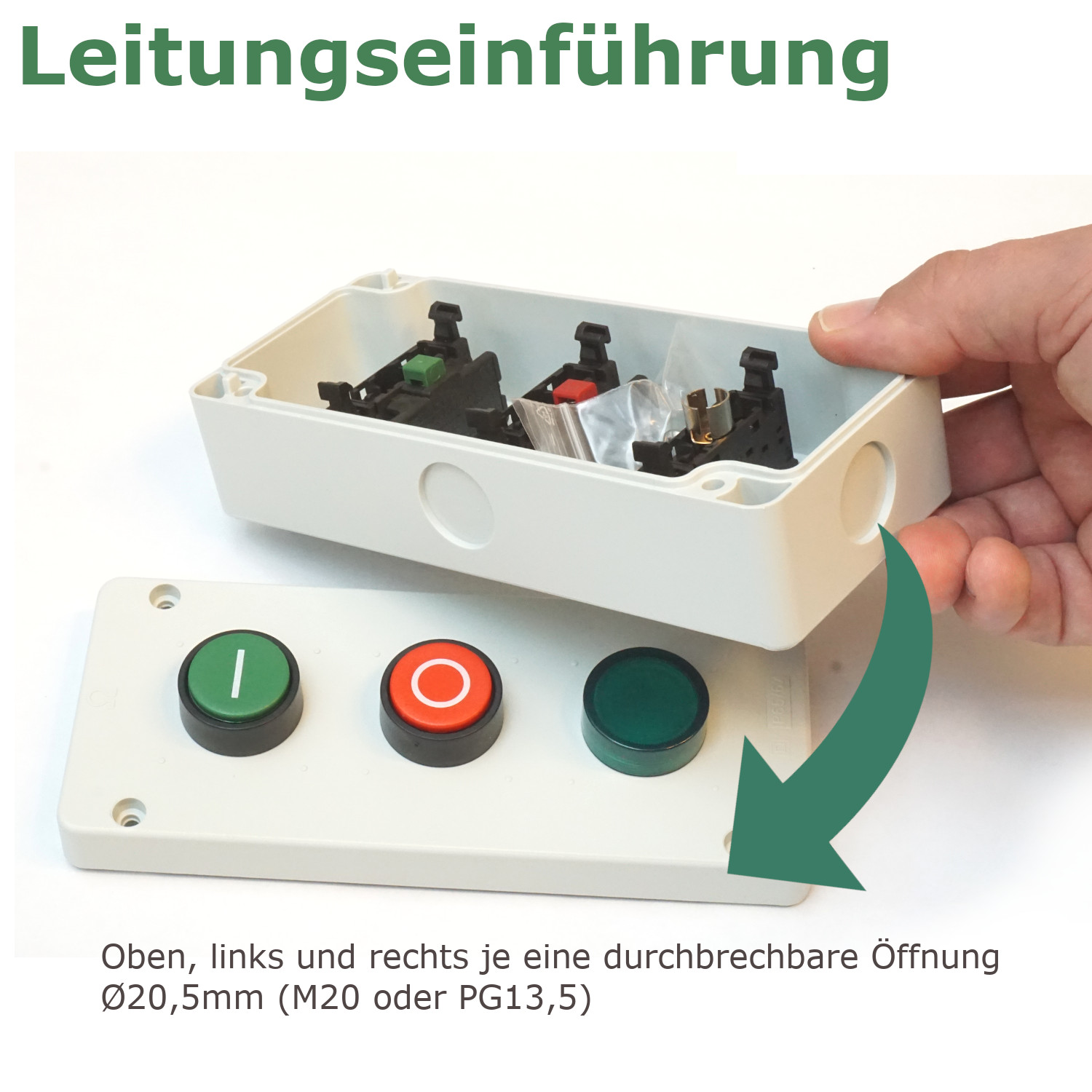

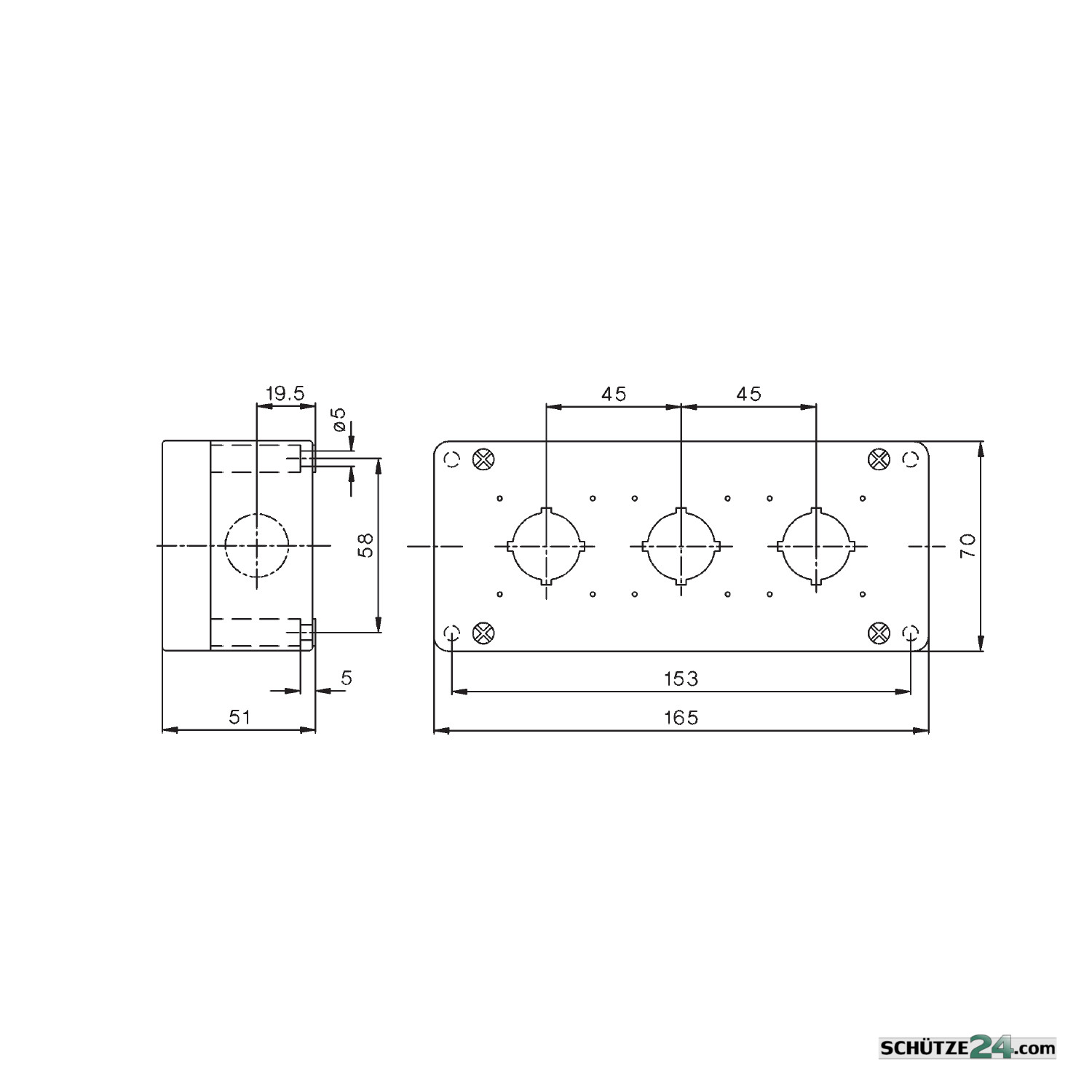

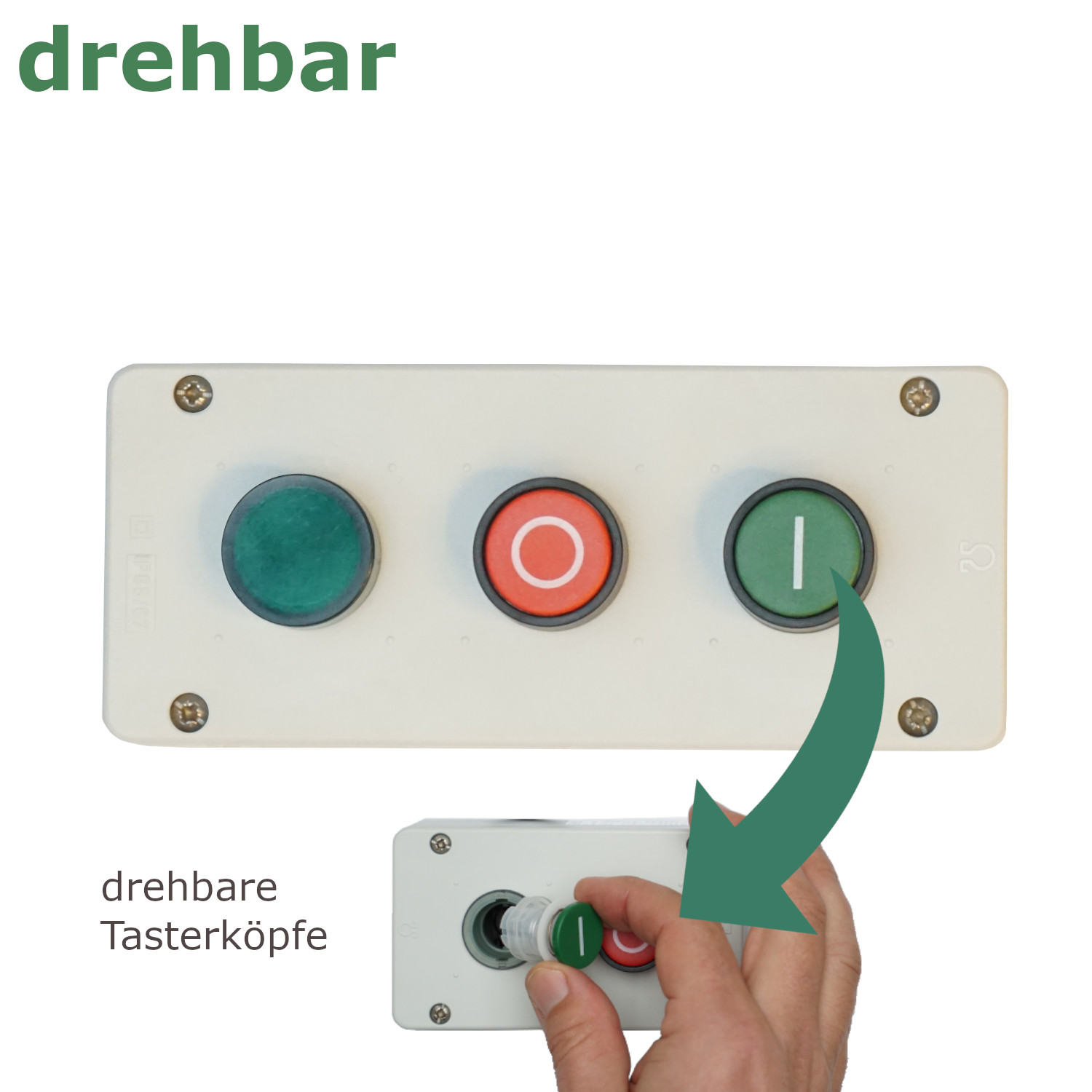

BG21 Taster I-O-Meldeleuchte

Direktstarter mit Tasten und Überstromschutzrelais Details zum beiliegenden Motorschutzrelais U12/16E Direktstarter sind äußerst robuste und zuverlässige Kombinationen aus einem Leistungsschütz und einer Überstromschutzeinrichtung in einem IP65 Gehäuse. Mit einem Direktstarter können Elektromotoren bis 4 kW, 7,5 kW, oder 11 kW direkt eingeschalten werden.  Vorteil: Die Taster-Steuerung kann um beliebig viele weitere Taster erweitert werden. Auf diese Weise könnnen z.B. in jedem Raumeck oder an jeder Maschiene weitere Befehlstasten installiert werden, die den zentralen Direktstarter befehligen. Von jedem Standort aus kann ein Ein- oder Aus-Befehl gegeben werden. Ideal z.B. für Absauganlagen, Lichtbänder oder Lüftungsanlagen. Tastersteuerungen nutzen eine Selbsthaltungsschaltung. Die Magnetspule des Leistungsschütz wird einmalig per Taste angesteuert. Der im Schütz integrierte Hilfskontakt hält nun selbstständig die Versorgung der Magnetspule aufrecht. Diese Spulenversorgung kann mit einem Öffner-Tastenimpulse kurz unterbrochen werden und der Schütz fällt ab.  - Auslösezeiten des Motorschutzrelais- Schaltungsbeispiel- Erklärung der Öffner-Kontakt (95/96) des MSR - Auswahl der Vorsicherung abhängig vom Einstellwertswert- Auslösezeiten des Motorschutzrelais    Daten zum Motorschutzrelais Schnellauswahl:                                             Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Bemessungswerte des Direktstarters P1T..           Bemessungsisolationsspannung Ui 690 V~ AC           Die Kombination bestehend aus:       - Leistungsschütz bei Variante 4 kW Leistungsschütz: K3-10ND10...   - Leistungsschütz bei Variante 7,5 kW Leistungsschütz: K3-18ND10...   - Leistungsschütz bei Variante 11 kW Leistungsschütz: K3-22ND10...           - beigestellt Motorschutzrelais: nach Wahl der Variante   nicht dabei: Kabelverschraubung               AC3: Schalten von Drehstrommotoren: P1T.. Seitenanfang         Schaltleistungswerte von Drehstrommotoren 50-60Hz     abhängig vom gewählten Schütz:           Last-Nennspannung: K3-10... Leistungsschütz 4 kW Bemessungsbetriebsstrom Ie 230 V 11 A     380-400 V 10 A   Bemessungsleistung 230 V 3 kW     380-440 V 4 kW                             Last-Nennspannung: K3-18... Leistungsschütz 7,5 kW  Bemessungsbetriebsstrom Ie 230 V 18 A     380-400 V 18 A   Bemessungsleistung 230 V 5 kW     380-440 V 7,5 kW                             Last-Nennspannung: K3-22... Leistungsschütz 11 kW Bemessungsbetriebsstrom Ie 230 V 22 A     380-400 V 22 A   Bemessungsleistung 230 V 6 kW     380-440 V 11 kW                   anbaubare Hilfskontakte / Hilfsschaltglieder: P1T.. Seitenanfang         auf dem Leistungsschütz   bis zu 2 Stück HN.. (Ö/S) siehe Reiter "Zubehör"         Leistung der Magnetspule im Schütz: P1T.. Seitenanfang         wechselstrombetätigt / AC Spulen Einschalten: 33-45 VA     Halten: 7-10 VA     Halten: 2,6-3 Watt           Entstörbauteil, Varistor, Diode enthalten nur bei 400 V-Spule   Steuerspannungsbereich wechselstrombetätigt 0,85 - 1,1 fach     gleichstrombetätigt 0,85 - 1,1 fach           Schalthäufigkeit: P1T.. Seitenanfang         Leerschalthäufigkeit pro Stunde 10.000 mal   in Betrieb AC3, bei Ie pro Stunde 600 mal   Mechanische Lebensdauer AC-betätigung 10 Mio.           Schaltzeiten / Verzug: P1T.. Seitenanfang         wechselstrombetätigt / AC Spulen Schließverzug 8-16 ms     Öffnerverzug 5-13 ms           Zulässige Umgebungstemperatur: P1T.. Seitenanfang während des Betriebs gekapselt in Standardgehäuse:   -40 bis +40  °C   während der Lagerung:   -40 bis +90  °C           Verlustleistung pro Pol: P1T... Seitenanfang bei Belastung mit Ie / AC3 400V   0,21 Watt   Kontaktwiderstand pro Pol   2,1 mOhm           Kurzzeitstromfestigkeit: P1T.. Seitenanfang der Hauptkontakt des Leistungsschütz  10 Sekunden: 96 A      120 Sekunden: 42 A           Kurzschlussschutz: P1T.. Seitenanfang für Schütze ohne Motorschutzrelais:       nach Koordinations-Type "1" gL (gG) 63 A   nach Koordinations-Type "2" gL (gG) 25 A   ohne Verschweißen der Kontakte gL (gG) 16 A   für Schütze mit Motorschutz (MSR): hier bestimmt das Gerät mit der kleineren Steuersicherung (Schütz oder Motorschutz) die Sicherung der Kombination.   siehe unten                   Anschluss und Montage: P1T.. Seitenanfang Klemme:       1 Leiter pro Klemme:     Anschlussquerschnitt der Hauptschaltglieder eindrähtig 0,75 bis 6,0 mm²     feindrähtig 1,0 bis 4,0 mm²     feindrähtig mit ADH 0,75 bis 4,0 mm²     2 Leiter pro Klemme: siehe Datenblatt           Anschlussquerschnitt der Magnetspule eindrähtig 0,75 bis 2,5 mm²     feindrähtig 0,5 bis 2,5 mm²     feindrähtig mit ADH 0,5 bis 1,5 mm²   Anschlussschraube Schraub/Kopf M3,5 / Pz2   Anzugsdrehmoment:   0,8-1,4 Nm

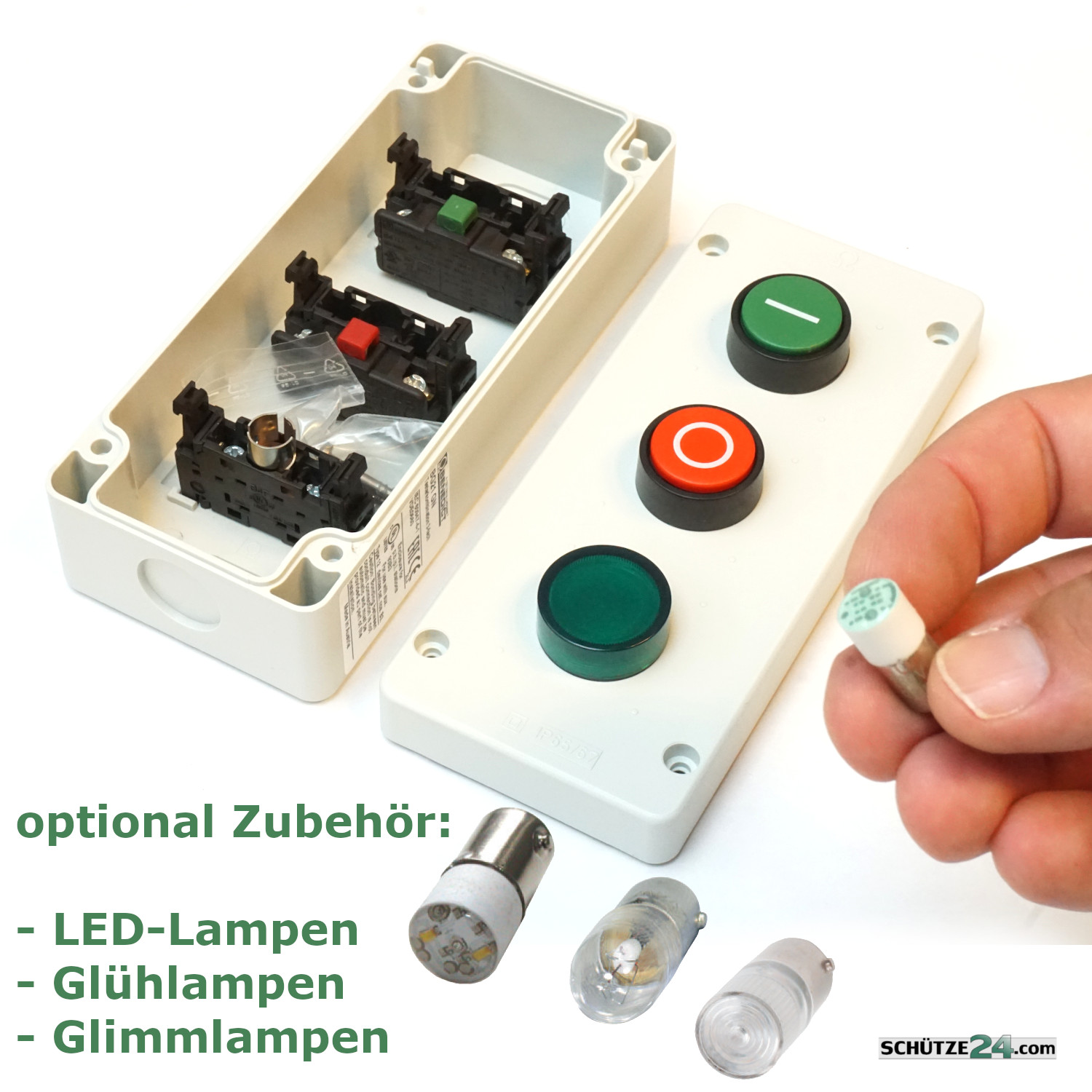

Technische Daten   LED-Lampen       Lampenspannung: 20-30 Volt AC/DC 90-120 Volt AC/DC 200-250 Volt AC/DC           Lampenleistung: 17 mA / 0,4 Watt 7 mA / 0,8 Watt 4mA / 0,9 Watt           Eigenschaften: 6 Jahre Mittlere Lebensdauer, nur für gleichfarbige Leuchtvorsätze       Glühlampe Lampenspannung: 24 Volt  42 Volt             Lampenleistung: 1,2 Watt  1 Watt                                 Glimmlampe           Lampenspannung: 200-250 Volt AC 200-250 Volt AC             Lampenleistung: 0,3 Watt
