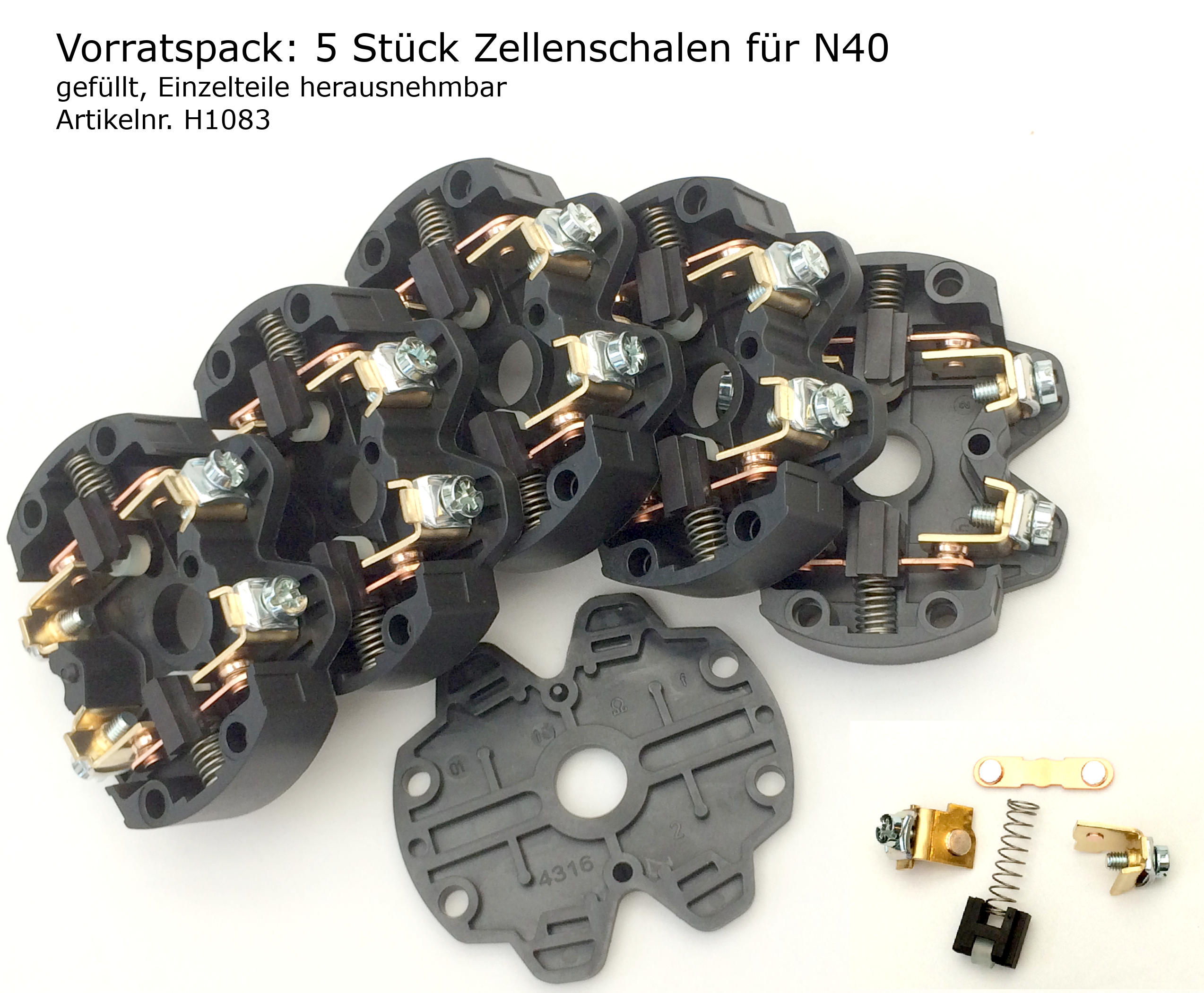

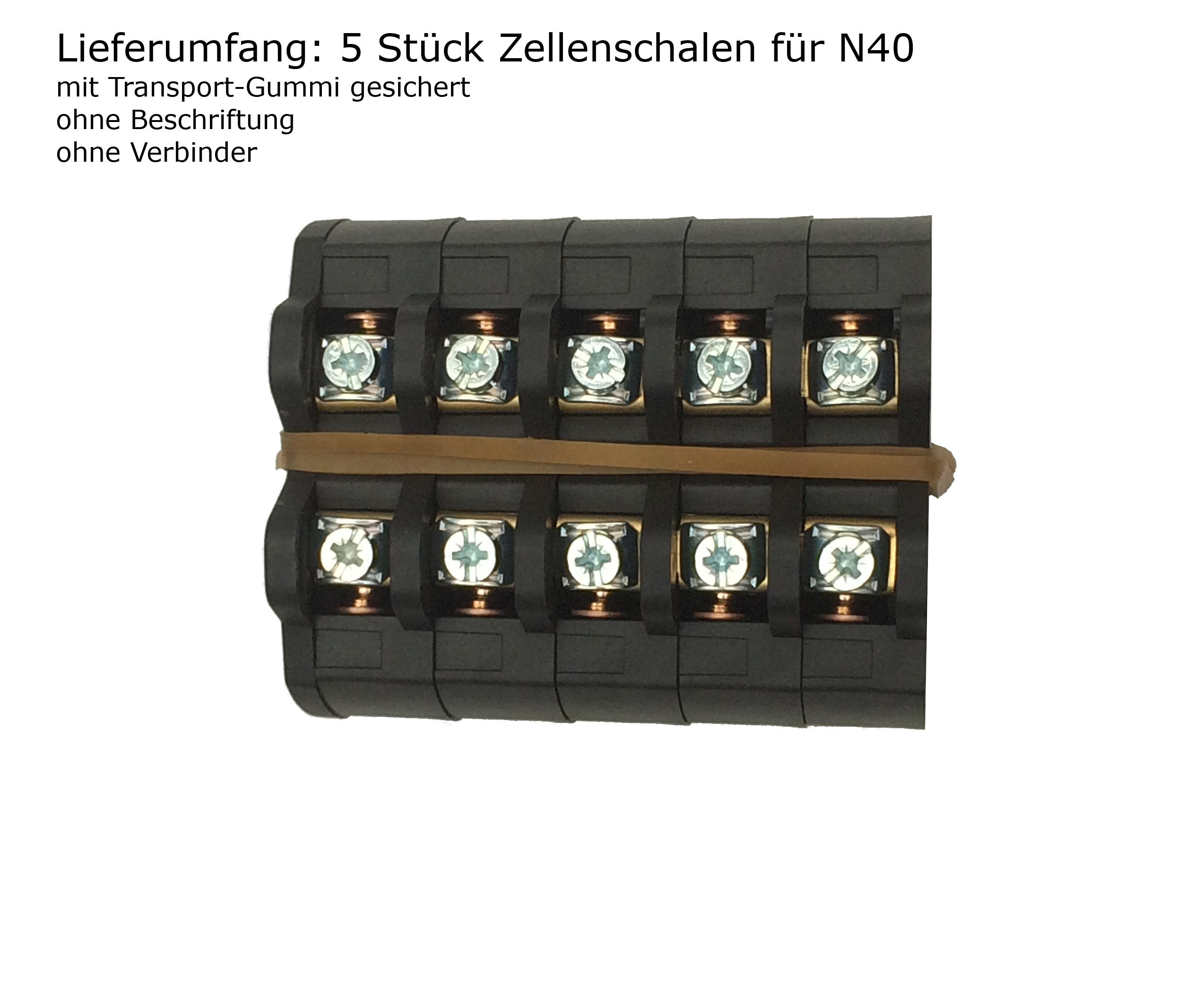

N40 Ersatz-Zellenschalen mit Schaltkontakte

Technische Daten zum N40 E 110               Nennstrom Ie = Ith bis 690 V~AC : 63 A ohmsche AC1-Lasten Der Lastschalter N40 E 110 wird häufig bei Elektrobooten als Fahrtrichtungsschalter für vorwärts und rückwärts Richtungswechsel eingesetzt. Der Bootsschalter ist ideal geeignet für ACCUMOT-Motor bis 800 Watt. Als Bootsschalter schaltet der N40 E 110 die 2x 12 Volt Batterien bzw. den 24 VDC Lastkreis äußerst zuverlässig und langlebig. Bemessungsstrom bis 30 V~AC : 63 A ohmsche DC21A-Lasten Bemessungsstrom bis 30 V~DC :bis 60 V~DC :bis 110 V~DC : 25 A12 A2,4 A induktive DC3-Gleichstrommotoren   Schnellauswahl:                             Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Bemessungswerte des Lastschalter N40 E 110           Bemessungsisolationsspannung Ui 690 V~ AC           Ausschaltvermögen Ieff: Ieff bei 3x220-440 V~AC 380 A     Ieff bei 3x500 V~AC 290 A     Ieff bei 3x660-690 V~AC 200 A           Mechanische Lebensdauer: N40 E 110 Seitenanfang         Die Mindest-Forderung der Norm IEC/EN60946-3 Schaltungen 200.000   für die mechanische und elektrische Lebensdauer       ist ca. 10.000 Schaltungen               AC-21: Schalten ohmscher Last: N40 E 110 Seitenanfang         Bemessungsbetriebsstrom Ie (=Ith) 440 V 63 A                   AC-23: Schalten von Motoren: N40 E 110 Seitenanfang AC23A, AC23B       Bemessungsbetriebsstrom Ie 400 V 45 A   Bemessungsleistung 3phasig, 3polig 220-240 V 15 kW     380-440 V 22 kW     500 V 22 kw     660-690 V 18,5 kW                   AC-3: Schalten von Motoren: N40 E 110 Seitenanfang         Betriebsstrom Ie 400 V 30 A   Bemessungsleistung 3phasig, 3polig 220-240 V 7,5 kW     380-440 V 15 kW     500 V 15 kw     660-690 V 15 kW                   AC-4: Schalten von Käfigläufermotoren, Reversieren, Tippen: N40 E 110 Seitenanfang         Bemessungsleistung 3phasig, 3polig 220 - 240 V 4 kW     380-440 V 7,5 kW     500 V 7,5 kW     660-690 V 7,5 kW                   AC-15: Schalten von magn. Antrieben, Schützspulen, Magnetventile,  Zugmagnete,..: N40 E 110 Seitenanfang         Bemessungsbetriebsstrom Ie bis 240 V -   2-polige Abschaltung 380 - 440 V -     500 V -                   DC-21A, DC21B Schalten von ohmscher Last : N40 E 110 Seitenanfang Zeitkonstante L/R < 1ms        Bemessungsbetriebsstrom Ie 30 VDC 63 A   1-polig  60 VDC 30 A     110 VDC 6 A     220 VDC 1,3 A     440 VDC 0,6 A                   DC3/5: Schalten induktiver Last / Neben- und Reihenschlußmotoren: N40 E 110 Seitenanfang Zeitkonstante L/R < 15ms       Bemessungsbetriebsstrom Ie 30 VDC 25 A   1-polig  60 VDC 12 A     110 VDC 2,4 A                   Schutzart N40 E 110 Seitenanfang         Schutzart an den rückseitigen Anschlussklemmen:   IP00   Zusatzschutz möglich, siehe Zubehör       durch entsprechende Klemmenabdeckung KLAD                       Zulässige Umgebungstemperatur: N40 E 110 Seitenanfang         während des Betriebs offener Einbau, Schaltschrank:   -40 bis +60  °C (90°C)   während des Betriebs gekapselt im Standardgehäuse:   -40 bis +40  °C   während der Lagerung:   -50 bis +90  °C           Verlustleistung bei AC21A: N40 E 110 Seitenanfang         bei Belastung mit Ie / AC21A   63 A   Verlustleistung pro Pol   2 Watt           Kurzzeitbelastbarkeit: N40 E 110 Seitenanfang         Belastungsdauer   3 Sekunden: 400 A   Werte gelten nur für bereits geschlossene Kontakte   10 Sekunden: 250 A   Nicht gemeint: Einschaltspitzenstrom   30 Sekunden: 160 A      60 Sekunden: 110 A           Kurzschlussschutz / Vorsicherung: N40 E 110 Seitenanfang         Maximale Vorsicherung gL (gG) 63 A   Bemessungskurzzeitstromfestigkeit 1 Sekundenstrom 800 A   Bedingter Bemessungskurzschlußstrom kAeff 10 A                   Anschluss und Montage: N40 E 110 Seitenanfang         Klemme:             Anschlussquerschnitt der Hauptschaltglieder ein- mehrdrähtig 2,5 bis 16 mm²     feindrähtig 2,5 bis 10 mm²     feindrähtig mit ADH 2,5 bis 6 mm²   Klemmbare Leiter pro Klemme: 2           Klemmenschraube   M5   Anzugsdrehmoment Nm 2,5-3     lb.inch 22-26   Anschlussschraube Schraub/Kopf M5 / Pz2             Dieser Schalter ist Klimafest nach IEC60068. Das bedeutet: Offen verbaute Geräte in einem großvolumigen Schaltschrank sind klimafest im Konstantklima gemäß IEC60068-2-3.Konstantklima bedeutet: feuchte Wärme konstant mit 40°C Umgebungstemperatur und 90-95% Luftfeuchtigkeit. Gekapselt eingebautet Geräte (meint: in einem kleinvolumigen Gehäuse) sind klimafest im Wechselklima gemäß IEC60068-2-30Wechselklima bedeutet: feuchte Wärme, zyklisch mit 24 Stunden Zyklus zwischen 25°C Umgebungstemperatur + 95-100% Luftfeuchtigkeit und im Wechsel zu40°C Umgebungstemperatur + 90-96% Luftfeuchtigkeit mit Betauen während der Aufheizzeit Höchstzulässige Betriebshöhenlage: Alle Werte gelten bis zu einer Seehöhe von maximal 2.000m über Normalnull. Zulässige Einbaulage von Schaltern: keine Einschränkung
